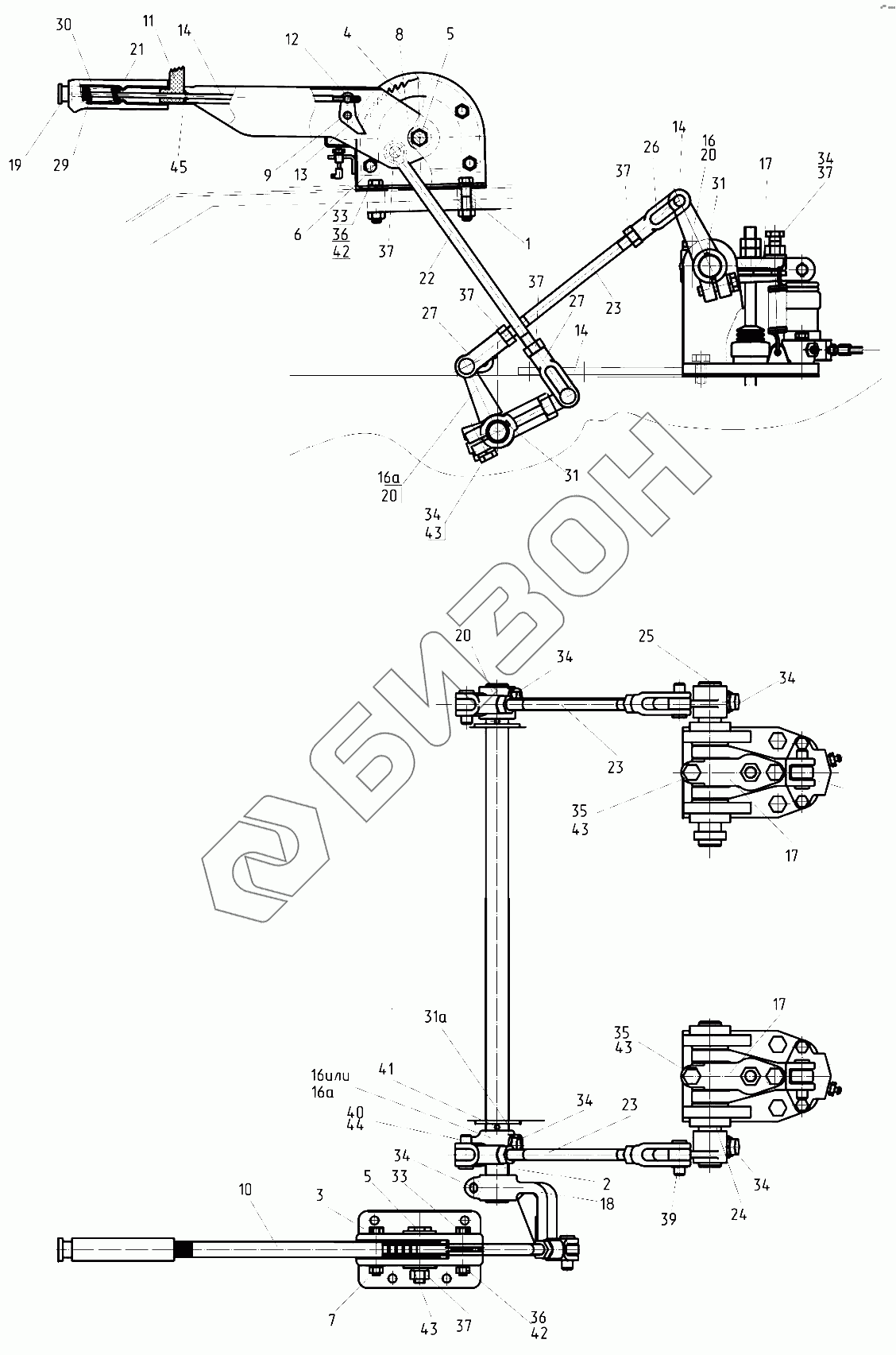

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Управление стояночным тормозом
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
16
16
16а
16а
17
17
17
18
19
20
20
20
21
22
23
23
23
24
25
26
27
27
29
30
31
31
31а
33
33
34
34
34
34
34
34
34
35
35
36
36
37
37
37
37
37
37
39
40
41
42
42
43
43
43
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-3507010-01 | 2522-3507010-01 | Управление стояночным тормозом |
Загрузка ...
|
|
| 2522-3507015-02 | 2522-3507015-02 | Механизм вытяжной |
Загрузка ...
|
|
| 2522-3507055 | 2522-3507055 | Фиксатор |
Загрузка ...
|
|
| 2522-3507140-01 | 2522-3507140-01 | Тяга |
Загрузка ...
|
|
| 2522-3507160 | 2522-3507160 | Тяга |
Загрузка ...
|
|
| 1 | 2522-3507011 | Втулка |
Загрузка ...
|
|
| 2 | 2522В-3507014 | Вал тормозов |
Загрузка ...
|
|
| 3 | 2522-3507016 | Кронштейн правый |
Загрузка ...
|
|
| 4 | 2522-3507017 | Сектор |
Загрузка ...
|
|
| 5 | 2522-3507018 | Ось |
Загрузка ...
|
|
| 6 | 2522-3507019 | Втулка |
Загрузка ...
|
|
| 7 | 2522-3507025 | Кронштейн |
Загрузка ...
|
|
| 8 | 2522-3507028 | Втулка . |
Загрузка ...
|
|
| 9 | 2522-3507029 | Ось защелки |
Загрузка ...
|
|
| 10 | 2522-3507030 | Рычаг |
Загрузка ...
|
|
| 11 | 2522-3507031 | Кнопка |
Загрузка ...
|
|
| 12 | 2522-3507032 | Муфта |
Загрузка ...
|
|
| 13 | 2522-3507034 | Защелка |
Загрузка ...
|
|
| 14 | 2522-3507036 | Тяга |
Загрузка ...
|
|
| 15 | 2522-3507037 | Папец |
Загрузка ...
|
|
| 16 | 2522-3507045 | Рычаг левый |
Загрузка ...
|
|
| 16а | 2522В-3503060 | Рычаг |
Загрузка ...
|
|
| 17 | 2522-3507048 | Рычаг |
Загрузка ...
|
|
| 18 | 2522-3507050 | Рычаг |
Загрузка ...
|
|
| 19 | 2522-3507080 | Кнопка |
Загрузка ...
|
|
| 20 | 2522-3507090 | Рычаг правый |
Загрузка ...
|
|
| 21 | 2522-3507111 | Шайба |
Загрузка ...
|
|
| 22 | 2522-3507141 | Тяга |
Загрузка ...
|
|
| 23 | 2522-3507161 | Тяга |
Загрузка ...
|
|
| 24 | 3520-3507265 | Валик левый |
Загрузка ...
|
|
| 25 | 2522-3507265 | Валик правый |
Загрузка ...
|
|
| 26 | 80В-3503551 | Вилка |
Загрузка ...
|
|
| 27 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 28 | 50-1601218-01 | Шпонка круглая |
Загрузка ...
|
|
| 29 | 55-17-27 | Пружина |
Загрузка ...
|
|
| 30 | А13.19.001-А | Рукоятка |
Загрузка ...
|
|
| 31 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 31а | 50-3503071 | Шайба |
Загрузка ...
|
|
| 32 | БолтМ8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | БолтМ8-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | БолтМ12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 35 | БолтМ12-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 37 | ГайкаМ12х1,25.6Н.04.019 | Гайка |
Загрузка ...
|
|
| 39 | ШайбаС12.01.019 | Шайба |
Загрузка ...
|
|
| 40 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 41 | Шплинт5х36.019 | Шплинт |
Загрузка ...
|
|
| 42 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 43 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 44 | Палец12х32 | Палец |
Загрузка ...
|
|
| 45 | ШайбаС5.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
