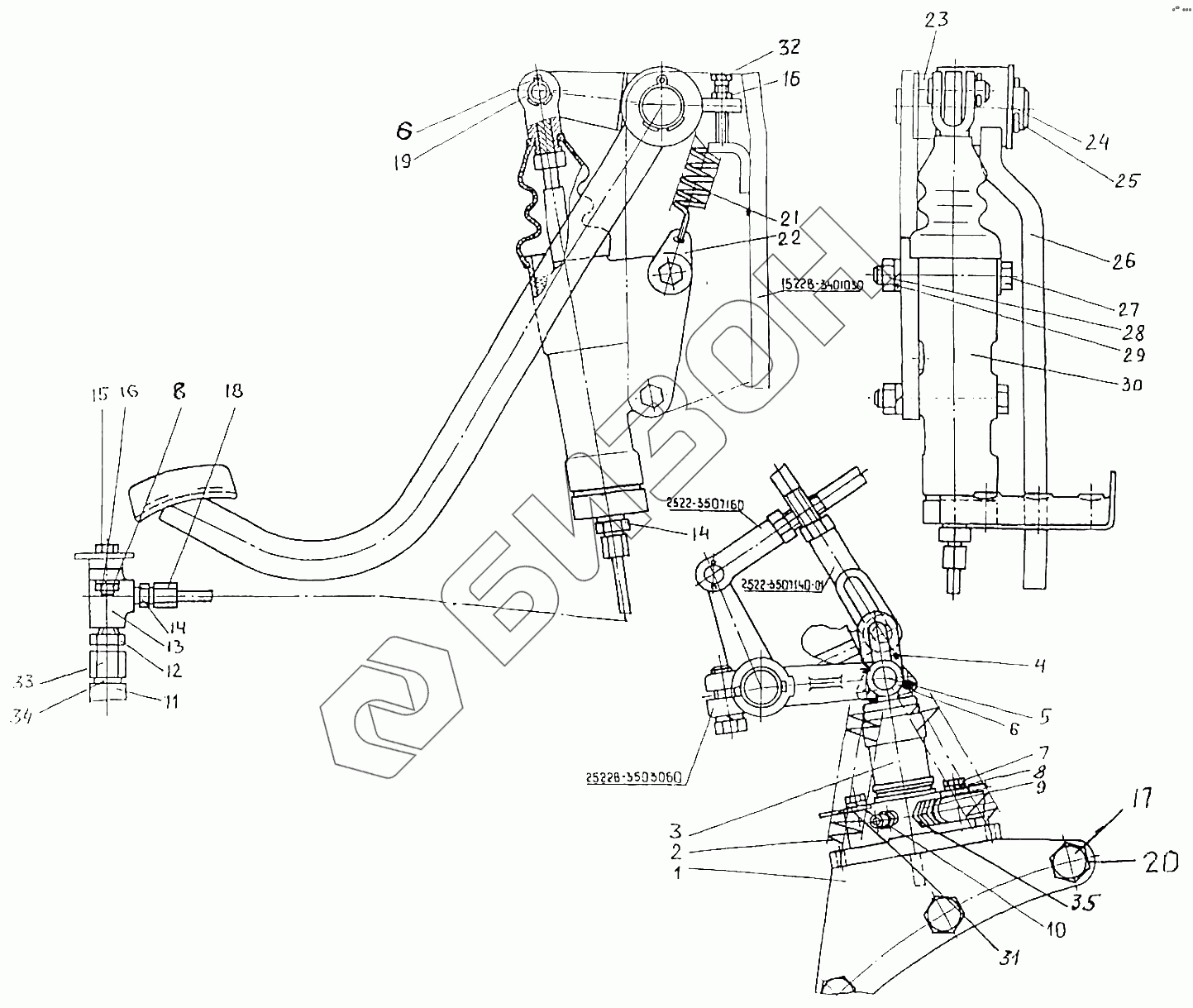

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Управление тормозами на реверсе
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2522В-3503040 | Кронштейн |
Загрузка ...
|
|
| 2 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 3 | S73067392 | Цилиндр рабочий «CARLISLE» S73067392 |
Загрузка ...
|
|
| 4 | 2522B-3503551 | Шток |
Загрузка ...
|
|
| 5 | Палец12х40 | Палец 12х40 |
Загрузка ...
|
|
| 6 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 7 | БолтМ8-6gx45.88.35.019 | Болт М8-6gx45.88.35.019 |
Загрузка ...
|
|
| 8 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 9 | 2522В-3503552 | Штуцер |
Загрузка ...
|
|
| 10 | 923-1602116 | Ушко |
Загрузка ...
|
|
| 11 | 923-3503200-01 | Рукав гибкий тормозов тип IV |
Загрузка ...
|
|
| 12 | 822-3503155 | Штуцер |
Загрузка ...
|
|
| 13 | 80В-1602106-Б | Угольник |
Загрузка ...
|
|
| 14 | 822-3503701 | Штуцер |
Загрузка ...
|
|
| 15 | БолтМ8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | 2522-2401111-01 | Болт |
Загрузка ...
|
|
| 18 | 2522В-3503830 | Трубопровод |
Загрузка ...
|
|
| 19 | Палец12х32 | Палец |
Загрузка ...
|
|
| 20 | Шайба18ОТ | Шайба |
Загрузка ...
|
|
| 21 | 70-4616033зам | Пружина |
Загрузка ...
|
|
| 22 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 23 | 80У-1602143 | Втулка |
Загрузка ...
|
|
| 24 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 25 | Шплинт5х36.019 | Шплинт |
Загрузка ...
|
|
| 26 | 1522В-3503820 | Педаль |
Загрузка ...
|
|
| 27 | БолтМ10-6gx70.88.35.019 | Болт М10-6gx70.88.35.019 |
Загрузка ...
|
|
| 28 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 30 | 1221В-1602610 | Цилиндр главный |
Загрузка ...
|
|
| 31 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 32 | БолтМ8-6gx35.88.35.019 | Болт М8-6gx35.88.35.019 |
Загрузка ...
|
|
| 33 | Д80-4607212 | Гайка |
Загрузка ...
|
|
| 34 | 923-3503221 | Ниппель |
Загрузка ...
|
|
| 35 | 85-1702051 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
