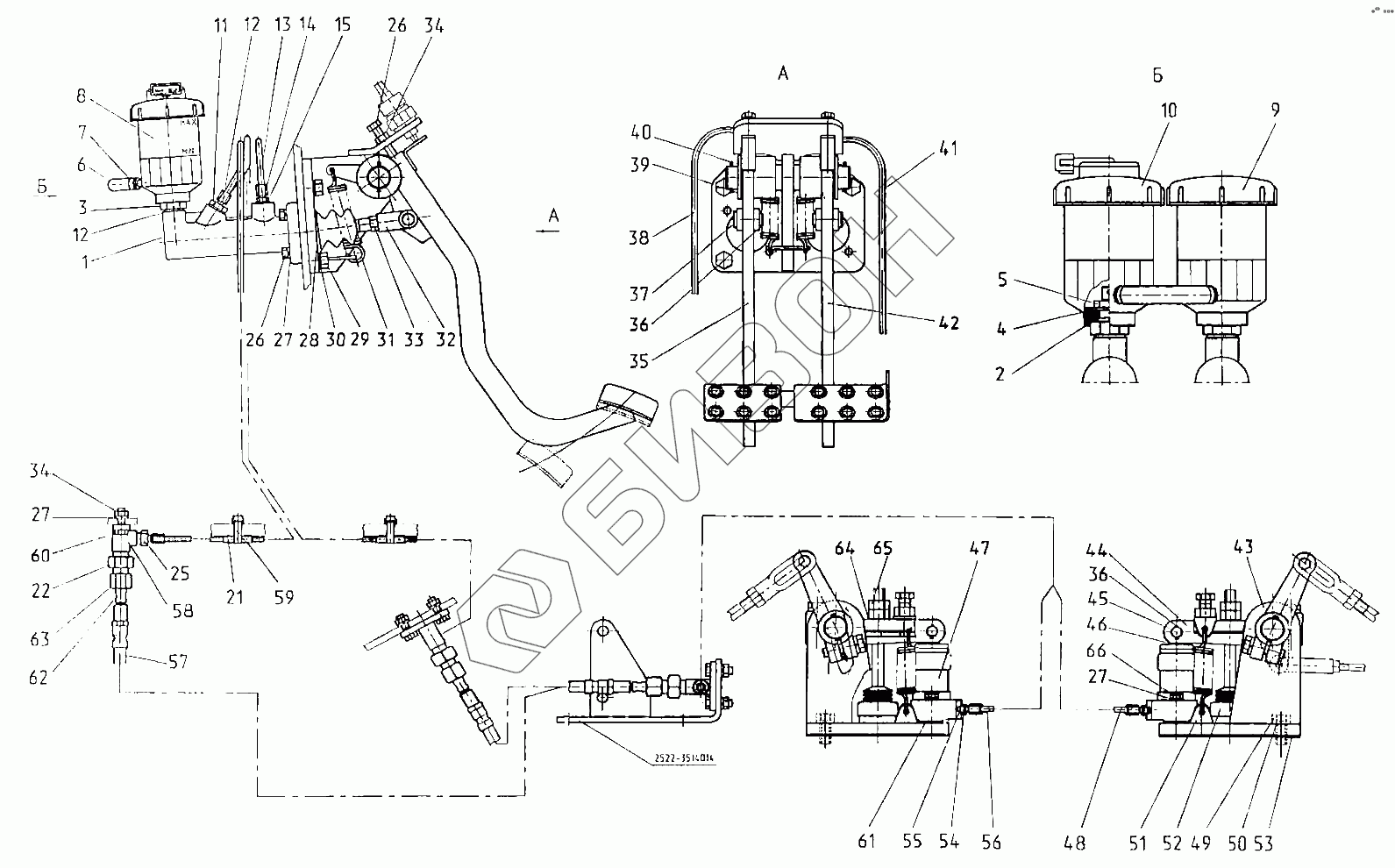

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Управление тормозами
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
21
22
25
26
26
27
27
27
28
29
30
31
32
33
34
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | А73067386 | Цилиндр «Meritor» |
Загрузка ...
|
|
| 2 | 822-1602127 | Кольцо |
Загрузка ...
|
|
| 3 | 822-1602126 | Штуцер |
Загрузка ...
|
|
| 4 | ШайбаС12.01.019 | Шайба |
Загрузка ...
|
|
| 5 | ГайкаМ12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 6 | 822-3503098 | Шланг |
Загрузка ...
|
|
| 7 | Хомут12-22 | Хомут |
Загрузка ...
|
|
| 8 | 822-3503092 | Корпус |
Загрузка ...
|
|
| 9 | 822-1602125 | Крышка |
Загрузка ...
|
|
| 10 | АР23.3839 | Датчик уровня ТУ.АР.3839.001-01 |
Загрузка ...
|
|
| 11 | 822-3503083 | Штуцер |
Загрузка ...
|
|
| 12 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 13 | 822-3503100 | Трубопровод |
Загрузка ...
|
|
| 14 | 822-3503084 | Штуцер |
Загрузка ...
|
|
| 15 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 21 | 1522-2407317 | Трубка |
Загрузка ...
|
|
| 22 | 822-3503155 | Штуцер |
Загрузка ...
|
|
| 25 | 822-3503701 | Штуцер |
Загрузка ...
|
|
| 26 | БолтМ8-6gx35.88.35.019 | Болт М8-6gx35.88.35.019 |
Загрузка ...
|
|
| 27 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 28 | 923-3503720 | Кронштейн |
Загрузка ...
|
|
| 29 | БолтМ10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 31 | 70-4616033зам | Пружина |
Загрузка ...
|
|
| 32 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 33 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 34 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 35 | 923-3503740 | Педаль левая |
Загрузка ...
|
|
| 36 | Шплинт3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 37 | Палец12х32 | Палец |
Загрузка ...
|
|
| 38 | 2522-3503050 | Трубопровод |
Загрузка ...
|
|
| 39 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 40 | Шплинт5х36.019 | Шплинт |
Загрузка ...
|
|
| 41 | 2522-3503060 | Трубопровод |
Загрузка ...
|
|
| 42 | 923-3503730 | Педаль правая |
Загрузка ...
|
|
| 43 | 2522-3503040 | Кронштейн |
Загрузка ...
|
|
| 44 | 2522-3503025 | Рычаг |
Загрузка ...
|
|
| 45 | Палец12х40 | Палец 12х40 |
Загрузка ...
|
|
| 46 | 2522-3503551 | Шток |
Загрузка ...
|
|
| 47 | S73067392 | Цилиндр рабочий «CARLISLE» S73067392 |
Загрузка ...
|
|
| 48 | 2522-3503080 | Трубопровод |
Загрузка ...
|
|
| 49 | БолтМ12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 51 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 52 | 142-1602569 | Чехол |
Загрузка ...
|
|
| 53 | 2522-3503046 | Прокладка |
Загрузка ...
|
|
| 54 | 2522-3503552 | Штуцер |
Загрузка ...
|
|
| 55 | 85-1702051 | Шайба |
Загрузка ...
|
|
| 57 | 923-3503200 | Рукав |
Загрузка ...
|
|
| 58 | 80В-1602106-Б | Угольник |
Загрузка ...
|
|
| 59 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 60 | БолтМ8-6gx25.88.35.019 | Болт М8-6gx25.88.35.019 |
Загрузка ...
|
|
| 61 | 2522-3503021 | Пластина |
Загрузка ...
|
|
| 62 | 923-3503221 | Ниппель |
Загрузка ...
|
|
| 63 | Д80-4607212 | Гайка |
Загрузка ...
|
|
| 64 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 65 | ГайкаМ12х1,25-6Н.6.019 | Гайка М12х1,25-6Н.6.019 |
Загрузка ...
|
|
| 66 | БолтМ8-6gx40.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
