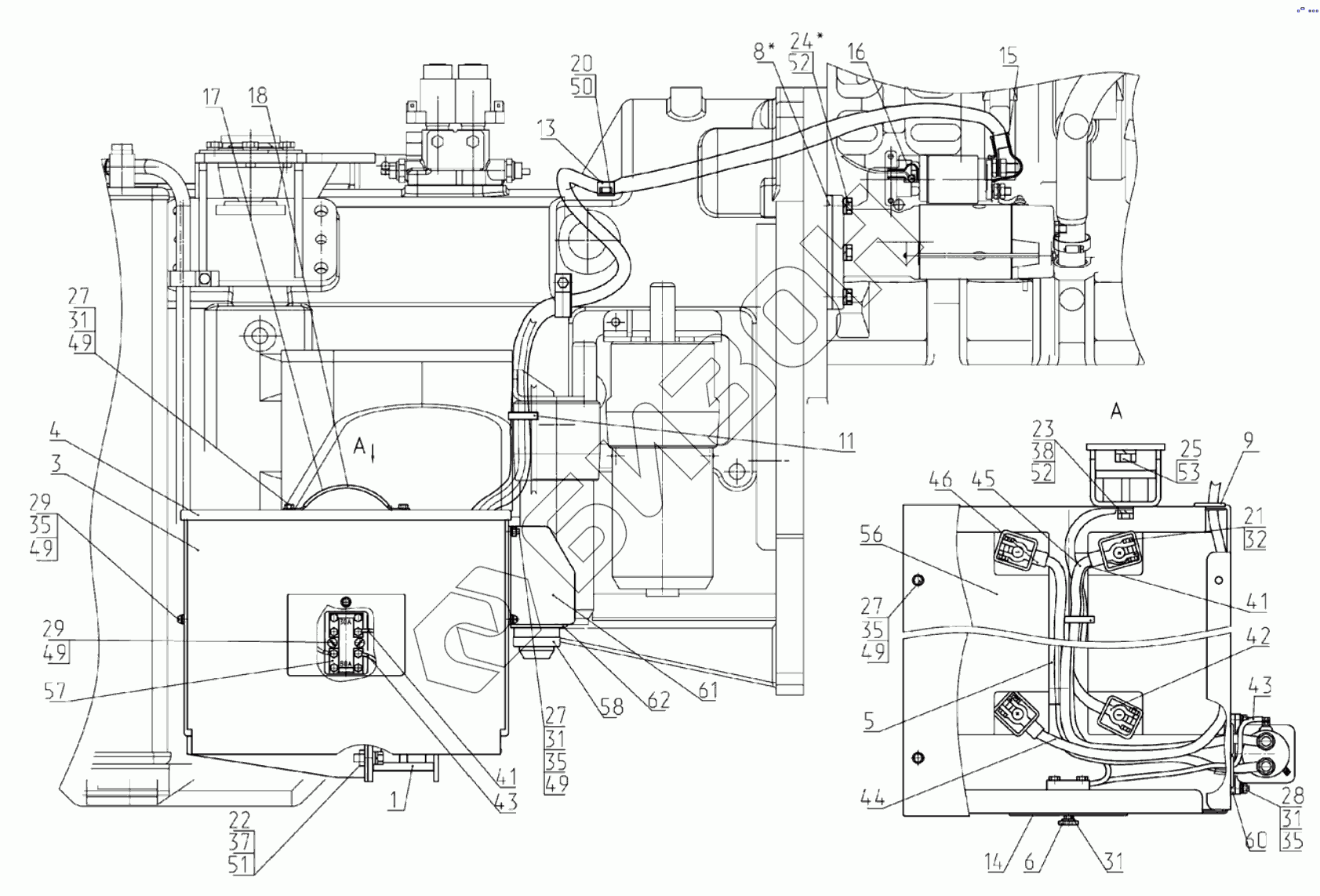

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка аккумуляторных батарей
1
3
4
5
6
8
9
11
13
14
15
16
17
18
20
21
22
23
24
25
27
27
27
28
29
29
31
31
31
31
32
35
35
35
35
37
38
41
41
42
43
43
44
45
46
49
49
49
49
49
50
51
52
52
53
56
57
58
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3022-3703010-Б | Опора |
Загрузка ...
|
|
| 3 | 3022-3703110-Б | Ящик аккумуляторный |
Загрузка ...
|
|
| 4 | 3022-3703120-Б | Кожух |
Загрузка ...
|
|
| 5 | 80В-3703020 | Прижим |
Загрузка ...
|
|
| 6 | 80-3805065 | Винт |
Загрузка ...
|
|
| 8 | 3022-3708011 | Проставка |
Загрузка ...
|
|
| 9 | 50-4607064 | Втулка |
Загрузка ...
|
|
| 11 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 13 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 14 | 822-3801341 | Щиток |
Загрузка ...
|
|
| 15 | ТМ-59-6000-38 | Наконечник резиновый |
Загрузка ...
|
|
| 16 | 54.24.445-Б | Наконечник |
Загрузка ...
|
|
| 17 | А37.07.011 | Лента |
Загрузка ...
|
|
| 18 | А37.08.019-01 | Уплотнитель поручня |
Загрузка ...
|
|
| 20 | БолтМ8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | БолтМ8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | БолтМ10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | БолтМ12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 24 | БолтМ12-6gx45.88.35.019 | Болт М12-6gx45.88.35.019 |
Загрузка ...
|
|
| 25 | БолтМ16-6gx32.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | БолтМ6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | БолтМ6-6gx25.88.35.019 | Болт М6-6gx25.88.35.019 |
Загрузка ...
|
|
| 29 | ВинтВ.М6-6gx16.58.019 | Винт В.М6-6gx16.58.019 |
Загрузка ...
|
|
| 31 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 32 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 35 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 36 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 37 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 38 | ШайбаС12.01.019 | Шайба |
Загрузка ...
|
|
| 41 | 80-3724368-Б | Провод |
Загрузка ...
|
|
| 42 | 1221В-3724075 | Провод |
Загрузка ...
|
|
| 43 | 1222.4-3724045 | Провод |
Загрузка ...
|
|
| 44 | 2022-3724041 | Провод |
Загрузка ...
|
|
| 45 | 2522-3724044 | Провод |
Загрузка ...
|
|
| 46 | 2522-3724075 | Провод |
Загрузка ...
|
|
| 49 | 4598166045 | Шайба 6Т |
Загрузка ...
|
|
| 50 | 4598166046 | Шайба 8Т |
Загрузка ...
|
|
| 51 | 4598166067 | Шайба 10ОТ |
Загрузка ...
|
|
| 52 | 4598166068 | Шайба 12ОТ |
Загрузка ...
|
|
| 53 | 4598166070 | Шайба 16ОТ |
Загрузка ...
|
|
| 56 | Батарея | Батарея аккумуляторная |
Загрузка ...
|
|
| 57 | БП-11-04 | Блок предохранителей |
Загрузка ...
|
|
| 58 | 1212.3737-06 | Выключатель |
Загрузка ...
|
|
| 60 | 6430-3748123 | Прокладка |
Загрузка ...
|
|
| 61 | 64221-3748122 | Крышка выключателя |
Загрузка ...
|
|
| 62 | 64221-3748125 | Уплотнитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
