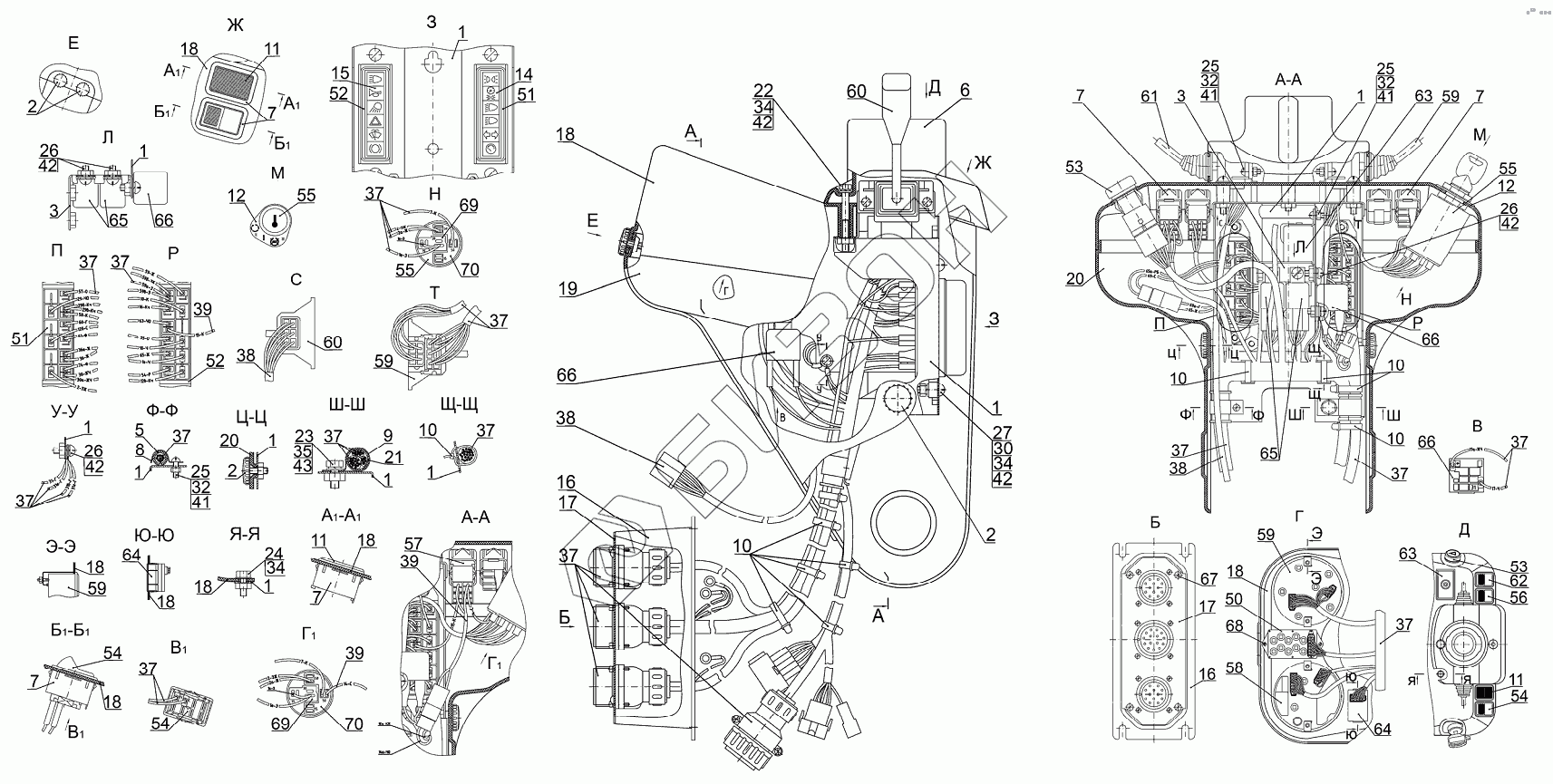

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Щиток приборов
1
1
1
1
1
1
1
1
1
2
2
2
3
3
5
6
7
7
7
8
9
10
10
10
10
10
11
11
11
12
12
14
15
16
16
17
17
18
18
18
18
18
18
18
18
19
20
20
21
22
23
24
25
25
25
26
26
26
27
30
32
32
32
34
34
34
35
37
37
37
37
37
37
37
37
37
37
37
37
37
37
38
38
38
41
41
41
42
42
42
42
42
43
50
51
51
52
52
53
53
54
54
54
55
55
55
56
58
59
59
59
59
60
60
61
62
63
63
64
64
65
65
66
66
66
66
67
68
69
69
70
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 822-3805050 | Основание |
Загрузка ...
|
|
| 2 | 80-3805065 | Винт |
Загрузка ...
|
|
| 3 | 822-3805075 | Кронштейн |
Загрузка ...
|
|
| 5 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 6 | 822-3709124 | Чехол |
Загрузка ...
|
|
| 7 | 5336-3710015 | Рамка выключателя |
Загрузка ...
|
|
| 8 | 80-3723043 | Скоба |
Загрузка ...
|
|
| 9 | 822-3723044 | Хомутик |
Загрузка ...
|
|
| 10 | 80-3723045 | Манжета |
Загрузка ...
|
|
| 11 | 80-3801327 | Заглушка |
Загрузка ...
|
|
| 12 | 822-3805013-01 | Табличка |
Загрузка ...
|
|
| 14 | 822-3805026-Б | Табличка |
Загрузка ...
|
|
| 15 | 822-3805027-Б | Табличка |
Загрузка ...
|
|
| 16 | 822-3805072 | Кронштейн |
Загрузка ...
|
|
| 17 | 822-3805073-Б | Кронштейн |
Загрузка ...
|
|
| 18 | 923-3805121 | Панель |
Загрузка ...
|
|
| 19 | 822-3805161 | Боковина |
Загрузка ...
|
|
| 20 | 822-3805162 | Боковина |
Загрузка ...
|
|
| 21 | ПР-32-04 | Уплотнитель |
Загрузка ...
|
|
| 22 | БолтМ6-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | ВинтВ.М5-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 26 | ВинтВ.М6-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 27 | ВинтВ.М6-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 30 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 32 | ГайкаМ5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 34 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 35 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 37 | 925.4-3724390 | Жгут |
Загрузка ...
|
|
| 38 | 822-3724010-Б | Жгут |
Загрузка ...
|
|
| 41 | Шайба5Т | Шайба |
Загрузка ...
|
|
| 42 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 43 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 50 | 3803.20 | Блок контрольных ламп |
Загрузка ...
|
|
| 51 | 3722.10 | Блок предохранителей |
Загрузка ...
|
|
| 52 | 3722.15 | Блок предохранителей |
Загрузка ...
|
|
| 53 | 3710.10 | Выключатель аварийной сигнализации |
Загрузка ...
|
|
| 54 | 3710.55 | Выключатель «массы» |
Загрузка ...
|
|
| 55 | 3710.15 | Выключатель стартера с блокировкой пуска |
Загрузка ...
|
|
| 56 | 3710.30 | Выключатель фар рабочих |
Загрузка ...
|
|
| 58 | 3813.35 | Индикатор комбинированный |
Загрузка ...
|
|
| 59 | 3801.20 | Комбинация приборов КП-6 CAN |
Загрузка ...
|
|
| 60 | ПКП-1А | Переключатель подрулевой |
Загрузка ...
|
|
| 61 | ПКП-3А | Переключатель стеклоочистителя |
Загрузка ...
|
|
| 62 | 3709.20 | Переключатель света |
Загрузка ...
|
|
| 63 | 3747.10 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 64 | 3813.40 | Пульт управления |
Загрузка ...
|
|
| 65 | 3747.50 | Реле на замыкание |
Загрузка ...
|
|
| 66 | 3747.20 | Реле-сигнализатор |
Загрузка ...
|
|
| 67 | Шуруп4х10.019 | Шуруп 4х10.019 |
Загрузка ...
|
|
| 68 | Шуруп4х16.019 | Шуруп 4х16.019 |
Загрузка ...
|
|
| 69 | 3710.040-01 | Колодка 30-16-06570 |
Загрузка ...
|
|
| 70 | 3710.040-02 | Колодка 30-16-06571 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
