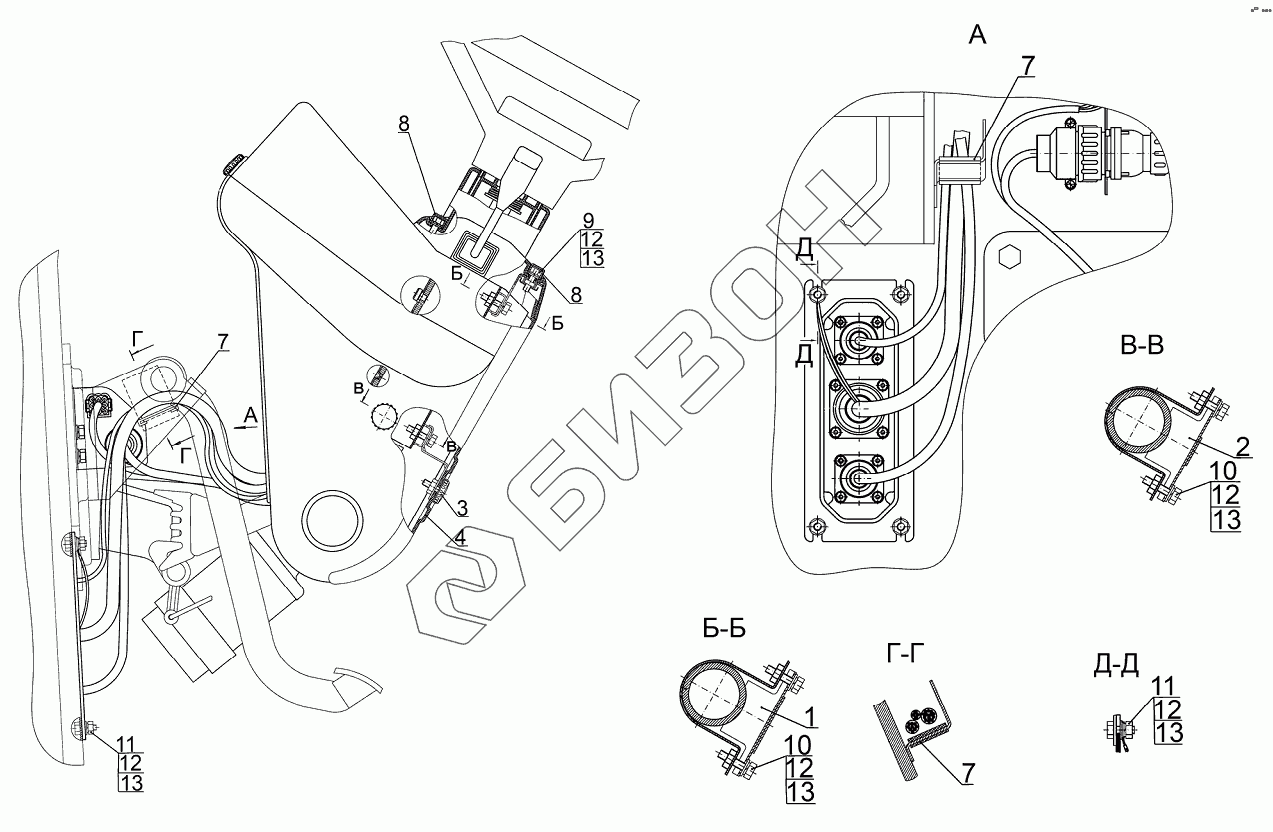

Графический каталог запасных частей к технике: МТЗ 3022ДЦ.1. Установка щитка приборов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
7
7
7
8
8
9
10
10
11
11
12
12
12
12
12
13
13
13
13
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 822-3805080-Б Кронштейн
Загрузка ...
2 822-3805095 Кронштейн
Загрузка ...
3 80-3805065 Винт
Загрузка ...
4 822-3805163 Кожух
Загрузка ...
7 ПР-43-01 Уплотнитель
Загрузка ...
8 А30.04.017 Колпачок
Загрузка ...
9 БолтМ6-6gх16.88.35.019 Болт
Загрузка ...
10 БолтМ6-6gх25.88.35.019 Болт
Загрузка ...
11 ГайкаМ6-6Н.6.019 Гайка
Загрузка ...
12 ШайбаС6.01.019 Шайба
Загрузка ...
13 Шайба6Т Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
