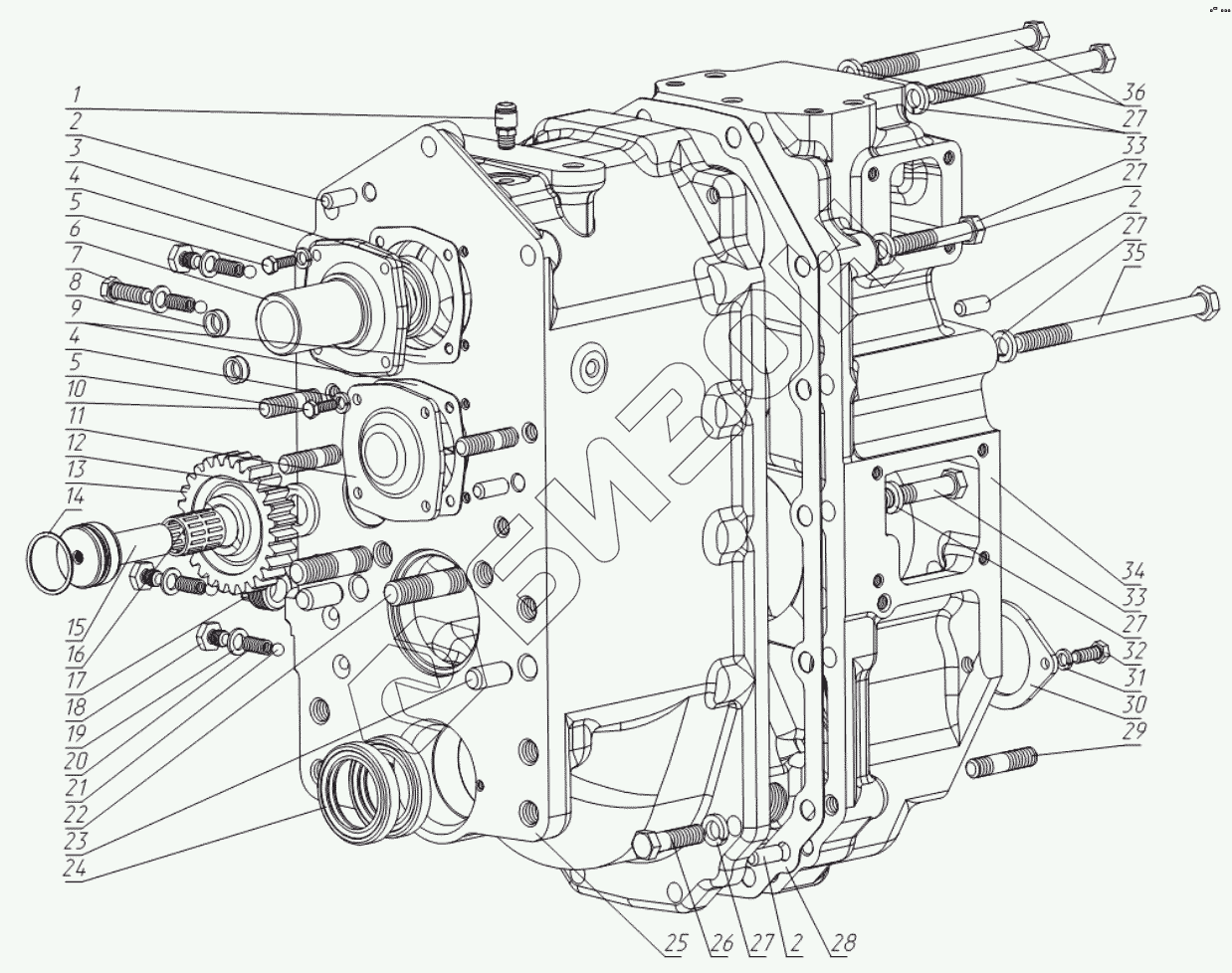

Графический каталог запасных частей к технике: МТЗ 622. Коробка передач
622-1700010
1
2
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
28
29
30
31
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 622-1700010 | 622-1700010 | Коробка передач |
Загрузка ...
|
|
| 1 | MINTORTSS0G-1/8 | Сапун |
Загрузка ...
|
|
| 2 | ШЦК10х25 | Штифт |
Загрузка ...
|
|
| 3 | 2.2-30х52-1 | Манжета |
Загрузка ...
|
|
| 4 | 6Т | Шайба |
Загрузка ...
|
|
| 5 | М6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | 325-1701054-01 | Кронштейн |
Загрузка ...
|
|
| 7 | М10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 220-1701067 | Заглушка |
Загрузка ...
|
|
| 9 | 220-1701036 | Прокладка |
Загрузка ...
|
|
| 10 | М122р/6gx32.66.019 | Шпилька |
Загрузка ...
|
|
| 11 | 220-1701061 | Крышка |
Загрузка ...
|
|
| 12 | 220-1701077 | Шайба |
Загрузка ...
|
|
| 13 | 622-1701042 | Шестерня |
Загрузка ...
|
|
| 14 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 15 | 622-1701041 | Ось |
Загрузка ...
|
|
| 16 | КК20х26х34Е | Подшипник |
Загрузка ...
|
|
| 17 | ПККГ3/4 | Пробка |
Загрузка ...
|
|
| 18 | 325-1701003 | Болт |
Загрузка ...
|
|
| 19 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 20 | 220-1702325 | Пружина |
Загрузка ...
|
|
| 21 | 7,938-100 | Шарик |
Загрузка ...
|
|
| 22 | 622-1701016 | Шпилька |
Загрузка ...
|
|
| 23 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 24 | 2.2-45х65-1 | Манжета |
Загрузка ...
|
|
| 25 | 622-1701027 | Корпус |
Загрузка ...
|
|
| 26 | М12-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 28 | 220-1701026-Б | Прокладка |
Загрузка ...
|
|
| 29 | 320-0002013 | Шпилька |
Загрузка ...
|
|
| 30 | 622-1701012 | Упор |
Загрузка ...
|
|
| 31 | 8Т | Шайба |
Загрузка ...
|
|
| 32 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | М12-6gx65.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 622-1701028 | Корпус ВОМ |
Загрузка ...
|
|
| 35 | 220-2401022 | Болт |
Загрузка ...
|
|
| 36 | М12-6gx150.58.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
