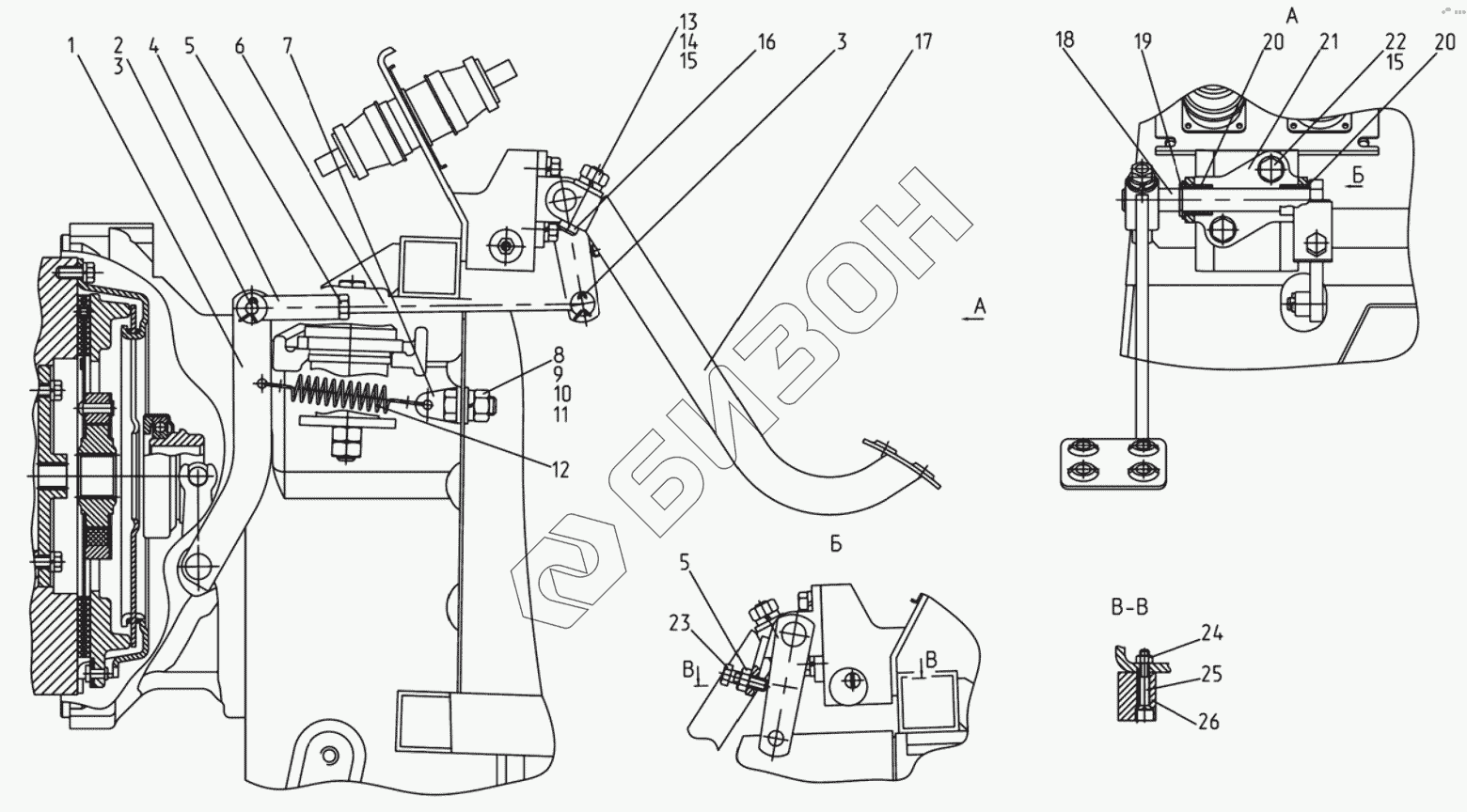

Графический каталог запасных частей к технике: МТЗ 622. Управление сцеплением
422-1602010
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 422-1602010 | 422-1602010 | Управление сцеплением |
Загрузка ...
|
|
| 1 | 422-1601150 | Вал с рычагом |
Загрузка ...
|
|
| 2 | 8х30 | Палец |
Загрузка ...
|
|
| 3 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 4 | А20-213-А | Вилка |
Загрузка ...
|
|
| 5 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 6 | 422-1602112 | Тяга |
Загрузка ...
|
|
| 7 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 8 | М12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 10 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 11 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 13 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 15 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 16 | 70-1723063 | Клин |
Загрузка ...
|
|
| 17 | 322-1602020 | Педаль |
Загрузка ...
|
|
| 18 | 422-1602040 | Вал с рычагом |
Загрузка ...
|
|
| 19 | С15 | Кольцо |
Загрузка ...
|
|
| 20 | 70-4605308-Б | Втулка |
Загрузка ...
|
|
| 21 | 422-1602070 | Кронштейн |
Загрузка ...
|
|
| 22 | М10-6gx18.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | В.М6-6gx40.58.019 | Винт |
Загрузка ...
|
|
| 26 | 220-4216013 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
