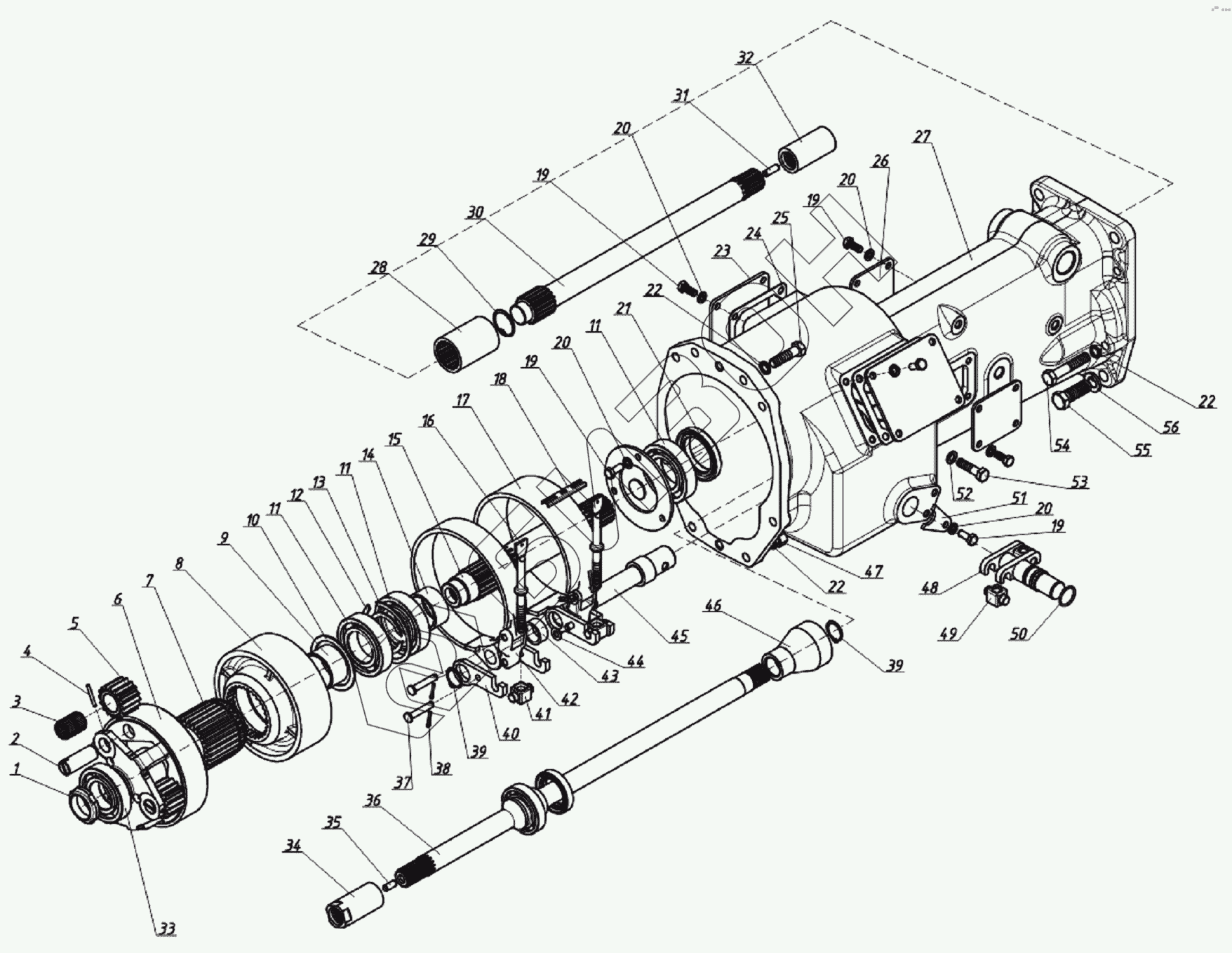

Графический каталог запасных частей к технике: МТЗ 622. Привод заднего ВОМ
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
20
21
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-4202055 | 70-4202055 | Солнечная шестерня в сборе |
Загрузка ...
|
|
| 322-4202010-01 | 322-4202010-01 | Привод ВОМ |
Загрузка ...
|
|
| 70-4202060 | 70-4202060 | Водило в сборе |
Загрузка ...
|
|
| 1 | 52-2308097 | Гайка |
Загрузка ...
|
|
| 2 | 70-4202026 | Ось |
Загрузка ...
|
|
| 3 | КК20х26х34Е | Подшипник |
Загрузка ...
|
|
| 4 | 70-4202431 | Штифт |
Загрузка ...
|
|
| 5 | 70-4202024 | Сателлит |
Загрузка ...
|
|
| 6 | 70-4202065 | Водило |
Загрузка ...
|
|
| 7 | 70-4202032 | Шестерня солнечная |
Загрузка ...
|
|
| 8 | 70-4202033 | Барабан |
Загрузка ...
|
|
| 9 | 70-4202077 | Втулка |
Загрузка ...
|
|
| 10 | 2С68 | Кольцо |
Загрузка ...
|
|
| 11 | 209А | Подшипник |
Загрузка ...
|
|
| 12 | 2С85 | Кольцо |
Загрузка ...
|
|
| 13 | 2С50 | Кольцо |
Загрузка ...
|
|
| 14 | 322-4202077 | Втулка |
Загрузка ...
|
|
| 15 | 322-4202071 | Вал |
Загрузка ...
|
|
| 16 | 322-4202022 | Винт |
Загрузка ...
|
|
| 17 | 70-4202100 | Лента с накладкой |
Загрузка ...
|
|
| 18 | 80-4216039 | Стопор |
Загрузка ...
|
|
| 19 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 8Т | Шайба |
Загрузка ...
|
|
| 21 | 2.2-52х75-1 | Манжета |
Загрузка ...
|
|
| 22 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 23 | 322-4202014 | Крышка |
Загрузка ...
|
|
| 24 | 322-4202013 | Прокладка |
Загрузка ...
|
|
| 25 | М12-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 70-4608019 | Крышка |
Загрузка ...
|
|
| 27 | 622-4202015 | Корпус |
Загрузка ...
|
|
| 28 | 322-4202218 | Втулка |
Загрузка ...
|
|
| 29 | С36 | Кольцо |
Загрузка ...
|
|
| 30 | 622-4202217 | Вал |
Загрузка ...
|
|
| 31 | 2.8х25 | Штифт |
Загрузка ...
|
|
| 32 | 622-4202018 | Втулка |
Загрузка ...
|
|
| 33 | 208А | Подшипник |
Загрузка ...
|
|
| 34 | 220-2402018 | Втулка |
Загрузка ...
|
|
| 35 | 2.8х20 | Штифт |
Загрузка ...
|
|
| 36 | 322-2402037-01 | Вал |
Загрузка ...
|
|
| 37 | 322-4202081 | Палец |
Загрузка ...
|
|
| 38 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 39 | С25 | Кольцо |
Загрузка ...
|
|
| 40 | 322-4202074 | Рычаг |
Загрузка ...
|
|
| 41 | 50-4216034 | Ось |
Загрузка ...
|
|
| 42 | 322-4202079 | Стяжка |
Загрузка ...
|
|
| 43 | 322-4202072 | Втулка |
Загрузка ...
|
|
| 44 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 45 | 322-4202076 | Вал |
Загрузка ...
|
|
| 46 | 220-2402036 | Муфта |
Загрузка ...
|
|
| 47 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 48 | 322-4216018 | Валик управления |
Загрузка ...
|
|
| 49 | 50-4202078 | Палец |
Загрузка ...
|
|
| 50 | 024-028-25-1-4 | Кольцо |
Загрузка ...
|
|
| 51 | 322-4216016 | Пластина |
Загрузка ...
|
|
| 52 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 53 | М10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | М12-6gx65.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М16-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | 16.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
