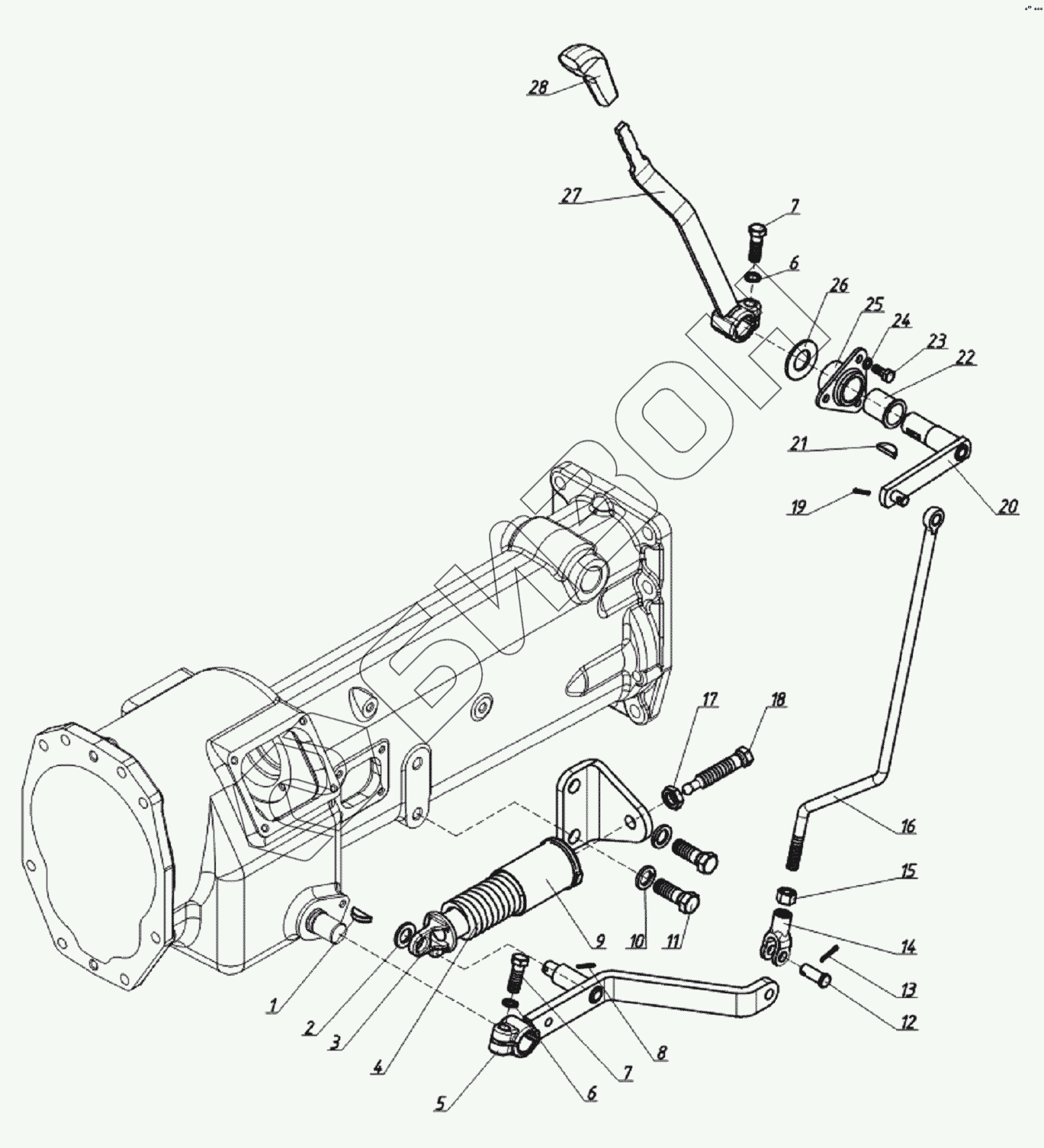

Графический каталог запасных частей к технике: МТЗ 622. Управление ВОМ
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 422-4216010 | 422-4216010 | Управление ВОМ |
Загрузка ...
|
|
| 1 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 2 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 3 | 70-4216013 | Стакан |
Загрузка ...
|
|
| 4 | 70-4216011 | Пружина |
Загрузка ...
|
|
| 5 | 422-4216120 | Рычаг |
Загрузка ...
|
|
| 6 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 7 | М12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 9 | 70-4216015 | Крышка |
Загрузка ...
|
|
| 10 | 16.ОТ | Шайба |
Загрузка ...
|
|
| 11 | М12-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | 12х32 | Палец |
Загрузка ...
|
|
| 13 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 14 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 15 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 422-4216011 | Тяга |
Загрузка ...
|
|
| 17 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | 70-4216023-А | Болт |
Загрузка ...
|
|
| 19 | 4,0х22.019Г | Шплинт |
Загрузка ...
|
|
| 20 | 422-4216015 | Рычаг |
Загрузка ...
|
|
| 21 | 6х10 | Заклепка |
Загрузка ...
|
|
| 22 | 80-3401106 | Втулка |
Загрузка ...
|
|
| 23 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 8Т | Шайба |
Загрузка ...
|
|
| 25 | 422-4216005 | Кронштейн |
Загрузка ...
|
|
| 26 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 27 | 422-4216020 | Рычаг |
Загрузка ...
|
|
| 28 | А13.17.000 | Рукоятка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
