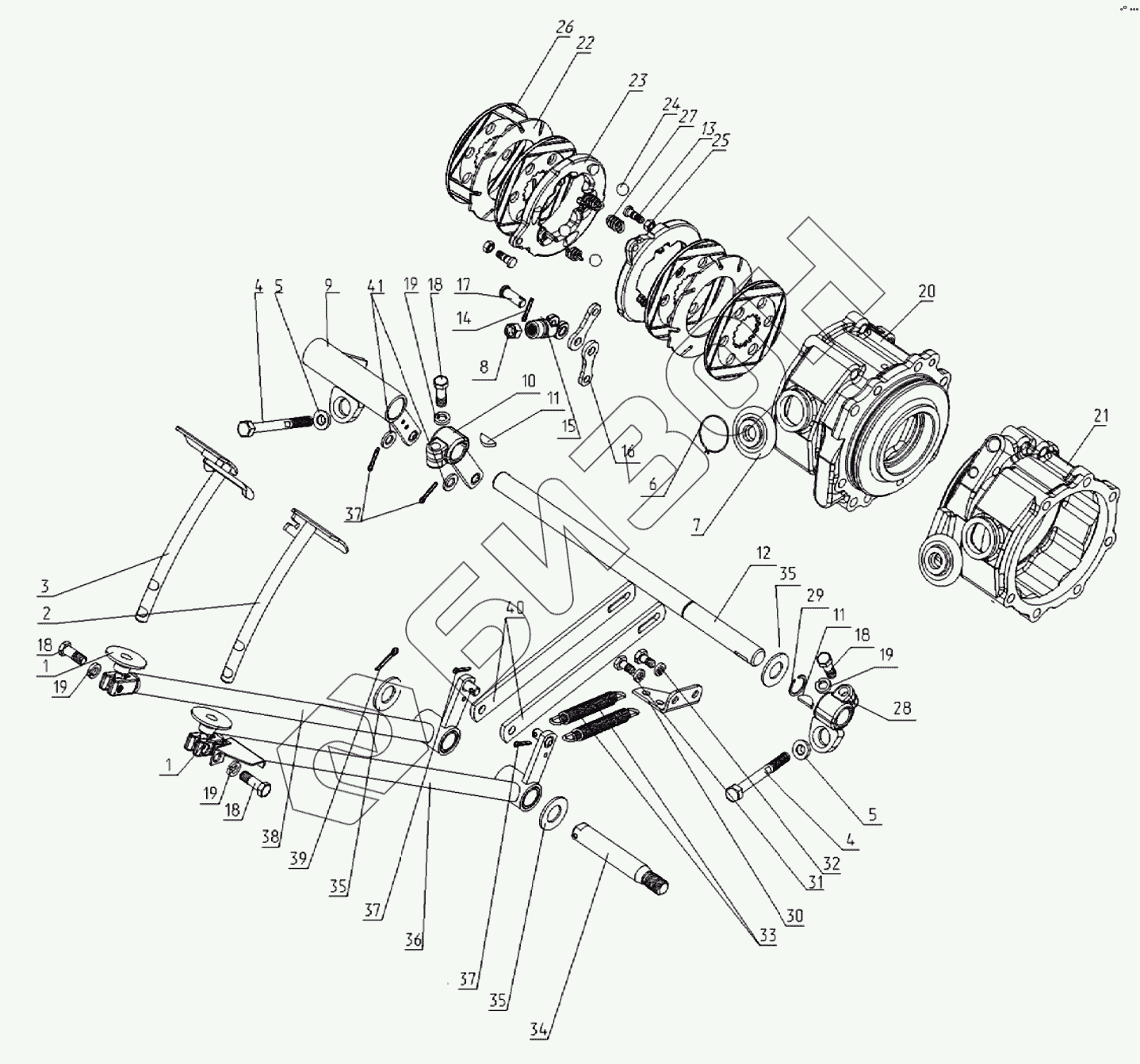

Графический каталог запасных частей к технике: МТЗ 622. Тормоза. Управление тормозами
1
1
2
3
4
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
18
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
37
37
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 322-3503010-03 | 322-3503010-03 | Управление тормозами |
Загрузка ...
|
|
| 322-3503010-02 | 322-3503010-02 | Управление тормозами |
Загрузка ...
|
|
| 220-3502030 | 220-3502030 | Диск нажимной |
Загрузка ...
|
|
| 1 | 80-3503158-А | Чехол |
Загрузка ...
|
|
| 2 | 322-3503060 | Педаль левая |
Загрузка ...
|
|
| 3 | 322-3503050 | Педаль правая |
Загрузка ...
|
|
| 4 | 220-3503016 | Болт |
Загрузка ...
|
|
| 5 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 6 | 2,0-О-СГ | Проволока |
Загрузка ...
|
|
| 7 | 50-3003019-А | Чехол |
Загрузка ...
|
|
| 8 | М12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 9 | 622-3503170 | Рычаг |
Загрузка ...
|
|
| 10 | 220-3503075 | Рычаг |
Загрузка ...
|
|
| 11 | 6х10 | Заклепка |
Загрузка ...
|
|
| 12 | 622-3503111 | Валик |
Загрузка ...
|
|
| 13 | 220-3502034 | Палец |
Загрузка ...
|
|
| 14 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 15 | 220-3502036 | Вилка |
Загрузка ...
|
|
| 16 | 220-3502033 | Тяга |
Загрузка ...
|
|
| 17 | 12х32 | Палец |
Загрузка ...
|
|
| 18 | М12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 20 | 622-3502011 | Корпус тормоза |
Загрузка ...
|
|
| 21 | 622-3502011-01 | Корпус тормоза |
Загрузка ...
|
|
| 22 | 220-3502014 | Диск промежуточный |
Загрузка ...
|
|
| 23 | 220-3502031 | Диск нажимной |
Загрузка ...
|
|
| 24 | 15.081-100 | Шарик |
Загрузка ...
|
|
| 25 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | 320-3502040 | Диск ведущий |
Загрузка ...
|
|
| 27 | 220-3502032 | Пружина |
Загрузка ...
|
|
| 28 | 220-3503080 | Рычаг |
Загрузка ...
|
|
| 29 | С25 | Кольцо |
Загрузка ...
|
|
| 30 | 322-3503014 | Кронштейн |
Загрузка ...
|
|
| 31 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 33 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 34 | 220-3503013 | Ось |
Загрузка ...
|
|
| 35 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 36 | 220-3503030-01 | Рычаг левый |
Загрузка ...
|
|
| 37 | 4х22.019 | Шплинт |
Загрузка ...
|
|
| 38 | 220-3503040 | Рычаг правый |
Загрузка ...
|
|
| 39 | 5х36.019 | Шплинт |
Загрузка ...
|
|
| 40 | 322-3503112-01 | Пластина |
Загрузка ...
|
|
| 41 | С12.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
