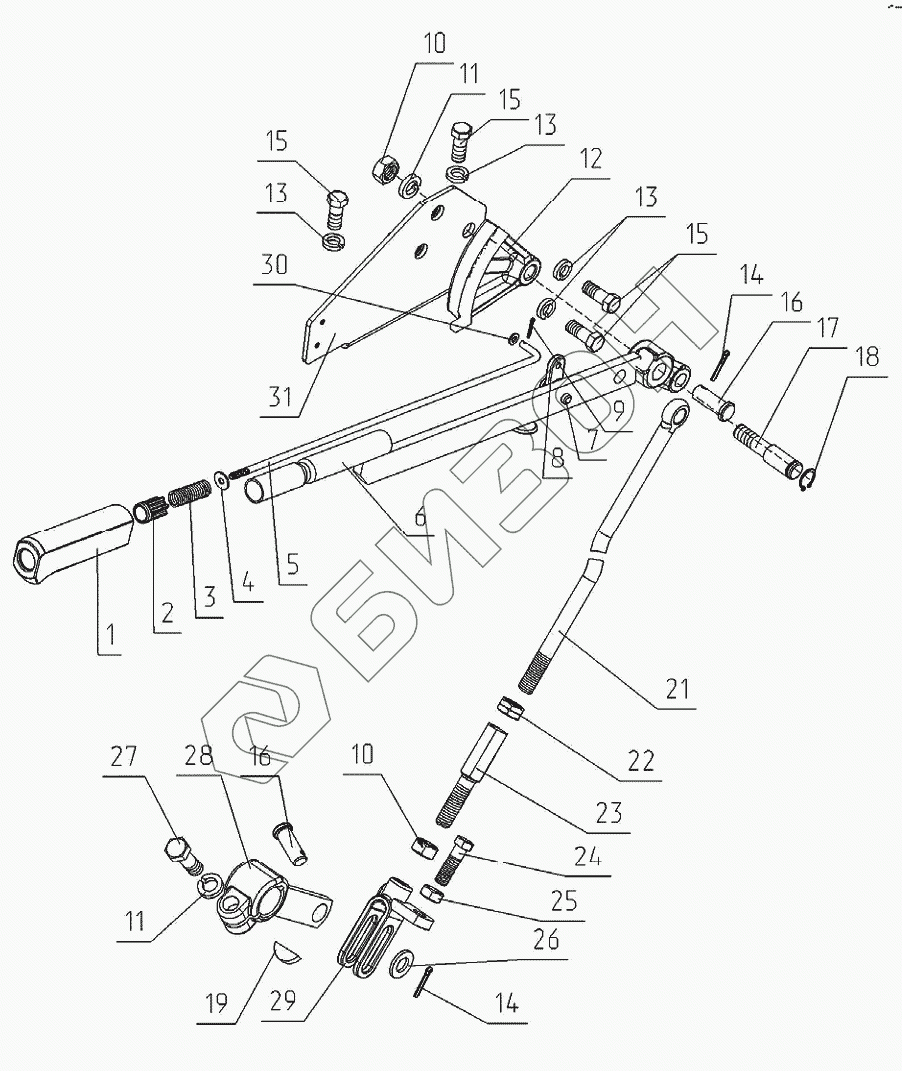

Графический каталог запасных частей к технике: МТЗ 622. Управление стояночным тормозом
322-3507010-01
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
13
14
14
15
15
15
16
16
17
18
19
21
22
23
24
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 322-3507050-01 | 322-3507050-01 | Тяга |
Загрузка ...
|
|
| 322-3507010-01 | 322-3507010-01 | Управление стояночным тормозом |
Загрузка ...
|
|
| 220-3507020-01 | 220-3507020-01 | Рычаг |
Загрузка ...
|
|
| 1 | А13.19.001-А | Рукоятка |
Загрузка ...
|
|
| 2 | А13.19.002 | Кнопка |
Загрузка ...
|
|
| 3 | 55-17-27 | Пружина |
Загрузка ...
|
|
| 4 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 5 | 70-3507022 | Тяга |
Загрузка ...
|
|
| 6 | 220-3507030-01 | Рычаг |
Загрузка ...
|
|
| 7 | 70-3507024 | Ось |
Загрузка ...
|
|
| 8 | 50-1606026 | Защелка |
Загрузка ...
|
|
| 9 | 2х12.019 | Шплинт |
Загрузка ...
|
|
| 10 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 12 | 70-3507021-Б | Сектор |
Загрузка ...
|
|
| 13 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 14 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 15 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | 12х32 | Палец |
Загрузка ...
|
|
| 17 | 70-3507132-Б | Ось |
Загрузка ...
|
|
| 18 | С15 | Кольцо |
Загрузка ...
|
|
| 19 | 6х10 | Заклепка |
Загрузка ...
|
|
| 21 | 322-3507011-01 | Тяга |
Загрузка ...
|
|
| 22 | Р50-4616038 | Гайка |
Загрузка ...
|
|
| 23 | 220-3507051 | Муфта |
Загрузка ...
|
|
| 24 | М10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 27 | М12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 322-3503175 | Вилка |
Загрузка ...
|
|
| 28 | 220-3503175 | Вилка |
Загрузка ...
|
|
| 29 | 220-3507040 | Вилка |
Загрузка ...
|
|
| 30 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 31 | 322-3507020 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
