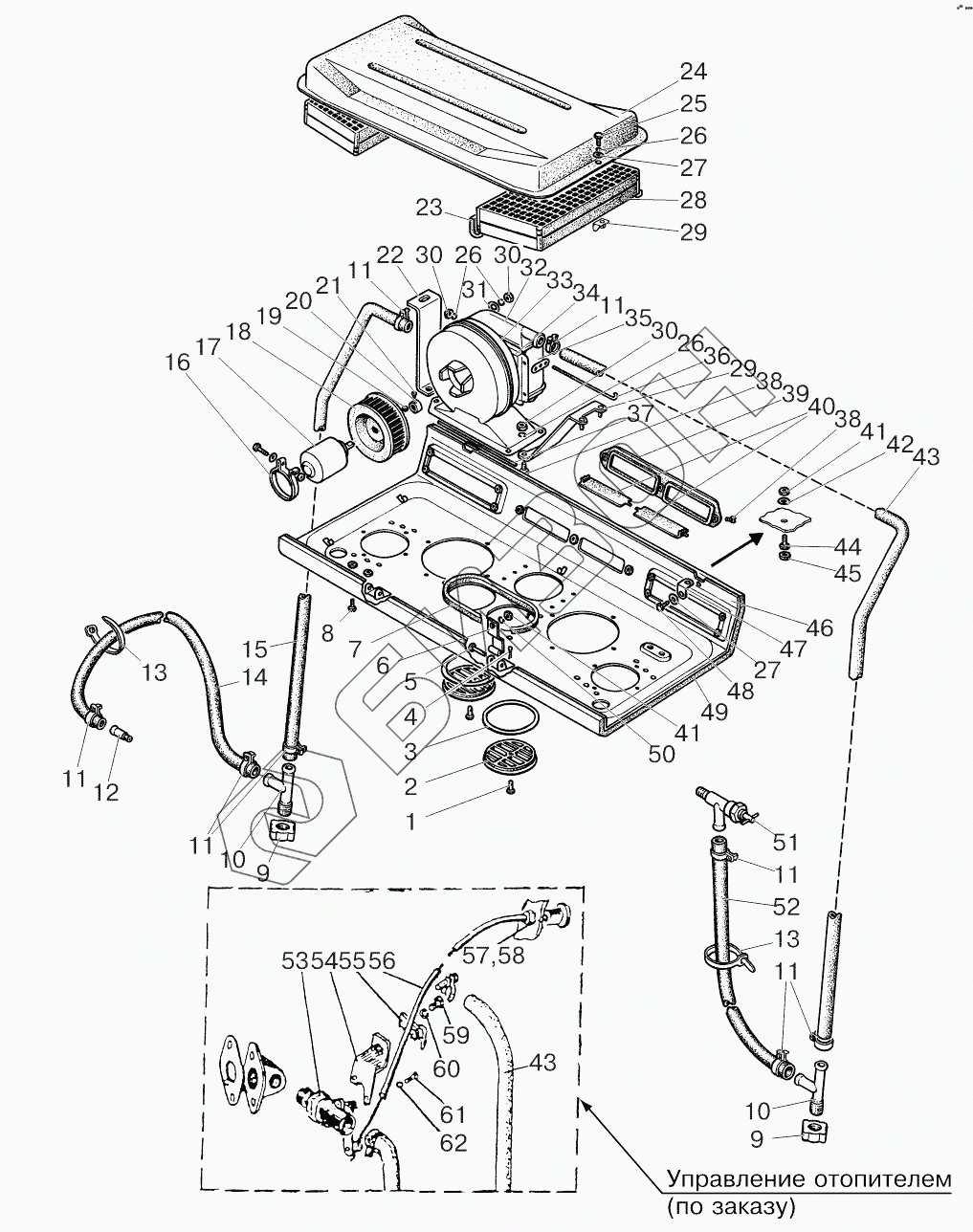

Графический каталог запасных частей к технике: МТЗ 800/900. Отопитель. Арматура отопителя
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
27
28
29
29
30
30
30
31
32
33
34
35
36
37
38
38
39
40
41
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-8101810 | 80-8101810 | Панель |
Загрузка ...
|
|
| 80-8101720 | 80-8101720 | Отопитель в сборе |
Загрузка ...
|
|
| 80-8101830 | 80-8101830 | Арматура отопителя |
Загрузка ...
|
|
| 1 | 6x18 | Палец |
Загрузка ...
|
|
| 2 | 150.95.301 | Воздухораспределитель |
Загрузка ...
|
|
| 3 | 80-8100013 | Накладка |
Загрузка ...
|
|
| 4 | 2x12 | Шплинт |
Загрузка ...
|
|
| 5 | 50-8400031 | Ось |
Загрузка ...
|
|
| 6 | 80-8100048 | Петля |
Загрузка ...
|
|
| 7 | 80-8101714-07 | Уплотнитель |
Загрузка ...
|
|
| 8 | ВМ6x20 | Винт |
Загрузка ...
|
|
| 9 | 80-8100052 | Пробка |
Загрузка ...
|
|
| 10 | 80-8100051 | Тройник |
Загрузка ...
|
|
| 11 | xС-23 | Хомут |
Загрузка ...
|
|
| 12 | 80-8100023 | Штуцер |
Загрузка ...
|
|
| 13 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 14 | 80-8102015-02 | Шланг L=1840 мм |
Загрузка ...
|
|
| 15 | 80-8102015 | Шланг L=700 мм |
Загрузка ...
|
|
| 16 | xС-76 | Хомут |
Загрузка ...
|
|
| 17 | 9742.3730 | Электродвигатель |
Загрузка ...
|
|
| 18 | 80-8104034 | Ротор |
Загрузка ...
|
|
| 19 | М4 | Гайка |
Загрузка ...
|
|
| 20 | 80-8104039 | Кольцо |
Загрузка ...
|
|
| 21 | ВМ4x10 | Винт |
Загрузка ...
|
|
| 22 | 80-8101721 | Растяжка |
Загрузка ...
|
|
| 23 | 80-8101714-04 | Уплотнитель |
Загрузка ...
|
|
| 24 | 80-8101760 | Крышка |
Загрузка ...
|
|
| 25 | М6x20 | Болт |
Загрузка ...
|
|
| 26 | ШП6 | Шайба |
Загрузка ...
|
|
| 27 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 28 | 80-8104070 | Фильтр |
Загрузка ...
|
|
| 29 | 80-8101820 | Подвеска |
Загрузка ...
|
|
| 30 | M6 | Гайка |
Загрузка ...
|
|
| 31 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 32 | 70У-8101070-А | Радиатор отопителя |
Загрузка ...
|
|
| 33 | 80-8101730-А | Кожух |
Загрузка ...
|
|
| 34 | ПР32-06 | Уплотнитель |
Загрузка ...
|
|
| 35 | 80-8101800 | Коробка |
Загрузка ...
|
|
| 36 | 80-3703046-А | Шпилька |
Загрузка ...
|
|
| 37 | 80-8100014 | Стержень |
Загрузка ...
|
|
| 38 | ВМ6x16 | Винт |
Загрузка ...
|
|
| 39 | 80-8100011 | Крышка |
Загрузка ...
|
|
| 40 | 80-8100012 | Заслонка |
Загрузка ...
|
|
| 41 | М8 | Гайка |
Загрузка ...
|
|
| 42 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 43 | 80-8102015 | Шланг L=700 мм |
Загрузка ...
|
|
| 44 | М8x35 | Болт |
Загрузка ...
|
|
| 45 | А30.04.017-01 | Колпачок |
Загрузка ...
|
|
| 46 | 80-8100100 | Панель |
Загрузка ...
|
|
| 47 | 70-6702111 | Угольник |
Загрузка ...
|
|
| 48 | М6x16 | Болт |
Загрузка ...
|
|
| 49 | 80-8101713 | Обивка |
Загрузка ...
|
|
| 50 | ШП8 | Шайба |
Загрузка ...
|
|
| 51 | ВС11 | Кран |
Загрузка ...
|
|
| 52 | 80-8102015-03 | Шланг L=500 мм |
Загрузка ...
|
|
| 53 | 408-8101400-А | Кран |
Загрузка ...
|
|
| 54 | 80-8100130 | Кронштейн |
Загрузка ...
|
|
| 55 | 70Л-1024216 | Хомут |
Загрузка ...
|
|
| 56 | 80-8101100 | Трос |
Загрузка ...
|
|
| 57 | М12 | Гайка |
Загрузка ...
|
|
| 58 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 59 | М6x10 | Винт |
Загрузка ...
|
|
| 60 | ШП6 | Шайба |
Загрузка ...
|
|
| 61 | ВМ4x8 | Винт |
Загрузка ...
|
|
| 62 | ШП4 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
