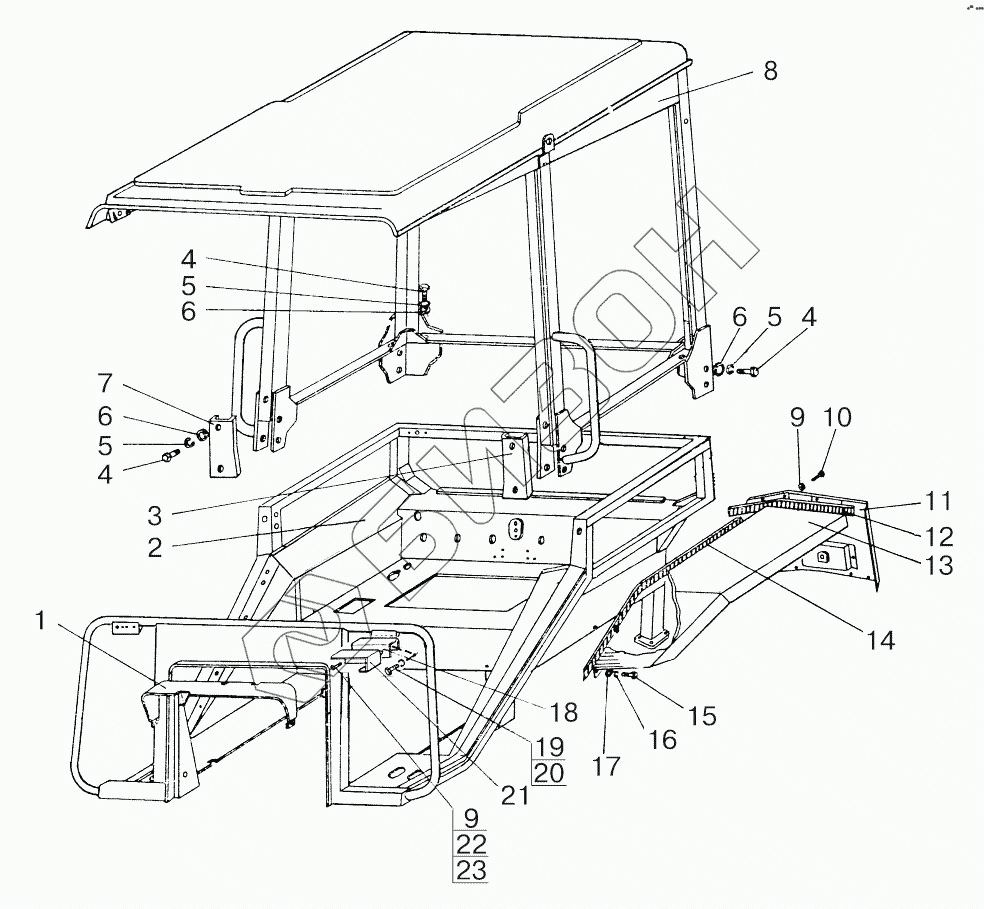

Графический каталог запасных частей к технике: МТЗ 800/900. Тент-каркас. Основание
1
2
3
4
4
4
5
5
5
6
6
6
7
8
9
9
10
11
11
12
13
13
14
15
16
17
18
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-6700510 | 80-6700510 | Тент-каркас с основанием в сборе |
Загрузка ...
|
|
| 1 | 80-6703056 | Вставка |
Загрузка ...
|
|
| 2 | 80-6702510 | Основание |
Загрузка ...
|
|
| 3 | 80-6700511 | Накладка |
Загрузка ...
|
|
| 4 | М12x25 | Болт |
Загрузка ...
|
|
| 5 | ШП12 | Шайба |
Загрузка ...
|
|
| 6 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 7 | 80-6700511-01 | Накладка |
Загрузка ...
|
|
| 8 | 80-6701505 | Каркас |
Загрузка ...
|
|
| 9 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 10 | М6x16 | Болт |
Загрузка ...
|
|
| 11 | 80-8404020-Б | Закрылок левый |
Загрузка ...
|
|
| 11 | 80-8404020-Б-01 | Закрылок правый |
Загрузка ...
|
|
| 12 | 80-8404014-А | Уплотнитель |
Загрузка ...
|
|
| 13 | 80-8404011-Б | Крыло левое |
Загрузка ...
|
|
| 13 | 80-8404011-Б-01 | Крыло правое |
Загрузка ...
|
|
| 14 | 80-8404013-А | Уплотнитель |
Загрузка ...
|
|
| 15 | М8x20 | Болт |
Загрузка ...
|
|
| 16 | ШП8 | Шайба |
Загрузка ...
|
|
| 17 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 18 | 85-3712041 | Кронштейн правый |
Загрузка ...
|
|
| 18 | 85-3712041-01 | Кронштейн левый |
Загрузка ...
|
|
| 19 | М8x14 | Болт |
Загрузка ...
|
|
| 20 | М8 | Гайка |
Загрузка ...
|
|
| 21 | BracketRH | Bracket |
Загрузка ...
|
|
| 21 | BracketLH | Bracket |
Загрузка ...
|
|
| 22 | ВМ6x18 | Винт |
Загрузка ...
|
|
| 23 | ШП6 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
