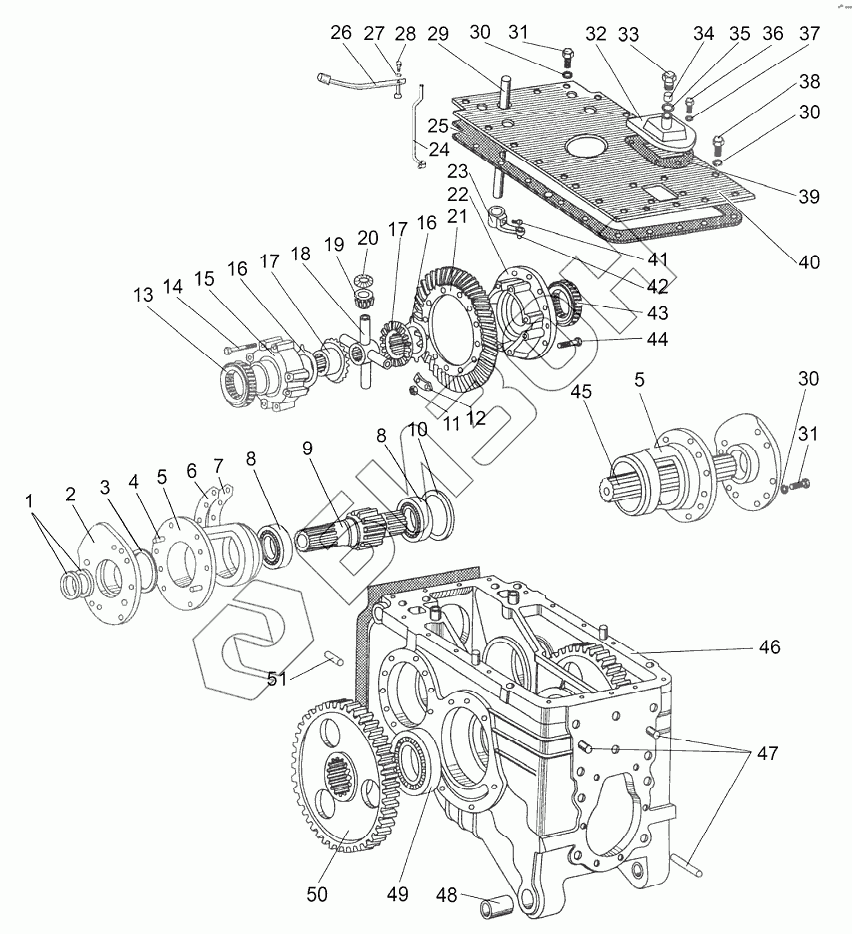

Графический каталог запасных частей к технике: МТЗ 80Х. Корпус заднего моста. Конечная передача
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50Х-2407040 | 50Х-2407040 | Стакан, левый |
Загрузка ...
|
|
| 80Х-2401010 | 80Х-2401010 | Задний мост |
Загрузка ...
|
|
| 70-2407060-01 | 70-2407060-01 | Стакан правый в сборе |
Загрузка ...
|
|
| 1 | КФА-50х70 | Манжета 50x70 |
Загрузка ...
|
|
| 2 | 85-2407059 | Крышка стакана |
Загрузка ...
|
|
| 3 | ЦС110-1414045-4 | Кольцо |
Загрузка ...
|
|
| 4 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 5 | 50Х-2407042 | Стакан подшипников |
Загрузка ...
|
|
| 6 | 50-2407057 | Прокладка (0,2 мм) |
Загрузка ...
|
|
| 7 | 50-2407056 | Прокладка (0,5 мм) |
Загрузка ...
|
|
| 8 | 42212КМ | Подшипник |
Загрузка ...
|
|
| 9 | 50Х-2407052 | Шестерня |
Загрузка ...
|
|
| 10 | 85-2407043 | Кольцо |
Загрузка ...
|
|
| 11 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | 50-2403023 | Пластина стопорная |
Загрузка ...
|
|
| 13 | 7215А | Подшипник |
Загрузка ...
|
|
| 14 | 50-2403034-А | Болт |
Загрузка ...
|
|
| 15 | 85-2403019 | Крышка |
Загрузка ...
|
|
| 16 | 50-2403049-Б | Шайба опорная |
Загрузка ...
|
|
| 17 | 50-2403048 | Шестерня полуосевая |
Загрузка ...
|
|
| 18 | 50-2403062-А2 | Крестовина |
Загрузка ...
|
|
| 19 | 85-2403055-01 | Сателлит со втулкой |
Загрузка ...
|
|
| 20 | 85-2403025 | Шайба опорная |
Загрузка ...
|
|
| 21 | 50-2403021-Б | Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) |
Загрузка ...
|
|
| 21 | 50-2403021-Б-01 | Шестерня ведомая |
Загрузка ...
|
|
| 22 | 85-2403018 | Корпус |
Загрузка ...
|
|
| 23 | 50-2401020 | Поводок |
Загрузка ...
|
|
| 24 | 80-2401050 | Стойка |
Загрузка ...
|
|
| 25 | 50-2401025-А | Прокладка |
Загрузка ...
|
|
| 26 | 85-2401080-А | Рычаг |
Загрузка ...
|
|
| 27 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 28 | М8-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 50-2401019-Б | Валик управления |
Загрузка ...
|
|
| 30 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 31 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | 50-2401070-А | Крышка |
Загрузка ...
|
|
| 33 | 50-4608059 | Пробка сапуна |
Загрузка ...
|
|
| 34 | 50-4608063 | Фильтр |
Загрузка ...
|
|
| 35 | 50-4608062 | Шайба сапуна |
Загрузка ...
|
|
| 36 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 38 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | 50-2401027-А | Прокладка |
Загрузка ...
|
|
| 40 | 70Х-2401024 | Крышка |
Загрузка ...
|
|
| 41 | 36-1702110 | Винт установочный |
Загрузка ...
|
|
| 42 | 1,6-О-С | Проволока |
Загрузка ...
|
|
| 43 | 7515А | Подшипник |
Загрузка ...
|
|
| 44 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 45 | 70-2407053-01 | Шестерня ведущая (правая) |
Загрузка ...
|
|
| 46 | 50-2401015-01 | Корпус |
Загрузка ...
|
|
| 47 | 50Х-2401028 | Шпилька |
Загрузка ...
|
|
| 48 | 50-2401032 | Втулка |
Загрузка ...
|
|
| 49 | 217А | Подшипник |
Загрузка ...
|
|
| 50 | 50-2407122 | Шестерня ведомая |
Загрузка ...
|
|
| 51 | 50-4605027 | Штифт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
