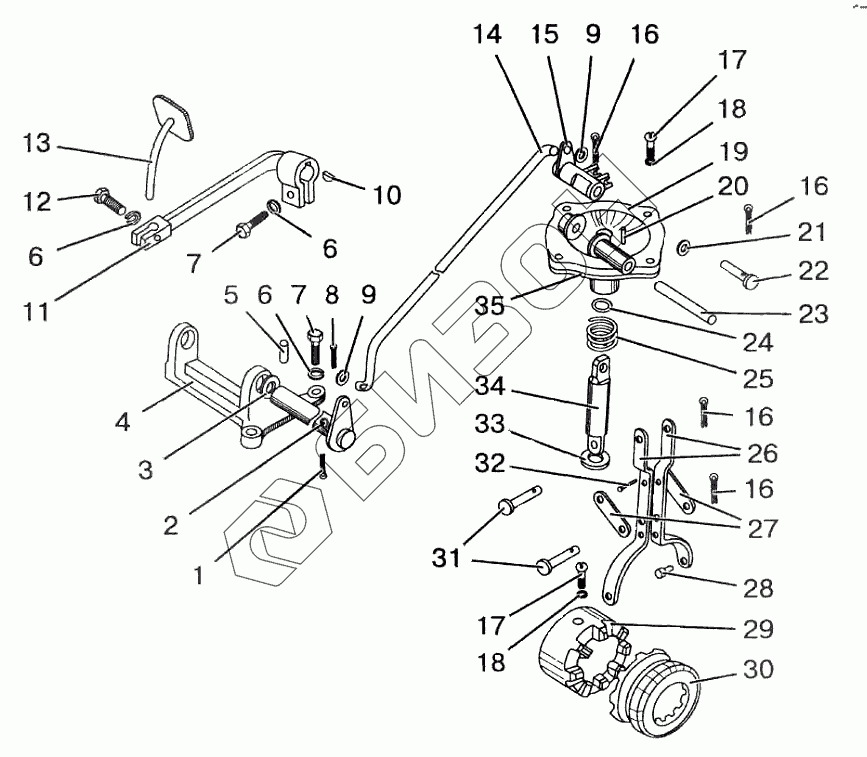

Графический каталог запасных частей к технике: МТЗ 80Х. Механизм блокировки дифференциала
1
2
3
4
5
6
6
6
7
7
8
9
9
10
11
12
13
14
15
16
16
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-2409040 | 50-2409040 | Рычаг поворотный в сборе |
Загрузка ...
|
|
| 80Х-2409080 | 80Х-2409080 | Управление |
Загрузка ...
|
|
| 1 | 5х36.019 | Шплинт |
Загрузка ...
|
|
| 2 | 80Х-2409030 | Валик |
Загрузка ...
|
|
| 3 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 4 | 70Х-2409038-А | Кронштейн |
Загрузка ...
|
|
| 5 | 70-4616035 | Штифт |
Загрузка ...
|
|
| 6 | Шайба12.ОТ | Шайба |
Загрузка ...
|
|
| 7 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 9 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 10 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 11 | 80Х-2409070 | Педаль |
Загрузка ...
|
|
| 12 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 80Х-2409050 | Стержень |
Загрузка ...
|
|
| 14 | 70Х-2409039 | Тяга |
Загрузка ...
|
|
| 15 | 70Х-2409028 | Рычаг поворотный |
Загрузка ...
|
|
| 16 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 17 | В.М10-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 18 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 19 | 70Х-2409022 | Кронштейн |
Загрузка ...
|
|
| 20 | 70-4202431 | Штифт |
Загрузка ...
|
|
| 21 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 22 | Палец12х40 | Палец 12х40 |
Загрузка ...
|
|
| 23 | 70Х-2409029 | Ось |
Загрузка ...
|
|
| 24 | 025-030-30-1-4 | Кольцо |
Загрузка ...
|
|
| 25 | 50-2409027 | Пружина |
Загрузка ...
|
|
| 26 | 50-2409042 | Рычаг |
Загрузка ...
|
|
| 27 | 50-2409025 | Серьга |
Загрузка ...
|
|
| 28 | 50-2401023 | Штифт |
Загрузка ...
|
|
| 29 | 50-2409016-А | Муфта неподвижная |
Загрузка ...
|
|
| 30 | 50-2409015-А | Муфта подвижная |
Загрузка ...
|
|
| 31 | Ось12х32 | Ось |
Загрузка ...
|
|
| 32 | 6х20.01.019 | Заклепка |
Загрузка ...
|
|
| 33 | 50-2409024 | Шайба |
Загрузка ...
|
|
| 34 | 70Х-2409023 | Тяга |
Загрузка ...
|
|
| 35 | 50-2409026-Б | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
