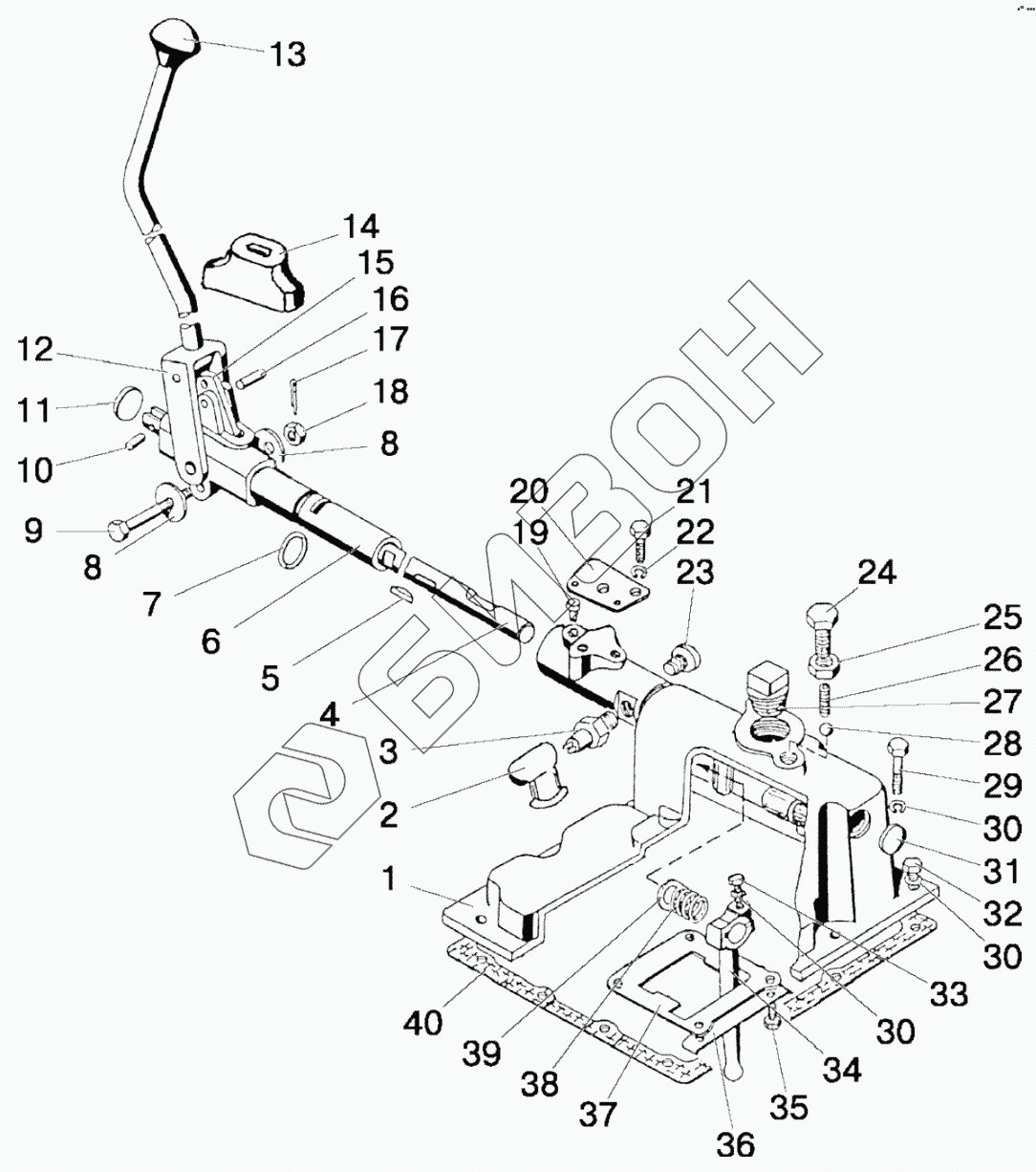

Графический каталог запасных частей к технике: МТЗ 892. Механизм правого однорычажного управления КП
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-1703010-А1-01 | 70-1703010-А1-01 | Крышка КП |
Загрузка ...
|
|
| 1 | 70-1703025-Б | Крышка |
Загрузка ...
|
|
| 2 | 50Л-3724050 | Чехол |
Загрузка ...
|
|
| 3 | 3710.70 | Выключатель блокировки пуска |
Загрузка ...
|
|
| 4 | 70-1703201-Б-01 | Вал |
Загрузка ...
|
|
| 5 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 6 | 70-1703210-Б | Опора |
Загрузка ...
|
|
| 7 | 030-034-25-1-4 | Кольцо |
Загрузка ...
|
|
| 8 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 9 | 50-2403034-01 | Болт |
Загрузка ...
|
|
| 10 | ШЦК8х20 | Штифт |
Загрузка ...
|
|
| 11 | 35-10кл.Ц9.Хр | Заглушка |
Загрузка ...
|
|
| 12 | 70-1703220-А | Рычаг |
Загрузка ...
|
|
| 13 | 70-1702125 | Рукоятка |
Загрузка ...
|
|
| 14 | 70-1703203-А | Чехол |
Загрузка ...
|
|
| 15 | 70-1703202-А | Поводок |
Загрузка ...
|
|
| 16 | ШЦК8х25 | Штифт |
Загрузка ...
|
|
| 17 | 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 18 | М12-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 19 | 70-1703205 | Стопор |
Загрузка ...
|
|
| 20 | 952-1802030 | Кронштейн |
Загрузка ...
|
|
| 21 | М12-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 23 | 70-1702053 | Пробка |
Загрузка ...
|
|
| 24 | 70-1703204 | Болт |
Загрузка ...
|
|
| 25 | М16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 26 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 27 | ПККГ11/4 | Пробка |
Загрузка ...
|
|
| 28 | Шарик13,8-60 | Шарик |
Загрузка ...
|
|
| 29 | М10-6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 30 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 31 | 28-10кп.Ц9.хр | Заглушка |
Загрузка ...
|
|
| 32 | М10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | М10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 70-1703011 | Рычаг |
Загрузка ...
|
|
| 35 | М10-6gx18.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 50-1702107-А | Пластина стопорная |
Загрузка ...
|
|
| 37 | 70-1703084 | Пластина |
Загрузка ...
|
|
| 38 | 70-1703057 | Пружина |
Загрузка ...
|
|
| 39 | 70-1703058 | Шайба |
Загрузка ...
|
|
| 40 | 50-1702026 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
