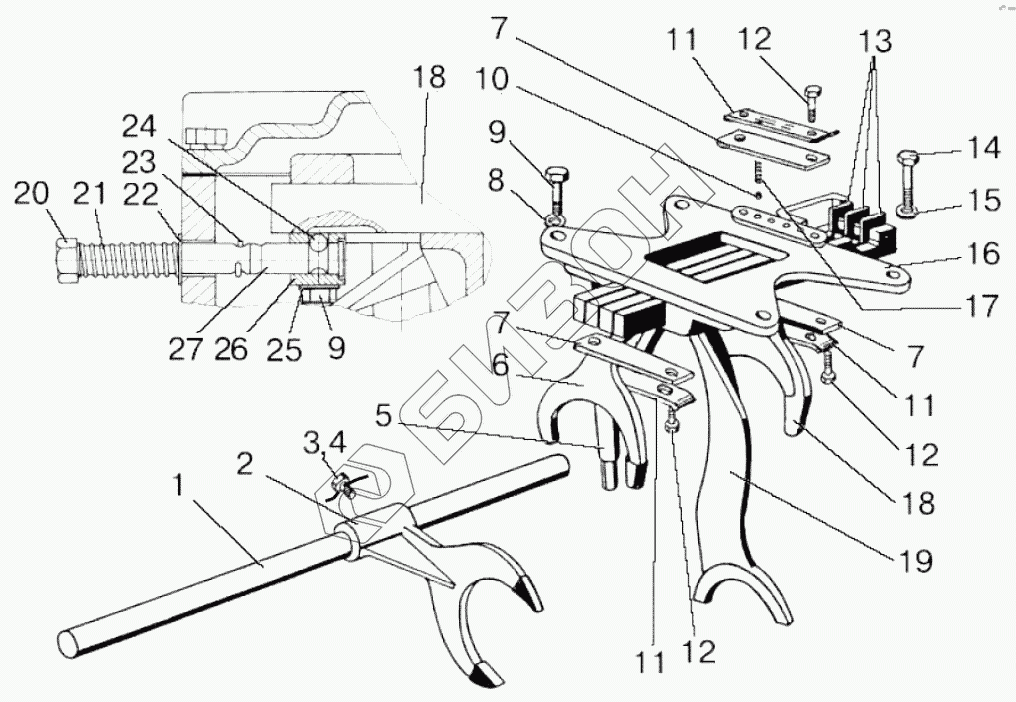

Графический каталог запасных частей к технике: МТЗ 892. Механизм управления механической КП. Корпус вилок
1
2
3
4
5
6
7
7
7
8
9
9
10
11
11
11
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-1702080-А-01 | 50-1702080-А-01 | Корпус вилок |
Загрузка ...
|
|
| 50-1702080-А | 50-1702080-А | Корпус вилок |
Загрузка ...
|
|
| 1 | 50-1702063 | Валик |
Загрузка ...
|
|
| 2 | 50-1702028 | Вилка переключения редуктора |
Загрузка ...
|
|
| 3 | 36-1702110 | Винт установочный |
Загрузка ...
|
|
| 4 | 1,6-О-С | Проволока |
Загрузка ...
|
|
| 5 | 50-1702095-А1 | Поводок |
Загрузка ...
|
|
| 6 | 50-1702116 | Вилка переключения IV и V передач |
Загрузка ...
|
|
| 7 | 50-1702081 | Планка вилок переключения |
Загрузка ...
|
|
| 8 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 9 | М10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 10,0-60 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 11 | 50-1702107-А | Пластина стопорная |
Загрузка ...
|
|
| 12 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 50-1702083 | Планка замковая |
Загрузка ...
|
|
| 14 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 15 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 16 | 50-1702085 | Корпус вилок |
Загрузка ...
|
|
| 17 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 18 | 50-1702096 | Вилка переключения III передачи |
Загрузка ...
|
|
| 19 | 74-1702086 | Вилка 1-й передачи и заднего хода |
Загрузка ...
|
|
| 20 | 70-1702073 | Шток |
Загрузка ...
|
|
| 21 | 70-1702077 | Пружина |
Загрузка ...
|
|
| 22 | 70-4605163 | Шайба |
Загрузка ...
|
|
| 23 | Шплинт2x20 | Шплинт |
Загрузка ...
|
|
| 24 | Шарик7,938-100 | Шарик 7,938-100 |
Загрузка ...
|
|
| 25 | 50-1702107 | Шайба |
Загрузка ...
|
|
| 26 | 70-1702072 | Кронштейн |
Загрузка ...
|
|
| 27 | 70-1702071 | Шток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
