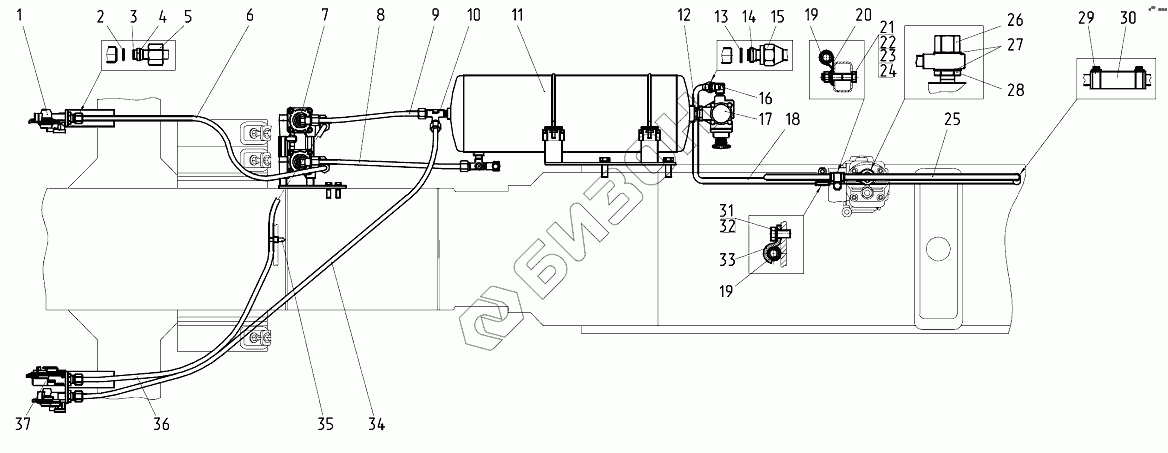

Графический каталог запасных частей к технике: МТЗ 922.5. Пневмопривод 922-3506705/-01
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 922-3506705-01 | 922-3506705-01 | Пневмопривод |
Загрузка ...
|
|
| 922-3506705 | 922-3506705 | Пневмопривод |
Загрузка ...
|
|
| 1021-3506020-03 | 1021-3506020-03 | Трубопровод |
Загрузка ...
|
|
| 1025-3506560-02 | 1025-3506560-02 | Трубопровод |
Загрузка ...
|
|
| 1021-3506620 | 1021-3506620 | Трубопровод |
Загрузка ...
|
|
| 1025-3506560 | 1025-3506560 | Трубопровод |
Загрузка ...
|
|
| 1522М-3506050 | 1522М-3506050 | Трубопровод |
Загрузка ...
|
|
| 1021-3506020-06 | 1021-3506020-06 | Трубопровод |
Загрузка ...
|
|
| 1 | 923-3521510 | Головка соединительная |
Загрузка ...
|
|
| 2 | 012-015-19-2-4 | Кольцо |
Загрузка ...
|
|
| 3 | 1522-3506022 | Нипель |
Загрузка ...
|
|
| 4 | 1522-3506024 | Муфта |
Загрузка ...
|
|
| 5 | 1522-3506023 | Гайка |
Загрузка ...
|
|
| 6 | 1522М-3506051 | Трубка |
Загрузка ...
|
|
| 7 | 923-3514705-01 | Кран тормозной |
Загрузка ...
|
|
| 7 | 923-3514705 | Кран тормозной |
Загрузка ...
|
|
| 8 | 1025-3506561 | Трубка |
Загрузка ...
|
|
| 9 | 1021-3506021-06 | Трубка |
Загрузка ...
|
|
| 10 | 1522-3513551 | Тройник |
Загрузка ...
|
|
| 11 | 923-3513005 | Баллон |
Загрузка ...
|
|
| 12 | 80-3512006 | Контргайка |
Загрузка ...
|
|
| 13 | 014-017-19-2-4 | Кольцо |
Загрузка ...
|
|
| 14 | 70-3506028 | Муфта |
Загрузка ...
|
|
| 15 | 70-3506023 | Гайка накидная |
Загрузка ...
|
|
| 16 | 70-3506033 | Угольник |
Загрузка ...
|
|
| 16 | А29.51.000Б | Регулятор давления |
Загрузка ...
|
|
| 17 | 80-3512010 | Регулятор давления |
Загрузка ...
|
|
| 17 | 11.3512010-30 | Регулятор давления |
Загрузка ...
|
|
| 18 | 1021-3506621 | Трубопровод |
Загрузка ...
|
|
| 19 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 20 | 1321-8700031 | Хомут |
Загрузка ...
|
|
| 21 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 23 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 25 | 1021-3506610 | Трубопровод |
Загрузка ...
|
|
| 26 | 1025-3506623 | Гайка |
Загрузка ...
|
|
| 27 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 28 | 1025-3506622 | Штуцер |
Загрузка ...
|
|
| 29 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 30 | 70-1405013 | Шланг |
Загрузка ...
|
|
| 31 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | Шайба10.ОТ | Шайба |
Загрузка ...
|
|
| 33 | 70-6804011 | Держатель |
Загрузка ...
|
|
| 34 | 1025-3506561-02 | Трубка |
Загрузка ...
|
|
| 35 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 36 | 1021-3506021-03 | Трубка |
Загрузка ...
|
|
| 37 | 923-3521710 | Головка соединительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
