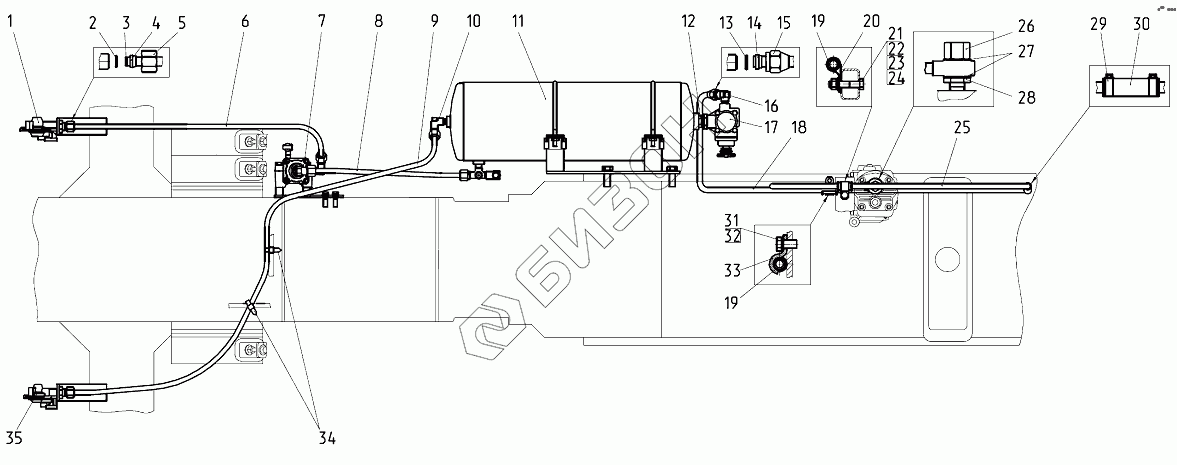

Графический каталог запасных частей к технике: МТЗ 922.5. Пневмопривод 923-3506505-04/-05

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
16
16
17
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали Цена
923-3506505-05 923-3506505-05 Пневмопривод
Загрузка ...
923-3506505-04 923-3506505-04 Пневмопривод
Загрузка ...
1021-3506620 1021-3506620 Трубопровод
Загрузка ...
1025-3506560-02 1025-3506560-02 Трубопровод
Загрузка ...
1021-3506020-01 1021-3506020-01 Трубопровод
Загрузка ...
1021-3506020 1021-3506020 Трубопровод
Загрузка ...
1 923-3521510 Головка соединительная
Загрузка ...
2 012-015-19-2-4 Кольцо
Загрузка ...
3 1522-3506022 Нипель
Загрузка ...
4 1522-3506024 Муфта
Загрузка ...
5 1522-3506023 Гайка
Загрузка ...
6 1021-3506021-01 Трубопровод
Загрузка ...
7 923М-3514005-01 Кран тормозной
Загрузка ...
7 923-3514505 Кран тормозной
Загрузка ...
8 1021-3506021 Трубка
Загрузка ...
9 1025-3506561-02 Трубка
Загрузка ...
10 1522-3514033 Угольник
Загрузка ...
11 923-3513005 Баллон
Загрузка ...
12 80-3512006 Контргайка
Загрузка ...
13 014-017-19-2-4 Кольцо
Загрузка ...
14 70-3506028 Муфта
Загрузка ...
15 70-3506023 Гайка накидная
Загрузка ...
16 70-3506033 Угольник
Загрузка ...
16 А29.51.000Б Регулятор давления
Загрузка ...
17 80-3512010 Регулятор давления
Загрузка ...
17 11.3512010-30 Регулятор давления
Загрузка ...
18 1021-3506621 Трубопровод
Загрузка ...
19 70-3506027 Втулка
Загрузка ...
20 1321-8700031 Хомут
Загрузка ...
21 М8-6gх40.88.35.019 Болт
Загрузка ...
22 Шайба8Т Шайба 8Т
Загрузка ...
23 М8-6Н.6.019 Гайка
Загрузка ...
24 С8.01.019 Шайба
Загрузка ...
25 1021-3506610 Трубопровод
Загрузка ...
26 1025-3506623 Гайка
Загрузка ...
27 40-4607038-А Шайба
Загрузка ...
28 1025-3506622 Штуцер
Загрузка ...
29 5000.02 Хомут с червячной резьбой 16-27
Загрузка ...
30 70-1405013 Шланг
Загрузка ...
31 М10-6gх30.88.35.019 Болт ГОСТ 7796-70
Загрузка ...
32 Шайба10.ОТ Шайба
Загрузка ...
33 70-6804011 Держатель
Загрузка ...
34 80-3723045-01 Манжета
Загрузка ...
35 923-3521505 Головка соединительная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
