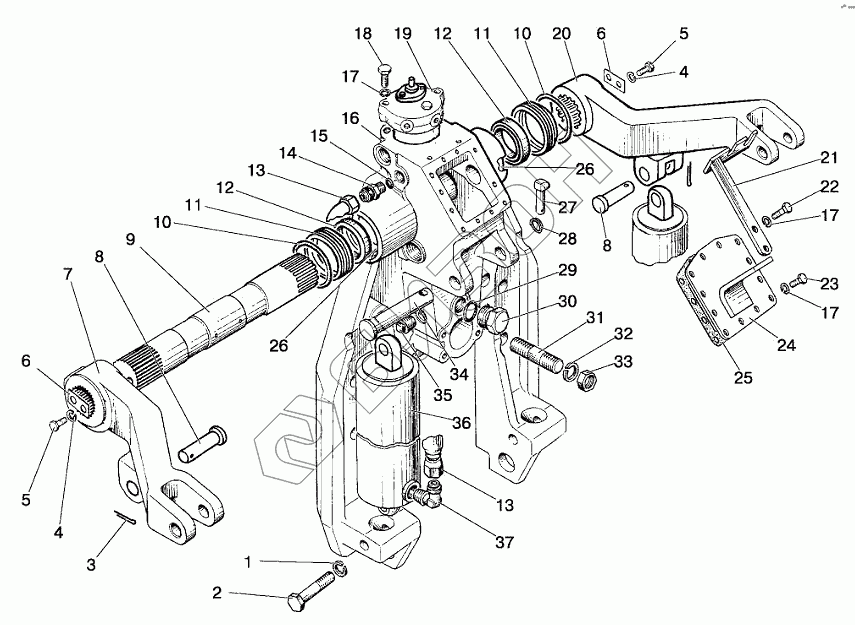

Графический каталог запасных частей к технике: МТЗ 923.5. Гидроподъемник
1
2
3
4
4
5
5
6
6
7
8
8
9
10
10
10
11
11
12
12
13
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
31
32
32
33
34
35
36
36
36
36
36
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 2 | М16-6gх75.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 5х36.019 | Шплинт |
Загрузка ...
|
|
| 4 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 5 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | 40-4605023-A2 | Шайба |
Загрузка ...
|
|
| 7 | 923-4635013 | Рычаг левый |
Загрузка ...
|
|
| 8 | 1221-4635016 | Палец |
Загрузка ...
|
|
| 9 | 923-4635014 | Вал |
Загрузка ...
|
|
| 10 | 079-085-36-2-2 | Кольцо |
Загрузка ...
|
|
| 11 | 820-4635091 | Стакан |
Загрузка ...
|
|
| 12 | BABSL60-72-7SIMRIT72NBR902 | Манжета |
Загрузка ...
|
|
| 13 | 820-4635115-01 | Рукав высокого давления |
Загрузка ...
|
|
| 14 | 820-4635083 | Штуцер |
Загрузка ...
|
|
| 15 | 012-015-19-2-4 | Кольцо |
Загрузка ...
|
|
| 16 | 1221-4635011-01 | Корпус |
Загрузка ...
|
|
| 17 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 18 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | 820-4634010 | Распределитель |
Загрузка ...
|
|
| 20 | 923-4635012 | Рычаг правый |
Загрузка ...
|
|
| 21 | 822-4635085 | Кронштейн |
Загрузка ...
|
|
| 22 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 820-4635125 | Крышка |
Загрузка ...
|
|
| 25 | 820-4635039 | Прокладка |
Загрузка ...
|
|
| 26 | 820-4635088 | Втулка |
Загрузка ...
|
|
| 27 | A61.05.005 | Чека |
Загрузка ...
|
|
| 28 | A61.05.004 | Кольцо |
Загрузка ...
|
|
| 29 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 30 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 31 | 1321-2707068-01 | Шпилька |
Загрузка ...
|
|
| 32 | 20ОТ | Шайба |
Загрузка ...
|
|
| 33 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 34 | A61.10.001 | Палец |
Загрузка ...
|
|
| 35 | ПККГ3/8dm | Пробка |
Загрузка ...
|
|
| 36 | 820-4625010-Б | Цилиндр |
Загрузка ...
|
|
| 36 | 820Н-4625010-Б | Цилиндр |
Загрузка ...
|
|
| 36 | 820Е-4625010-Б | Цилиндр |
Загрузка ...
|
|
| 36 | МЦП80х220-3 | Цилиндр |
Загрузка ...
|
|
| 37 | 820-4635084 | Угольник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
