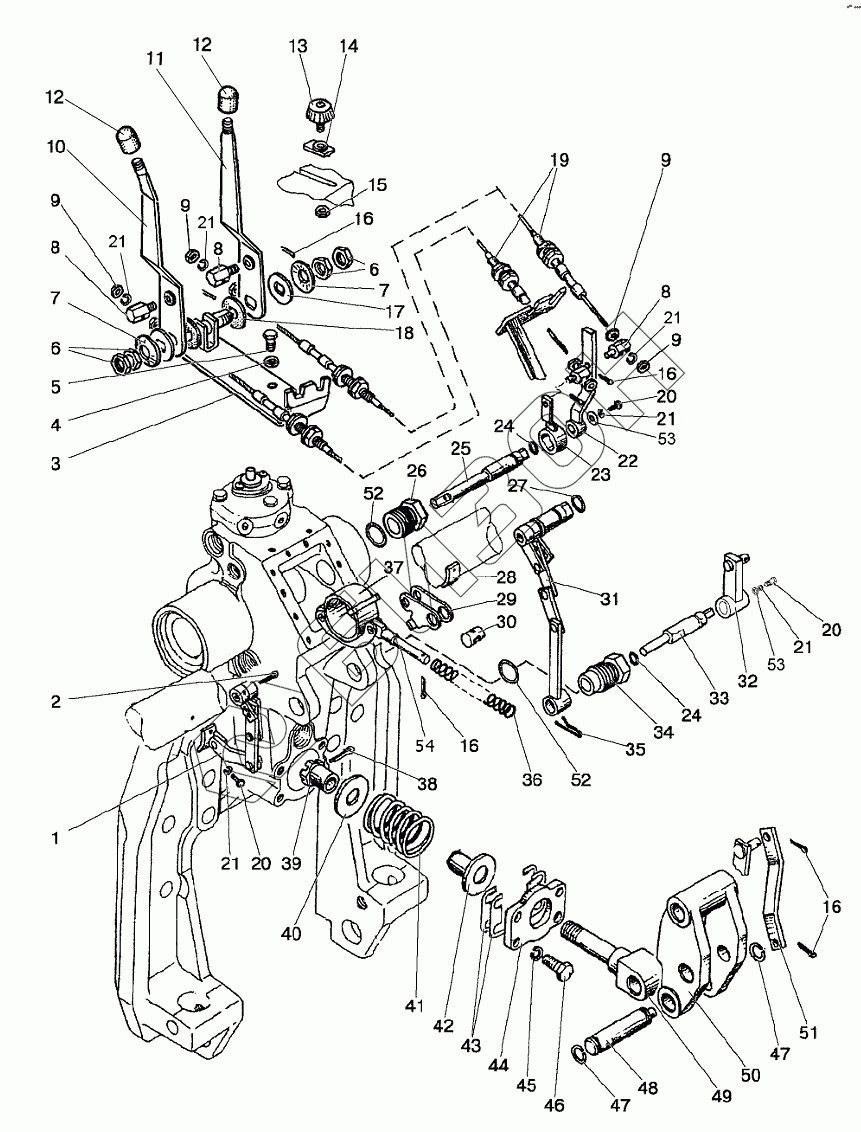

Графический каталог запасных частей к технике: МТЗ 923.5. Управление гидроподъемником
1
2
3
3
4
5
6
6
7
7
8
8
8
8
9
9
9
9
10
11
12
12
13
14
15
15
16
16
16
16
17
18
19
19
19
19
19
19
19
19
19
19
20
20
20
21
21
21
21
21
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
50
51
52
52
53
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221-4635010-01 | 1221-4635010-01 | Гидроподъемник |
Загрузка ...
|
|
| 923-4635005 | 923-4635005 | Гидроподъемник |
Загрузка ...
|
|
| 820-4635060 | 820-4635060 | Звено суммирующее |
Загрузка ...
|
|
| 820-4635020-A | 820-4635020-A | Датчик силовой |
Загрузка ...
|
|
| 1 | 820-4635025 | Звено |
Загрузка ...
|
|
| 2 | 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 3 | 923-4635090 | Кронштейн |
Загрузка ...
|
|
| 3 | 822-4635095 | Кронштейн |
Загрузка ...
|
|
| 4 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 5 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | М14х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 80B-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 8 | 80B-1108317 | Бонка |
Загрузка ...
|
|
| 9 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 923-4635100 | Рычаг силовой |
Загрузка ...
|
|
| 11 | 820-4635100-Б | Рычаг позиционный |
Загрузка ...
|
|
| 12 | A13.11.000 | Рукоятка |
Загрузка ...
|
|
| 13 | 80-4616070 | Винт |
Загрузка ...
|
|
| 14 | 820-4635082 | Упор |
Загрузка ...
|
|
| 15 | М6-6H.019 | Гайка |
Загрузка ...
|
|
| 16 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 17 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 18 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 19 | 822-4635015 | Трос |
Загрузка ...
|
|
| 19 | 400041-075-01350 | Трос дистанционного управления |
Загрузка ...
|
|
| 19 | 100.М4322.01350 | Трос дистанционного управления |
Загрузка ...
|
|
| 19 | 23.588.1.1.2.00.01-00 | Трос дистанционного управления |
Загрузка ...
|
|
| 19 | 772-L-TТ-75-1350 | Трос дистанционного управления |
Загрузка ...
|
|
| 19 | 100-4635300-02 | Трос дистанционного управления |
Загрузка ...
|
|
| 20 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 22 | 923-4635080 | Рычаг |
Загрузка ...
|
|
| 23 | 923-4635075 | Рычаг |
Загрузка ...
|
|
| 24 | 011-015-25-2-4 | Кольцо |
Загрузка ...
|
|
| 25 | 820-4635034 | Валик |
Загрузка ...
|
|
| 26 | 820-4635033-Б | Втулка |
Загрузка ...
|
|
| 27 | 019-023-25-2-4 | Кольцо |
Загрузка ...
|
|
| 28 | 820-4635046 | Скоба |
Загрузка ...
|
|
| 29 | 820-4635070 | Рычаг |
Загрузка ...
|
|
| 30 | 820-4635069 | Фиксатор |
Загрузка ...
|
|
| 31 | 820-4635030 | Звено |
Загрузка ...
|
|
| 32 | 820-4635015-Б | Рычаг |
Загрузка ...
|
|
| 33 | 820-4635016-B | Валик |
Загрузка ...
|
|
| 34 | 820-4635032-Б | Втулка |
Загрузка ...
|
|
| 35 | 820-4635049 | Шплинт |
Загрузка ...
|
|
| 36 | 820-4635063 | Пружина |
Загрузка ...
|
|
| 37 | 820-4635065 | Кронштейн |
Загрузка ...
|
|
| 38 | 4х22.019 | Шплинт |
Загрузка ...
|
|
| 39 | 820-4635024 | Гайка |
Загрузка ...
|
|
| 40 | 820-4635023 | Шайба |
Загрузка ...
|
|
| 41 | 820-4635022 | Пружина |
Загрузка ...
|
|
| 42 | 820-4635026-Б | Втулка |
Загрузка ...
|
|
| 43 | 820-4635044-Б | Прокладка |
Загрузка ...
|
|
| 44 | 820-4635043-Б | Крышка |
Загрузка ...
|
|
| 45 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 46 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | С22 | Кольцо |
Загрузка ...
|
|
| 48 | 820-4635018 | Палец |
Загрузка ...
|
|
| 49 | 820-4635021 | Шток |
Загрузка ...
|
|
| 50 | 820-4635019 | Серьга |
Загрузка ...
|
|
| 51 | 820-4635048 | Тяга |
Загрузка ...
|
|
| 52 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 53 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 54 | 820-4635064 | Шток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
