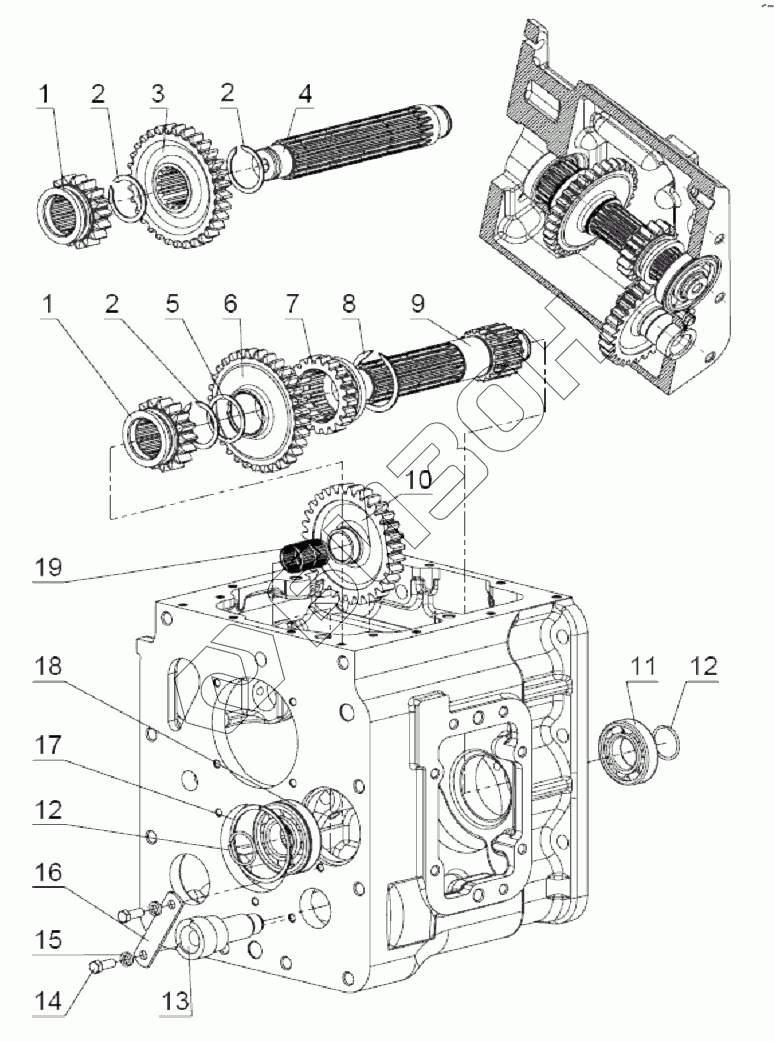

Графический каталог запасных частей к технике: МТЗ 923.5. Вал I передачи и заднего хода
1
1
2
2
2
3
4
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-1701080 | 70-1701080 | Шестерня с подшипником в сборе |
Загрузка ...
|
|
| 1 | 50-1701212-А | Шестерня I передачи и заднего хода |
Загрузка ...
|
|
| 2 | 2С50 | Кольцо |
Загрузка ...
|
|
| 3 | Ф50-1701224 | Шестерня |
Загрузка ...
|
|
| 4 | 50-1701380-А | Вал 1-ой передачи и 3.х. |
Загрузка ...
|
|
| 4 | 50-1701382-А | Вал 1-ой передачи и 3.х. |
Загрузка ...
|
|
| 5 | 70-1701226 | Шайба |
Загрузка ...
|
|
| 6 | 70-1701224 | Шестерня привода ходоуменьшителя |
Загрузка ...
|
|
| 7 | 70-1701072 | Шестерня включения ходоуменьшителя I |
Загрузка ...
|
|
| 8 | 2С65 | Кольцо |
Загрузка ...
|
|
| 9 | 70-1701382 | Вал I передачи и з.х. |
Загрузка ...
|
|
| 9 | 70-1701380 | Вал 1-ой передачи и заднего хода в сборе |
Загрузка ...
|
|
| 10 | 70-1701082 | Шестерня заднего хода промежуточная |
Загрузка ...
|
|
| 11 | 208А | Подшипник |
Загрузка ...
|
|
| 12 | ХЧМ-1701163 | Кольцо |
Загрузка ...
|
|
| 13 | 50-1701434-А | Ось |
Загрузка ...
|
|
| 14 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 16 | 50-1702082-А | Планка |
Загрузка ...
|
|
| 17 | Кольцо90 | Кольцо |
Загрузка ...
|
|
| 17 | 50-1701501 | Кольцо |
Загрузка ...
|
|
| 18 | 50308А | Подшипник |
Загрузка ...
|
|
| 19 | 3КК30х35х46Е | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
