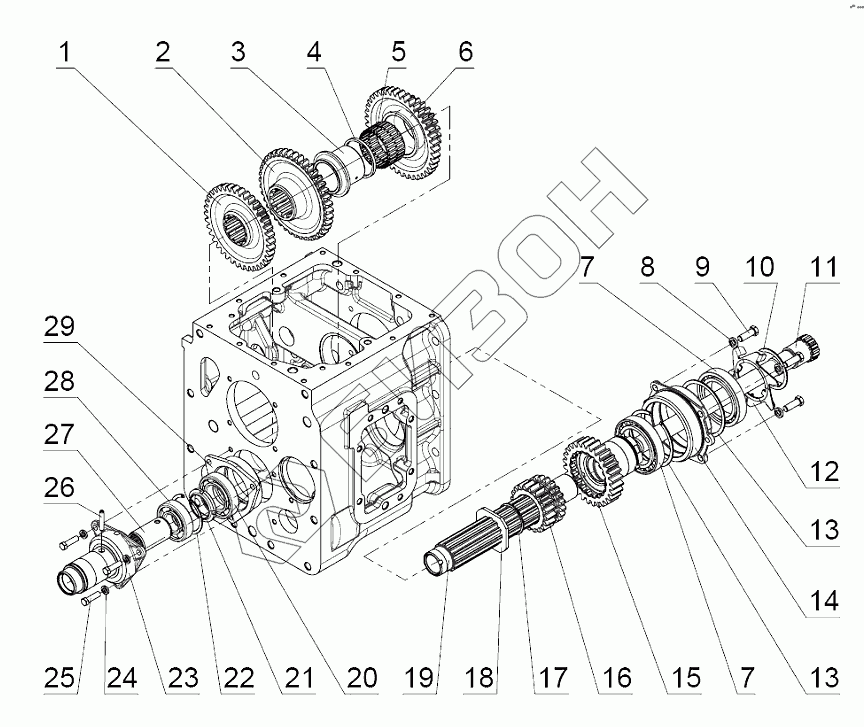

Графический каталог запасных частей к технике: МТЗ 923.5. Вал промежуточный. Вал внутренний
1
2
3
4
4
4
5
6
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-1701170 | 70-1701170 | Гнездо вала в сборе |
Загрузка ...
|
|
| 1 | 50-1701218 | Шестерня V передачи и з. х. |
Загрузка ...
|
|
| 2 | 50-1701216 | Шестерня IV передачи |
Загрузка ...
|
|
| 3 | 74-1701055-Б | Втулка |
Загрузка ...
|
|
| 4 | 74-1701057-Б | Втулка |
Загрузка ...
|
|
| 4 | 74-1701057-Б1 | Втулка |
Загрузка ...
|
|
| 5 | 3КК72х82х45Е | Подшипник |
Загрузка ...
|
|
| 6 | 50-1701190-А | Шестерня II ступени редуктора в сборе |
Загрузка ...
|
|
| 6 | 74-1701056-Б | Шестерня |
Загрузка ...
|
|
| 7 | 6-12115ЕМУШ1 | Подшипник |
Загрузка ...
|
|
| 8 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 9 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 2С75 | Кольцо |
Загрузка ...
|
|
| 11 | 50-1701185 | Вал внутренний |
Загрузка ...
|
|
| 12 | 50-1701401 | Крыльчатка |
Загрузка ...
|
|
| 13 | 2С115 | Кольцо |
Загрузка ...
|
|
| 14 | 50-1701195 | Стакан |
Загрузка ...
|
|
| 15 | 50-1701198-А | Шестерня II ступени редуктора |
Загрузка ...
|
|
| 16 | 70-1701196 | Шестерня 1-й ступени редуктора |
Загрузка ...
|
|
| 17 | 50-1701187 | Упор |
Загрузка ...
|
|
| 18 | 50-1701183 | Шайба упорная |
Загрузка ...
|
|
| 19 | 70-1701182-Б-01 | Вал промежуточный |
Загрузка ...
|
|
| 20 | 60210АУШ1 | Подшипник |
Загрузка ...
|
|
| 21 | 50-1701181 | Гайка вала |
Загрузка ...
|
|
| 22 | 2С80 | Кольцо |
Загрузка ...
|
|
| 23 | 70-1701186 | Гнездо |
Загрузка ...
|
|
| 24 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 25 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | А.8х45.65Г | Штифт |
Загрузка ...
|
|
| 27 | 50-1701188 | Втулка |
Загрузка ...
|
|
| 28 | 50-1701200 | Гнездо подшипника с подшипником в сборе |
Загрузка ...
|
|
| 28 | 307А | Подшипник |
Загрузка ...
|
|
| 29 | 50-1701184 | Гнездо подшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
