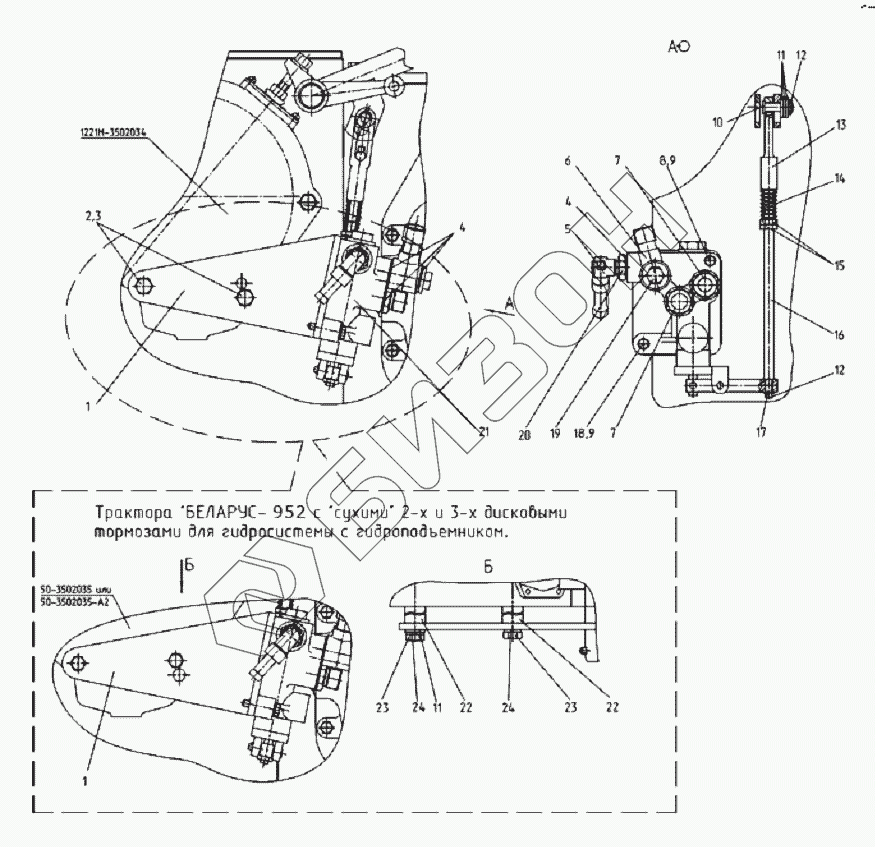

Графический каталог запасных частей к технике: МТЗ 952.5. Гидропривод
1221М-3502034
50-3502035
50-3502035-А2
1
1
2
3
4
4
5
6
7
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1025-3503910-01 | 1025-3503910-01 | Кран тормозной |
Загрузка ...
|
|
| 1221М-3502034 | 1221М-3502034 | Крышка |
Загрузка ...
|
|
| 50-3502035 | 50-3502035 | Кожух |
Загрузка ...
|
|
| 50-3502035-А2 | 50-3502035-А2 | Кожух |
Загрузка ...
|
|
| 1025-3503910 | 1025-3503910 | Кран тормозной |
Загрузка ...
|
|
| 1025-3503910-02 | 1025-3503910-02 | Кран тормозной |
Загрузка ...
|
|
| 1 | 920-3503010 | Кронштейн |
Загрузка ...
|
|
| 2 | 1221М-3502039-04 | Болт |
Загрузка ...
|
|
| 3 | 14.ОТ | Шайба |
Загрузка ...
|
|
| 4 | РМ22 | Шайба |
Загрузка ...
|
|
| 5 | 70-3513015 | Угольник |
Загрузка ...
|
|
| 6 | Е1221-4607029 | Угольник |
Загрузка ...
|
|
| 7 | 920-3503925-01 | Штуцер |
Загрузка ...
|
|
| 8 | М8-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 8Т | Шайба |
Загрузка ...
|
|
| 10 | 12х32 | Палец |
Загрузка ...
|
|
| 11 | С.12.01.019 | Шайба |
Загрузка ...
|
|
| 11 | С.12.01.019 | Шайба |
Загрузка ...
|
|
| 12 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 13 | 80-3514132 | Наконечник |
Загрузка ...
|
|
| 14 | ДСШ-14.21.141 | Пружина |
Загрузка ...
|
|
| 15 | М12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 16 | 920-3503121 | Тяга |
Загрузка ...
|
|
| 16 | 920-3503120 | Тяга |
Загрузка ...
|
|
| 17 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 18 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | 1522-4607011-А | Болт |
Загрузка ...
|
|
| 20 | МЛ131-3500002 | Переходник |
Загрузка ...
|
|
| 21 | 202104 | Клапан тормозной |
Загрузка ...
|
|
| 22 | 1025-3503911-01 | Втулка |
Загрузка ...
|
|
| 22 | 1025-3503911 | Втулка |
Загрузка ...
|
|
| 23 | 1522-2409034-04 | Болт |
Загрузка ...
|
|
| 24 | 12.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
