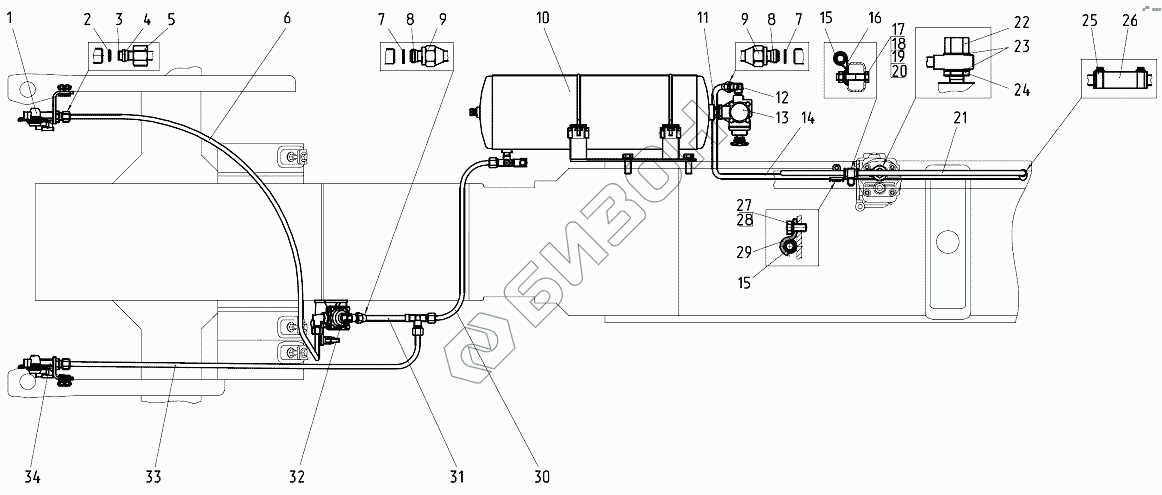

Графический каталог запасных частей к технике: МТЗ 952.5. Пневмопривод
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 920.5-3506505 | 920.5-3506505 | Пневмопривод |
Загрузка ...
|
|
| 1 | 1025-3521510 | Головка соединительная |
Загрузка ...
|
|
| 2 | 012-015-19-2-4 | Кольцо |
Загрузка ...
|
|
| 3 | 1522-3506022 | Нипель |
Загрузка ...
|
|
| 4 | 1522-3506024 | Муфта |
Загрузка ...
|
|
| 5 | 1522-3506023 | Гайка |
Загрузка ...
|
|
| 6 | 1025-3506560-02 | Трубопровод |
Загрузка ...
|
|
| 6 | 1025-3506561-02 | Трубка |
Загрузка ...
|
|
| 7 | 014-017-19-2-4 | Кольцо |
Загрузка ...
|
|
| 8 | 70-3506028 | Муфта |
Загрузка ...
|
|
| 9 | 70-3506023 | Гайка накидная |
Загрузка ...
|
|
| 10 | 923-3513005 | Баллон |
Загрузка ...
|
|
| 11 | 80-3512006 | Контргайка |
Загрузка ...
|
|
| 12 | 70-3506033 | Угольник |
Загрузка ...
|
|
| 13 | А29.51.000Б | Регулятор давления |
Загрузка ...
|
|
| 13 | 80-3512010 | Регулятор давления |
Загрузка ...
|
|
| 13 | 11.3512010-30 | Регулятор давления |
Загрузка ...
|
|
| 14 | 1021-3506620 | Трубопровод |
Загрузка ...
|
|
| 14 | 1021-3506621 | Трубопровод |
Загрузка ...
|
|
| 15 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 16 | 1321-8700031 | Хомут |
Загрузка ...
|
|
| 17 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | 8Т | Шайба |
Загрузка ...
|
|
| 19 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 1021-3506610 | Трубопровод |
Загрузка ...
|
|
| 21 | 1021-3506611 | Трубка |
Загрузка ...
|
|
| 22 | 1025-3506623 | Гайка |
Загрузка ...
|
|
| 23 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 24 | 1025-3506622 | Штуцер |
Загрузка ...
|
|
| 25 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 26 | 70-1405013 | Шланг |
Загрузка ...
|
|
| 27 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 29 | 70-6804011 | Держатель |
Загрузка ...
|
|
| 30 | 1021-3506020-02 | Трубопровод |
Загрузка ...
|
|
| 30 | 1021-3506020-02 | Трубопровод |
Загрузка ...
|
|
| 31 | 1025-3506550 | Трубопровод |
Загрузка ...
|
|
| 31 | 1025-3506540 | Трубопровод |
Загрузка ...
|
|
| 32 | 80М-3514005-02 | Кран тормозной |
Загрузка ...
|
|
| 33 | 1025-3506560-01 | Трубопровод |
Загрузка ...
|
|
| 33 | 1025-3506561-01 | Трубка |
Загрузка ...
|
|
| 34 | 1025-3521505 | Головка соединительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
