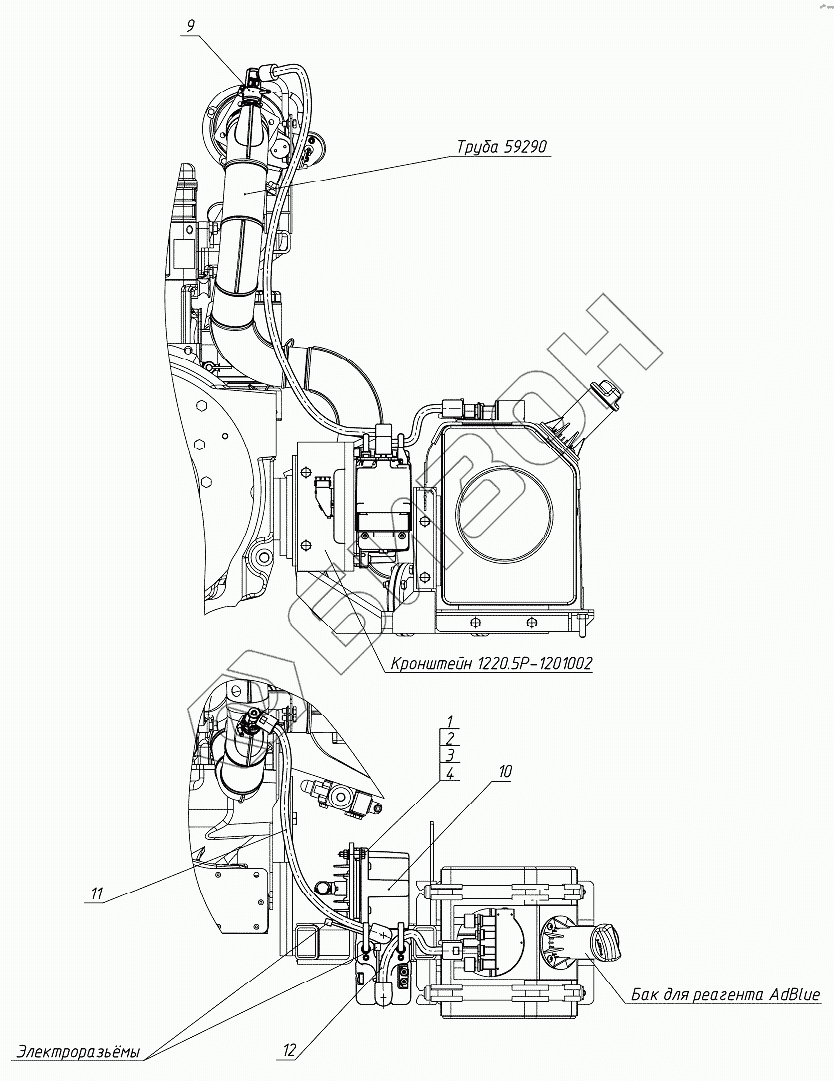

Графический каталог запасных частей к технике: МТЗ 952.5. Система подачи (1220.5Р-1204010)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
59290
1220.5Р-1201002
1
2
3
4
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1220.5Р-1204010 1220.5Р-1204010 Система подачи
Загрузка ...
59290 59290 Труба
Загрузка ...
1220.5Р-1201002 1220.5Р-1201002 Кронштейн
Загрузка ...
1 М8-6gх40.88.35.019 Болт
Загрузка ...
2 М8-6Н.6.019 Гайка
Загрузка ...
3 С8.01.019 Шайба
Загрузка ...
4 Шайба
Загрузка ...
9 98000197 Форсунка с хомутом крепления
Загрузка ...
10 98000371 Подающий модуль с блоком управления дозирования
Загрузка ...
11 Н01304100013 Трубопровод
Загрузка ...
12 Н01904100003 Трубопровод
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
