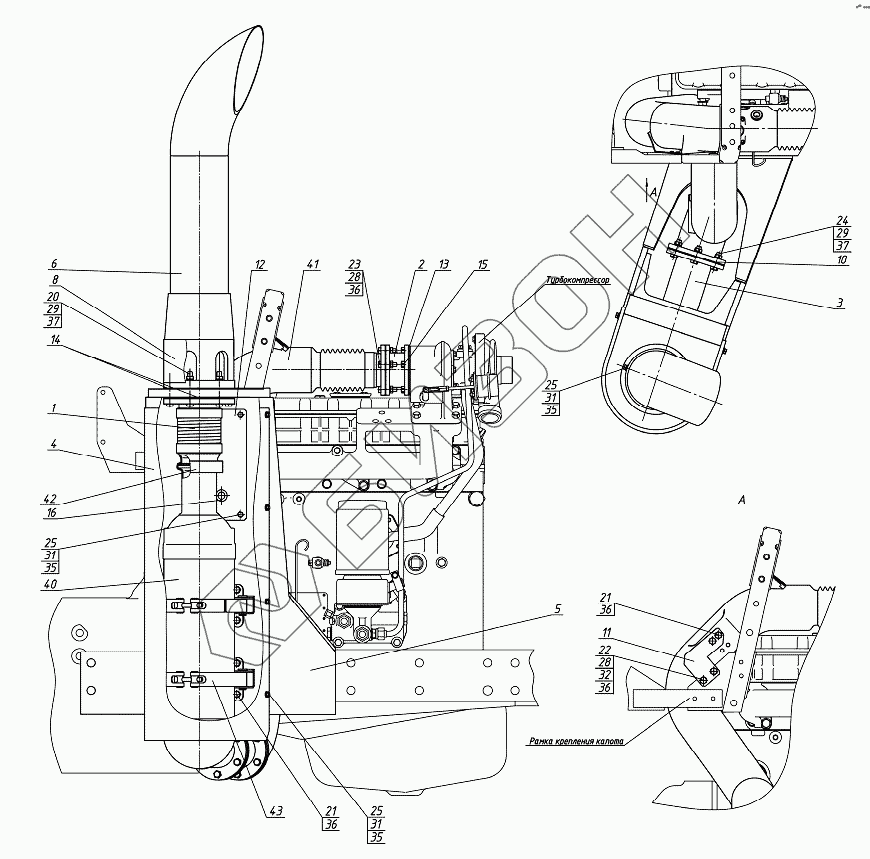

Графический каталог запасных частей к технике: МТЗ 952.5. Установка глушителя (1220.5-1205005)
1
2
3
4
5
6
8
10
11
12
13
14
15
16
20
21
21
22
23
24
25
25
25
28
28
29
29
31
31
31
32
35
35
35
36
36
36
36
37
37
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1220.5-1205005 | 1220.5-1205005 | Установка глушителя |
Загрузка ...
|
|
| 1 | 1220.5-1205110 | Компенсатор |
Загрузка ...
|
|
| 2 | 1220.5-1205120 | Патрубок |
Загрузка ...
|
|
| 3 | 1220.5-1205130 | Патрубок |
Загрузка ...
|
|
| 4 | 1220.5-1205700 | Ограждение |
Загрузка ...
|
|
| 5 | 1220.5-1205835 | Установка кронштейна |
Загрузка ...
|
|
| 6 | 1221.5-1205110 | Труба глушителя |
Загрузка ...
|
|
| 8 | 2022.5-1205020 | Ограждение |
Загрузка ...
|
|
| 10 | 1220.5-1205001 | Прокладка |
Загрузка ...
|
|
| 11 | 1220.5-1205009 | Кронштейн |
Загрузка ...
|
|
| 12 | 1220.5-1205011 | Крышка |
Загрузка ...
|
|
| 13 | 921-1205004 | Прокладка |
Загрузка ...
|
|
| 14 | 2022.5-1205001 | Прокладка |
Загрузка ...
|
|
| 15 | 265-1205028 | Болт |
Загрузка ...
|
|
| 16 | 70-3723042-02 | Втулка |
Загрузка ...
|
|
| 20 | М10-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | М6-6gх12.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 29 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 32 | С8.01 | Шайба |
Загрузка ...
|
|
| 35 | 6Т | Шайба |
Загрузка ...
|
|
| 36 | 8Т | Шайба |
Загрузка ...
|
|
| 37 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 40 | SCR | SCR катализатор |
Загрузка ...
|
|
| 41 | Трубопровод | Выхлопной трубопровод со стандартным смесителем DNOX, с сильфоном |
Загрузка ...
|
|
| 42 | V-хомут | V-хомут |
Загрузка ...
|
|
| 43 | Хомут | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
