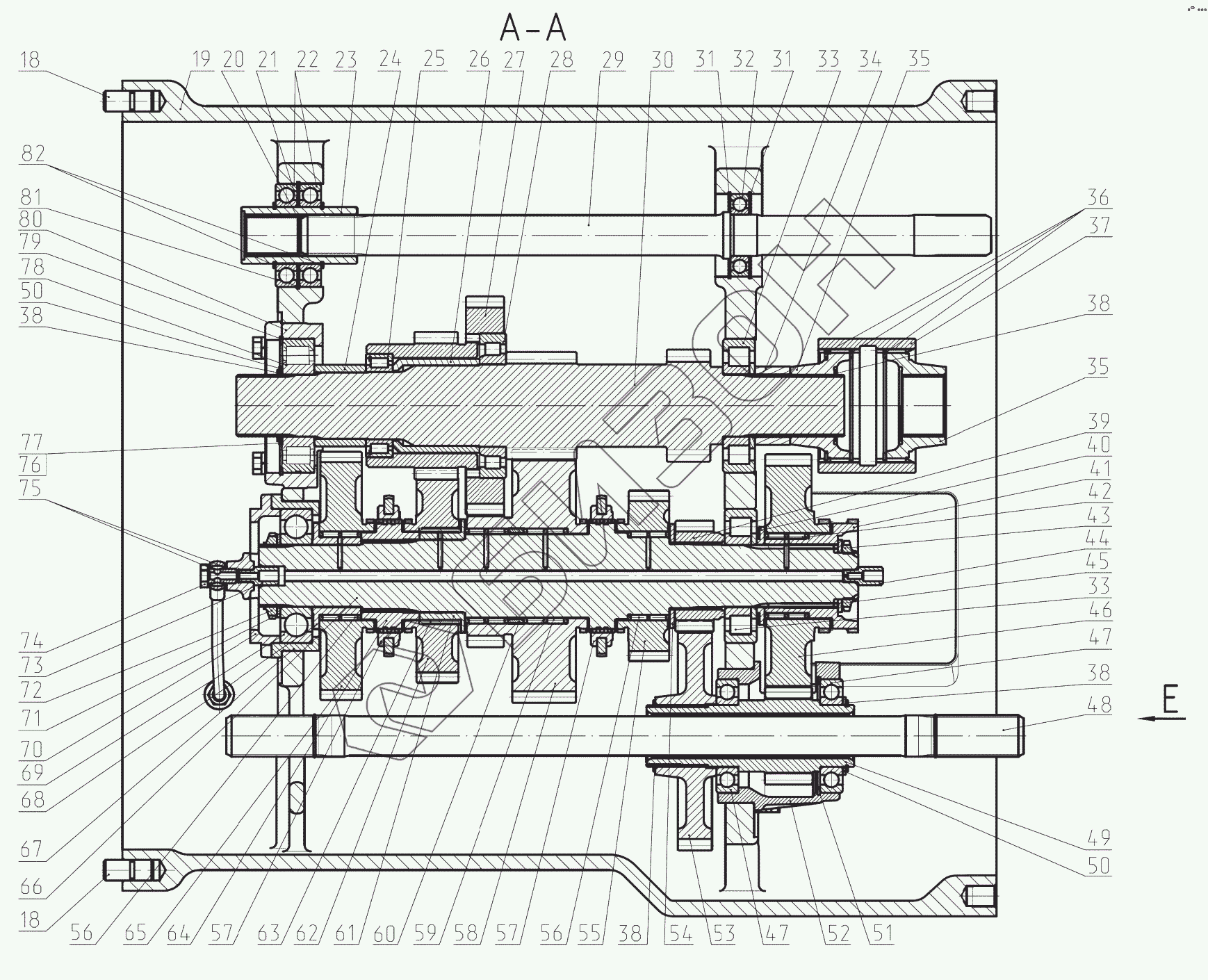

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Коробка передач
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
33
34
35
35
36
37
38
38
38
38
39
40
41
42
43
44
45
46
47
47
48
49
50
50
51
52
53
54
55
56
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-1700010-Б | 3522-1700010-Б | Коробка передач |
Загрузка ...
|
|
| 1 | Болт М10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 3 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 4 | Болт М10-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 2822-1701210 | Трубопровод |
Загрузка ...
|
|
| 6 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 7 | Кольцо 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 8 | 2822-1701109 | Штуцер |
Загрузка ...
|
|
| 9 | Болт М10-6дх55.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 3022-1702090 | Кронштейн |
Загрузка ...
|
|
| 11 | ШЦК 10х25 | Штифт |
Загрузка ...
|
|
| 12 | Болт М10-6дх50.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 3022-1702020 | Крышка |
Загрузка ...
|
|
| 14 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 15 | Шайба 12 | Шайба |
Загрузка ...
|
|
| 16 | 3522-1702040 | Крышка |
Загрузка ...
|
|
| 17 | 3022-1702095 | Кронштейн |
Загрузка ...
|
|
| 18 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 19 | 2823-1701025-А2 | Корпус |
Загрузка ...
|
|
| 20 | Кольцо С35 | Кольцо |
Загрузка ...
|
|
| 21 | 2823-1701026 | Шайба |
Загрузка ...
|
|
| 22 | 211 АУШ1 | Подшипник |
Загрузка ...
|
|
| 23 | 2823-1701162 | Втулка |
Загрузка ...
|
|
| 24 | 3522-1701104 | Втулка |
Загрузка ...
|
|
| 25 | SKF NCF 3013 CV | Подшипник |
Загрузка ...
|
|
| 26 | 3522-1701147 | Втулка |
Загрузка ...
|
|
| 27 | 3522-1701103 | Блок зубчатых колес |
Загрузка ...
|
|
| 28 | SKF NJ 216 ECJ | Подшипник |
Загрузка ...
|
|
| 29 | 2823-1701163 | Вал |
Загрузка ...
|
|
| 30 | 3522-1701102-Б | Вал |
Загрузка ...
|
|
| 31 | Кольцо C80 | Кольцо |
Загрузка ...
|
|
| 32 | 208А | Подшипник |
Загрузка ...
|
|
| 33 | 692312КМ | Подшипник |
Загрузка ...
|
|
| 34 | 3522-1701106 | Втулка |
Загрузка ...
|
|
| 35 | 3522-1701023-Б | Втулка |
Загрузка ...
|
|
| 36 | Кольцо 2С102 | Кольцо |
Загрузка ...
|
|
| 37 | 3522-1701048-Б | Втулка |
Загрузка ...
|
|
| 38 | Кольцо 2С60 | Кольцо |
Загрузка ...
|
|
| 39 | 2823-1701136-А | Шестерня |
Загрузка ...
|
|
| 40 | 2822-1701123 | Втулка |
Загрузка ...
|
|
| 41 | 3022-1701124 | Втулка |
Загрузка ...
|
|
| 42 | 664714Е | Подшипник |
Загрузка ...
|
|
| 43 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 44 | 80-1701053 | Дроссель |
Загрузка ...
|
|
| 45 | 80-1601082 | Шайба |
Загрузка ...
|
|
| 46 | 2822-1701126 | Шестерня |
Загрузка ...
|
|
| 47 | 212 АУШ1 | Подшипник |
Загрузка ...
|
|
| 48 | 2522-1802040 | Вал |
Загрузка ...
|
|
| 49 | 2822-1701132 | Вал |
Загрузка ...
|
|
| 50 | 3022-1701033 | Шайба |
Загрузка ...
|
|
| 51 | Кольцо 2С110 | Кольцо |
Загрузка ...
|
|
| 52 | 2823-1701134 | Стакан |
Загрузка ...
|
|
| 53 | 2823-1701133-А | Шестерня |
Загрузка ...
|
|
| 54 | 2823-1701131 | Шайба |
Загрузка ...
|
|
| 55 | 3022-1701121 | Шестерня |
Загрузка ...
|
|
| 56 | 664915Е | Подшипник |
Загрузка ...
|
|
| 57 | 112-1701316 | Муфта |
Загрузка ...
|
|
| 58 | 3522-1701111 | Блок зубчатых колес |
Загрузка ...
|
|
| 59 | 664916Е | Подшипник |
Загрузка ...
|
|
| 60 | 2822-1701148 | Втулка |
Загрузка ...
|
|
| 61 | 2822-1701118 | Втулка |
Загрузка ...
|
|
| 62 | 2822-1701137 | Шестерня |
Загрузка ...
|
|
| 63 | Подшипник КК 85х93х40Д | Подшипник |
Загрузка ...
|
|
| 64 | 2822-1701114 | Втулка |
Загрузка ...
|
|
| 65 | 2822-1701113 | Шестерня |
Загрузка ...
|
|
| 66 | 2823-1701112 | Вал |
Загрузка ...
|
|
| 67 | 3022-1701127 | Стакан |
Загрузка ...
|
|
| 68 | 2822-1701116 | Втулка |
Загрузка ...
|
|
| 69 | SKF 6312 | Подшипник |
Загрузка ...
|
|
| 69 | SNR 6312 | Подшипник |
Загрузка ...
|
|
| 70 | 2822-1701108 | Крышка |
Загрузка ...
|
|
| 71 | 1520-1701051 | Шайба |
Загрузка ...
|
|
| 72 | 2823-1701049 | Гайка |
Загрузка ...
|
|
| 73 | 2822-1701053 | Дроссель |
Загрузка ...
|
|
| 74 | Д18-051 | Болт |
Загрузка ...
|
|
| 75 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 76 | 2522-1701324 | Прокладка |
Загрузка ...
|
|
| 77 | 2522-1701324-01 | Прокладка |
Загрузка ...
|
|
| 78 | 692312 КМ | Подшипник |
Загрузка ...
|
|
| 79 | Кольцо С130 | Кольцо |
Загрузка ...
|
|
| 80 | 3522-1701107 | Стакан |
Загрузка ...
|
|
| 81 | Кольцо 2С100 | Кольцо |
Загрузка ...
|
|
| 82 | Кольцо 2С55 | Кольцо |
Загрузка ...
|
|
| 83 | 3022-1702065 | Вилка |
Загрузка ...
|
|
| 84 | 3022-1702064 | Вилка |
Загрузка ...
|
|
| 85 | 3022-1702061 | Поводок |
Загрузка ...
|
|
| 86 | 220-1702061 | Болт |
Загрузка ...
|
|
| 87 | 2522-1702026 | Прокладка |
Загрузка ...
|
|
| 88 | Проволока 1,6-0-С | Проволока |
Загрузка ...
|
|
| 89 | 3022-1702066 | Поводок |
Загрузка ...
|
|
| 90 | 36-1702110 | Винт установочный |
Загрузка ...
|
|
| 91 | 3022-1702063 | Поводок |
Загрузка ...
|
|
| 92 | 3022-1702062 | Поводок |
Загрузка ...
|
|
| 93 | ВК 12-21 | Выключатель |
Загрузка ...
|
|
| 94 | 2822-1702084 | Переходник |
Загрузка ...
|
|
| 95 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 96 | 80-1701395 | Пружина |
Загрузка ...
|
|
| 97 | 2822-1702083-Б | Толкатель |
Загрузка ...
|
|
| 98 | Шарик 10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 99 | 3022-1702046 | Прокладка |
Загрузка ...
|
|
| 100 | 2522-1702081 | Штифт |
Загрузка ...
|
|
| 101 | 3022-1701146 | Планка |
Загрузка ...
|
|
| 102 | 692309КМ | Подшипник |
Загрузка ...
|
|
| 103 | 3022-1701142 | Вал |
Загрузка ...
|
|
| 104 | 3022-1701149 | Втулка |
Загрузка ...
|
|
| 105 | 3022-1701144 | Шестерня |
Загрузка ...
|
|
| 106 | 3022-1701143 | Шестерня |
Загрузка ...
|
|
| 107 | 80-1701396 | Кольцо |
Загрузка ...
|
|
| 108 | 2823-1701166 | Винт |
Загрузка ...
|
|
| 109 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
