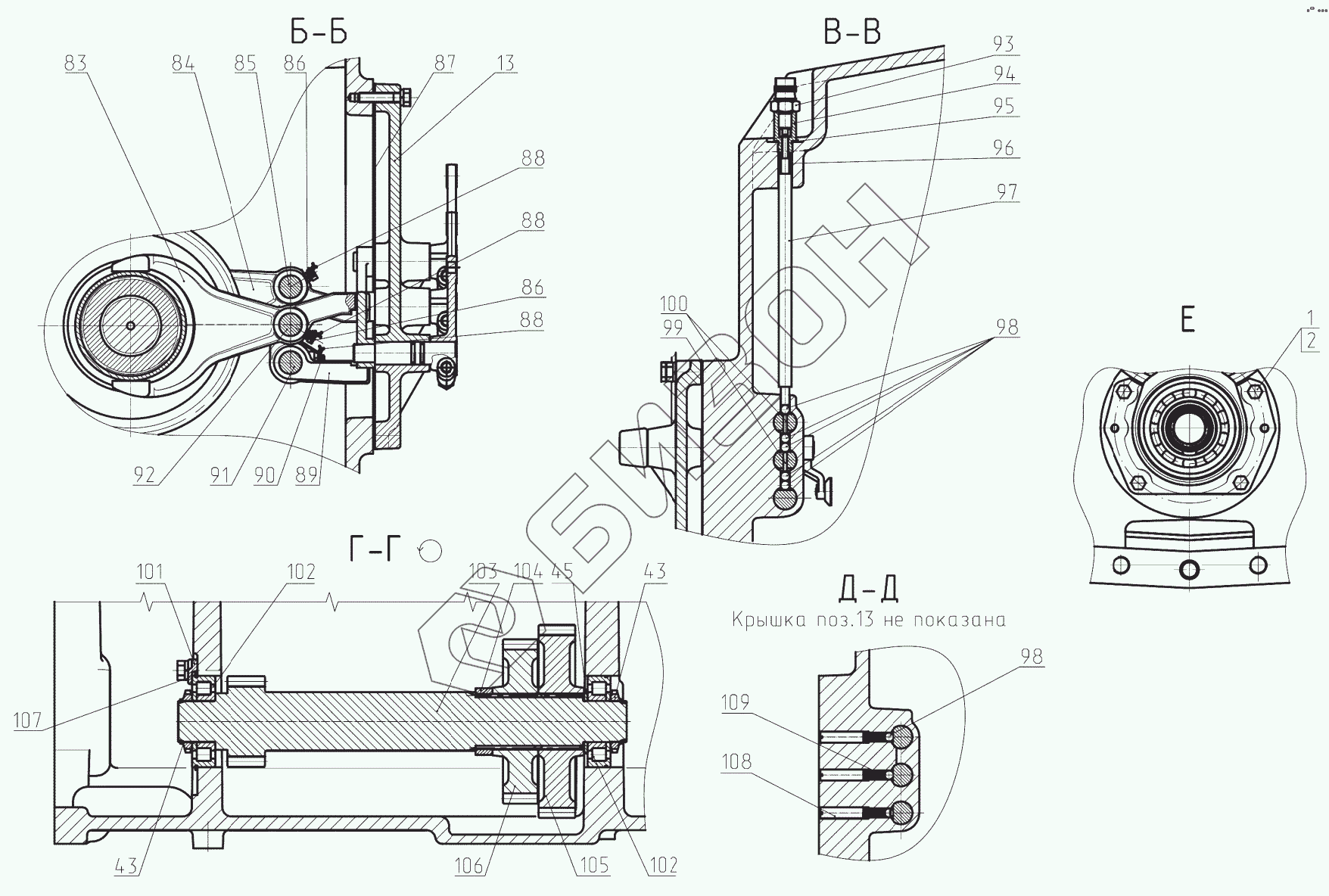

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Коробка передач
3522-1700010-Б
1
2
13
43
43
45
83
84
85
86
86
87
88
88
88
89
90
91
92
93
94
95
96
97
98
98
99
100
101
102
102
103
104
105
106
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-1700010-Б | 3522-1700010-Б | Коробка передач |
Загрузка ...
|
|
| 1 | Болт М10-6дх30.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | Шайба 10 | Шайба 10 |
Загрузка ...
|
|
| 3 | 50-1002318-Б | Рым |
Загрузка ...
|
|
| 4 | Болт М10-6дх40.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 2822-1701210 | Трубопровод |
Загрузка ...
|
|
| 6 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 7 | Кольцо 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 8 | 2822-1701109 | Штуцер |
Загрузка ...
|
|
| 9 | Болт М10-6дх55.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | 3022-1702090 | Кронштейн |
Загрузка ...
|
|
| 11 | ШЦК 10х25 | Штифт |
Загрузка ...
|
|
| 12 | Болт М10-6дх50.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 3022-1702020 | Крышка |
Загрузка ...
|
|
| 14 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 15 | Шайба 12 | Шайба |
Загрузка ...
|
|
| 16 | 3522-1702040 | Крышка |
Загрузка ...
|
|
| 17 | 3022-1702095 | Кронштейн |
Загрузка ...
|
|
| 18 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 19 | 2823-1701025-А2 | Корпус |
Загрузка ...
|
|
| 20 | Кольцо С35 | Кольцо |
Загрузка ...
|
|
| 21 | 2823-1701026 | Шайба |
Загрузка ...
|
|
| 22 | 211 АУШ1 | Подшипник |
Загрузка ...
|
|
| 23 | 2823-1701162 | Втулка |
Загрузка ...
|
|
| 24 | 3522-1701104 | Втулка |
Загрузка ...
|
|
| 25 | SKF NCF 3013 CV | Подшипник |
Загрузка ...
|
|
| 26 | 3522-1701147 | Втулка |
Загрузка ...
|
|
| 27 | 3522-1701103 | Блок зубчатых колес |
Загрузка ...
|
|
| 28 | SKF NJ 216 ECJ | Подшипник |
Загрузка ...
|
|
| 29 | 2823-1701163 | Вал |
Загрузка ...
|
|
| 30 | 3522-1701102-Б | Вал |
Загрузка ...
|
|
| 31 | Кольцо C80 | Кольцо |
Загрузка ...
|
|
| 32 | 208А | Подшипник |
Загрузка ...
|
|
| 33 | 692312КМ | Подшипник |
Загрузка ...
|
|
| 34 | 3522-1701106 | Втулка |
Загрузка ...
|
|
| 35 | 3522-1701023-Б | Втулка |
Загрузка ...
|
|
| 36 | Кольцо 2С102 | Кольцо |
Загрузка ...
|
|
| 37 | 3522-1701048-Б | Втулка |
Загрузка ...
|
|
| 38 | Кольцо 2С60 | Кольцо |
Загрузка ...
|
|
| 39 | 2823-1701136-А | Шестерня |
Загрузка ...
|
|
| 40 | 2822-1701123 | Втулка |
Загрузка ...
|
|
| 41 | 3022-1701124 | Втулка |
Загрузка ...
|
|
| 42 | 664714Е | Подшипник |
Загрузка ...
|
|
| 43 | 80-1701045 | Гайка |
Загрузка ...
|
|
| 44 | 80-1701053 | Дроссель |
Загрузка ...
|
|
| 45 | 80-1601082 | Шайба |
Загрузка ...
|
|
| 46 | 2822-1701126 | Шестерня |
Загрузка ...
|
|
| 47 | 212 АУШ1 | Подшипник |
Загрузка ...
|
|
| 48 | 2522-1802040 | Вал |
Загрузка ...
|
|
| 49 | 2822-1701132 | Вал |
Загрузка ...
|
|
| 50 | 3022-1701033 | Шайба |
Загрузка ...
|
|
| 51 | Кольцо 2С110 | Кольцо |
Загрузка ...
|
|
| 52 | 2823-1701134 | Стакан |
Загрузка ...
|
|
| 53 | 2823-1701133-А | Шестерня |
Загрузка ...
|
|
| 54 | 2823-1701131 | Шайба |
Загрузка ...
|
|
| 55 | 3022-1701121 | Шестерня |
Загрузка ...
|
|
| 56 | 664915Е | Подшипник |
Загрузка ...
|
|
| 57 | 112-1701316 | Муфта |
Загрузка ...
|
|
| 58 | 3522-1701111 | Блок зубчатых колес |
Загрузка ...
|
|
| 59 | 664916Е | Подшипник |
Загрузка ...
|
|
| 60 | 2822-1701148 | Втулка |
Загрузка ...
|
|
| 61 | 2822-1701118 | Втулка |
Загрузка ...
|
|
| 62 | 2822-1701137 | Шестерня |
Загрузка ...
|
|
| 63 | Подшипник КК 85х93х40Д | Подшипник |
Загрузка ...
|
|
| 64 | 2822-1701114 | Втулка |
Загрузка ...
|
|
| 65 | 2822-1701113 | Шестерня |
Загрузка ...
|
|
| 66 | 2823-1701112 | Вал |
Загрузка ...
|
|
| 67 | 3022-1701127 | Стакан |
Загрузка ...
|
|
| 68 | 2822-1701116 | Втулка |
Загрузка ...
|
|
| 69 | SKF 6312 | Подшипник |
Загрузка ...
|
|
| 69 | SNR 6312 | Подшипник |
Загрузка ...
|
|
| 70 | 2822-1701108 | Крышка |
Загрузка ...
|
|
| 71 | 1520-1701051 | Шайба |
Загрузка ...
|
|
| 72 | 2823-1701049 | Гайка |
Загрузка ...
|
|
| 73 | 2822-1701053 | Дроссель |
Загрузка ...
|
|
| 74 | Д18-051 | Болт |
Загрузка ...
|
|
| 75 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 76 | 2522-1701324 | Прокладка |
Загрузка ...
|
|
| 77 | 2522-1701324-01 | Прокладка |
Загрузка ...
|
|
| 78 | 692312 КМ | Подшипник |
Загрузка ...
|
|
| 79 | Кольцо С130 | Кольцо |
Загрузка ...
|
|
| 80 | 3522-1701107 | Стакан |
Загрузка ...
|
|
| 81 | Кольцо 2С100 | Кольцо |
Загрузка ...
|
|
| 82 | Кольцо 2С55 | Кольцо |
Загрузка ...
|
|
| 83 | 3022-1702065 | Вилка |
Загрузка ...
|
|
| 84 | 3022-1702064 | Вилка |
Загрузка ...
|
|
| 85 | 3022-1702061 | Поводок |
Загрузка ...
|
|
| 86 | 220-1702061 | Болт |
Загрузка ...
|
|
| 87 | 2522-1702026 | Прокладка |
Загрузка ...
|
|
| 88 | Проволока 1,6-0-С | Проволока |
Загрузка ...
|
|
| 89 | 3022-1702066 | Поводок |
Загрузка ...
|
|
| 90 | 36-1702110 | Винт установочный |
Загрузка ...
|
|
| 91 | 3022-1702063 | Поводок |
Загрузка ...
|
|
| 92 | 3022-1702062 | Поводок |
Загрузка ...
|
|
| 93 | ВК 12-21 | Выключатель |
Загрузка ...
|
|
| 94 | 2822-1702084 | Переходник |
Загрузка ...
|
|
| 95 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 96 | 80-1701395 | Пружина |
Загрузка ...
|
|
| 97 | 2822-1702083-Б | Толкатель |
Загрузка ...
|
|
| 98 | Шарик 10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 99 | 3022-1702046 | Прокладка |
Загрузка ...
|
|
| 100 | 2522-1702081 | Штифт |
Загрузка ...
|
|
| 101 | 3022-1701146 | Планка |
Загрузка ...
|
|
| 102 | 692309КМ | Подшипник |
Загрузка ...
|
|
| 103 | 3022-1701142 | Вал |
Загрузка ...
|
|
| 104 | 3022-1701149 | Втулка |
Загрузка ...
|
|
| 105 | 3022-1701144 | Шестерня |
Загрузка ...
|
|
| 106 | 3022-1701143 | Шестерня |
Загрузка ...
|
|
| 107 | 80-1701396 | Кольцо |
Загрузка ...
|
|
| 108 | 2823-1701166 | Винт |
Загрузка ...
|
|
| 109 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
