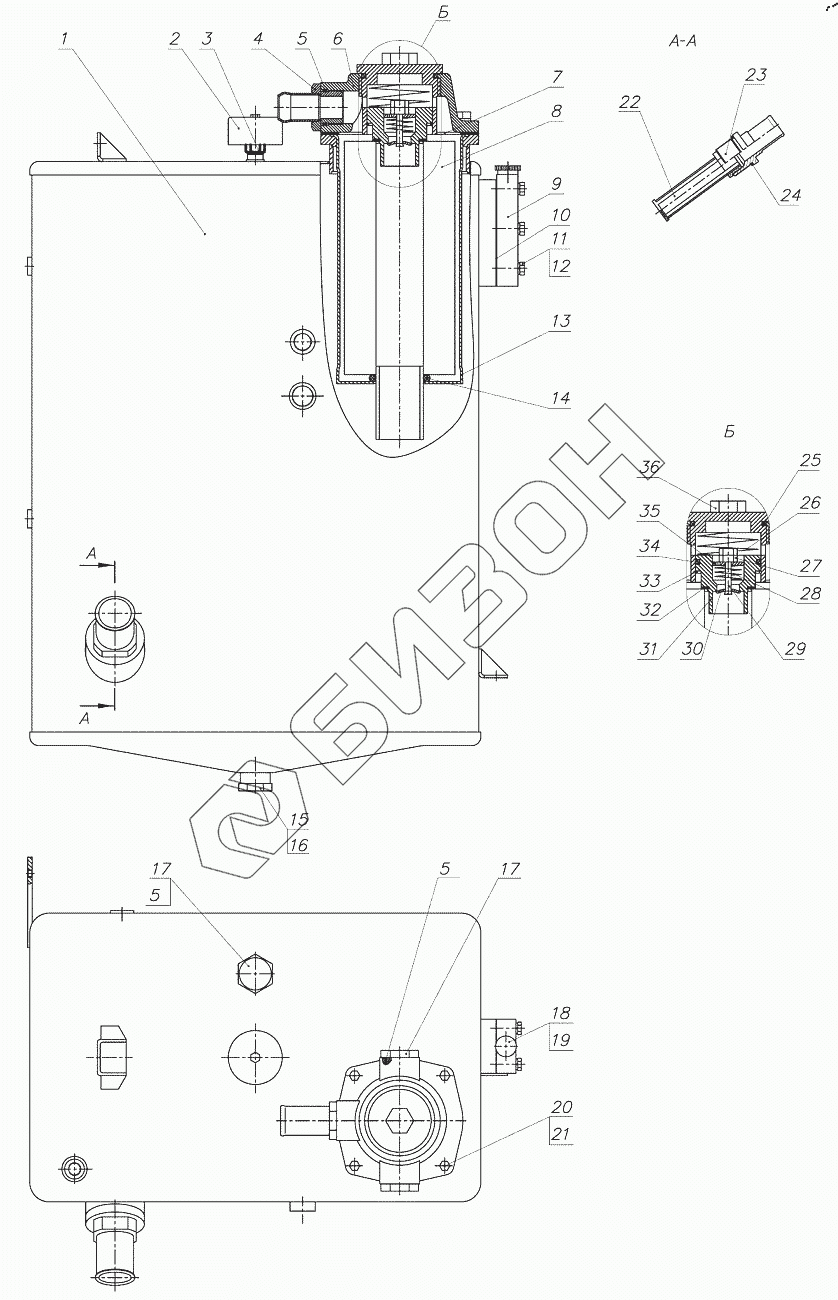

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Бак Р3522-4608310-А
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р3522-4608310-А | Р3522-4608310-А | Бак |
Загрузка ...
|
|
| 1 | Р3522-4608320 | Бак |
Загрузка ...
|
|
| 2 | ФС-01 | Фильтр - сапун ФС-01 |
Загрузка ...
|
|
| 3 | 4600.17 | Шайба М12 400-867-4490-41 |
Загрузка ...
|
|
| 4 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 5 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 6 | 2522-4608211 | Крышка |
Загрузка ...
|
|
| 7 | 822-4608112 | Прокладка |
Загрузка ...
|
|
| 8 | 4600.30 | Элемент фильтрующий |
Загрузка ...
|
|
| 9 | 30224608018 | Плита |
Загрузка ...
|
|
| 10 | 85-4608086-А | Прокладка |
Загрузка ...
|
|
| 11 | Болт М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | Шайба 6Т | Шайба 6Т |
Загрузка ...
|
|
| 13 | 822-4608020-А | Корпус фильтра |
Загрузка ...
|
|
| 14 | 042-050-46-2-4 | Кольцо |
Загрузка ...
|
|
| 15 | 3022-4608017 | Заглушка |
Загрузка ...
|
|
| 16 | 024-028-25-2-2 | Кольцо |
Загрузка ...
|
|
| 17 | 80-4608021 | Заглушка |
Загрузка ...
|
|
| 18 | 082-4608130 | Масломер |
Загрузка ...
|
|
| 19 | 011-015-25-2-4 | Кольцо |
Загрузка ...
|
|
| 20 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 22 | 2822-4608050-Б | Фильтр |
Загрузка ...
|
|
| 23 | 2822-4608033-Б | Штуцер |
Загрузка ...
|
|
| 24 | 055-060-306-2-4 | Кольцо |
Загрузка ...
|
|
| 25 | 066-071-30-2-2 | Кольцо |
Загрузка ...
|
|
| 26 | 80-4608057 | Пружина |
Загрузка ...
|
|
| 27 | Гайка М6-6Н.5 | Гайка |
Загрузка ...
|
|
| 28 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 29 | Винт В1.М6-6gх40.66 | Винт |
Загрузка ...
|
|
| 30 | 8.20.004 | Клапан |
Загрузка ...
|
|
| 31 | 822-4608041 | Клапан |
Загрузка ...
|
|
| 32 | 822-4608042 | Кольцо |
Загрузка ...
|
|
| 33 | 822-4608032 | Кольцо |
Загрузка ...
|
|
| 34 | 055-060-30-2-4 | Кольцо |
Загрузка ...
|
|
| 35 | 8.20.005 | Шайба опорная |
Загрузка ...
|
|
| 36 | 822-4608031 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
