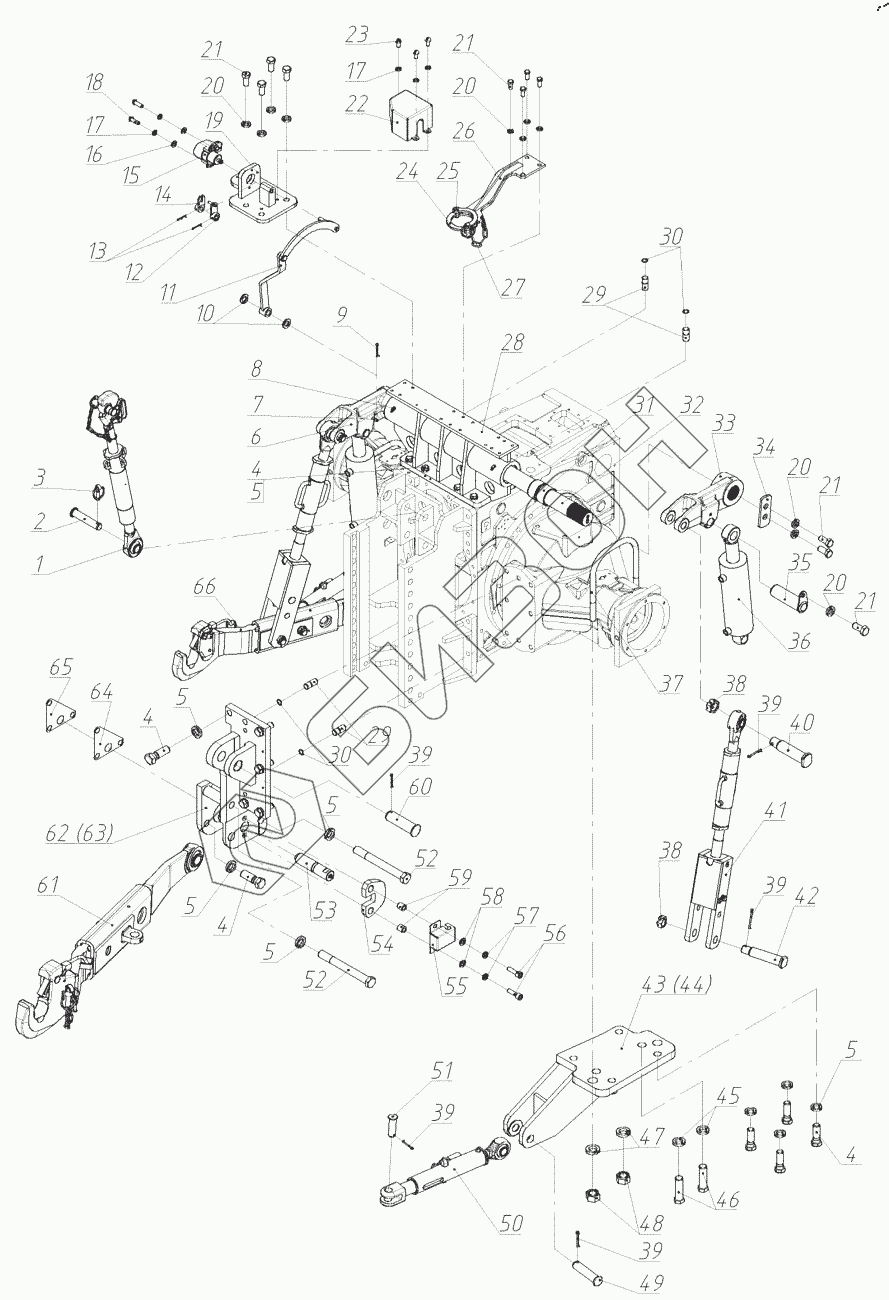

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Механизм задней навески 3522-4605010
1
1
2
3
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
20
20
21
21
21
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
38
39
39
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
61
61
62
63
64
65
66
66
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-4605210-Б | 3522-4605210-Б | Кронштейн |
Загрузка ...
|
|
| 3522-4605010 | 3522-4605010 | Устройство навесное |
Загрузка ...
|
|
| 2822-4605170 | 2822-4605170 | Кронштейн |
Загрузка ...
|
|
| 1 | 2522-4605090-А | Тяга верхняя с захватом |
Загрузка ...
|
|
| 1 | 2822-4605090-А | Тяга верхняя с захватом |
Загрузка ...
|
|
| 2 | 2522-4605036 | Палец |
Загрузка ...
|
|
| 3 | А61.05.100-05 | Чека |
Загрузка ...
|
|
| 4 | 70-4605036 | Болт |
Загрузка ...
|
|
| 5 | Шайба 20 ОТ | Шайба |
Загрузка ...
|
|
| 6 | 2522-4605021-Б | Рычаг |
Загрузка ...
|
|
| 7 | 80-4605313 | Палец |
Загрузка ...
|
|
| 8 | Масленка 2.3.90.Ц6.хр. | Масленка |
Загрузка ...
|
|
| 9 | Шплинт 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 10 | Шайба С10.01.019 | Шайба |
Загрузка ...
|
|
| 11 | 2522-4605520 | Управление |
Загрузка ...
|
|
| 12 | 2522-4605545 | Рычаг |
Загрузка ...
|
|
| 13 | Шплинт 2,5х20.019 | Шплинт |
Загрузка ...
|
|
| 14 | 2522-4605540 | Рычаг |
Загрузка ...
|
|
| 15 | R917005568 | Датчик угла поворота |
Загрузка ...
|
|
| 16 | Шайба С.5.01.019 | Шайба |
Загрузка ...
|
|
| 17 | Шайба 5 Т | Шайба |
Загрузка ...
|
|
| 18 | Винт В.М5-6gx16.58.019 | Винт В.М5-6gx16.58.019 |
Загрузка ...
|
|
| 19 | 2522-4605510 | Кронштейн |
Загрузка ...
|
|
| 20 | Шайба 12 ОТ | Шайба |
Загрузка ...
|
|
| 21 | Болт М12-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 2522-4605501 | Колпак |
Загрузка ...
|
|
| 23 | Винт В.М5-6gx10.58.019 | Винт |
Загрузка ...
|
|
| 24 | 2822-4605176 | Пластина |
Загрузка ...
|
|
| 25 | 2522-4605472-А | Ось |
Загрузка ...
|
|
| 26 | 2822-4605175 | Кронштейн |
Загрузка ...
|
|
| 27 | А61.05.100 | Чека 9 звеньев |
Загрузка ...
|
|
| 28 | 2522-4605200 | Кронштейн |
Загрузка ...
|
|
| 29 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 30 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 31 | 2522-4605007 | Втулка |
Загрузка ...
|
|
| 32 | 2522-4605023 | Вал |
Загрузка ...
|
|
| 33 | 2522-4605021-Б-01 | Рычаг |
Загрузка ...
|
|
| 34 | 1522-4605024-Б | Шайба |
Загрузка ...
|
|
| 35 | 2522-4605235 | Палец |
Загрузка ...
|
|
| 36 | 4600.05 | Цилиндр Ц110х56х250 |
Загрузка ...
|
|
| 37 | 3522-4605268 | Стяжка |
Загрузка ...
|
|
| 38 | А04.02.020 | Гайка |
Загрузка ...
|
|
| 39 | Шплинт 5х45.019 | Шплинт |
Загрузка ...
|
|
| 40 | 2522-4605008 | Палец |
Загрузка ...
|
|
| 41 | 2522-4605060-А | Раскос |
Загрузка ...
|
|
| 42 | 2522-4605008-01 | Палец |
Загрузка ...
|
|
| 43 | 2522-4605160-01 | Кронштейн |
Загрузка ...
|
|
| 44 | 2522-4605160 | Кронштейн |
Загрузка ...
|
|
| 45 | Шайба 22 Т 65Г 069 | Шайба |
Загрузка ...
|
|
| 46 | 3522-3104021 | Болт |
Загрузка ...
|
|
| 47 | Шайба 24 Т | Шайба |
Загрузка ...
|
|
| 48 | 3522-4605269 | Гайка |
Загрузка ...
|
|
| 49 | 2522-4605121 | Палец |
Загрузка ...
|
|
| 50 | 1522-4605120 | Стяжка |
Загрузка ...
|
|
| 51 | 1522-4605121 | Палец |
Загрузка ...
|
|
| 52 | 2822ДЦ-4606118 | Болт |
Загрузка ...
|
|
| 53 | R917008078 | Датчик усилия |
Загрузка ...
|
|
| 54 | 1522-4605701 | Скоба |
Загрузка ...
|
|
| 55 | 1522-4605006 | Крышка |
Загрузка ...
|
|
| 56 | Винт М10-6gx35.56.019 | Винт |
Загрузка ...
|
|
| 57 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 58 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 59 | 1522-4605702 | Втулка |
Загрузка ...
|
|
| 60 | 1522-4605009 | Палец |
Загрузка ...
|
|
| 61 | 2522-4605030 | Тяга нижняя левая |
Загрузка ...
|
|
| 61 | 2522-4605230 | Тяга с захватом МТЗ 3к |
Загрузка ...
|
|
| 61 | 3522-4605030 | Тяга с захватом Walterscheid 4к |
Загрузка ...
|
|
| 62 | 2522-4605015-01 | Кронштейн |
Загрузка ...
|
|
| 63 | 2522-4605015 | Кронштейн |
Загрузка ...
|
|
| 64 | 2522-4605029 | Прокладка |
Загрузка ...
|
|
| 65 | 2522-4605029-01 | Прокладка |
Загрузка ...
|
|
| 66 | 3522-4605035 | Тяга с захватом Walterscheid 4к |
Загрузка ...
|
|
| 66 | 2522-4605035 | Тяга нижняя правая |
Загрузка ...
|
|
| 66 | 2522-4605230-01 | Тяга с захватом МТЗ 3к |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
