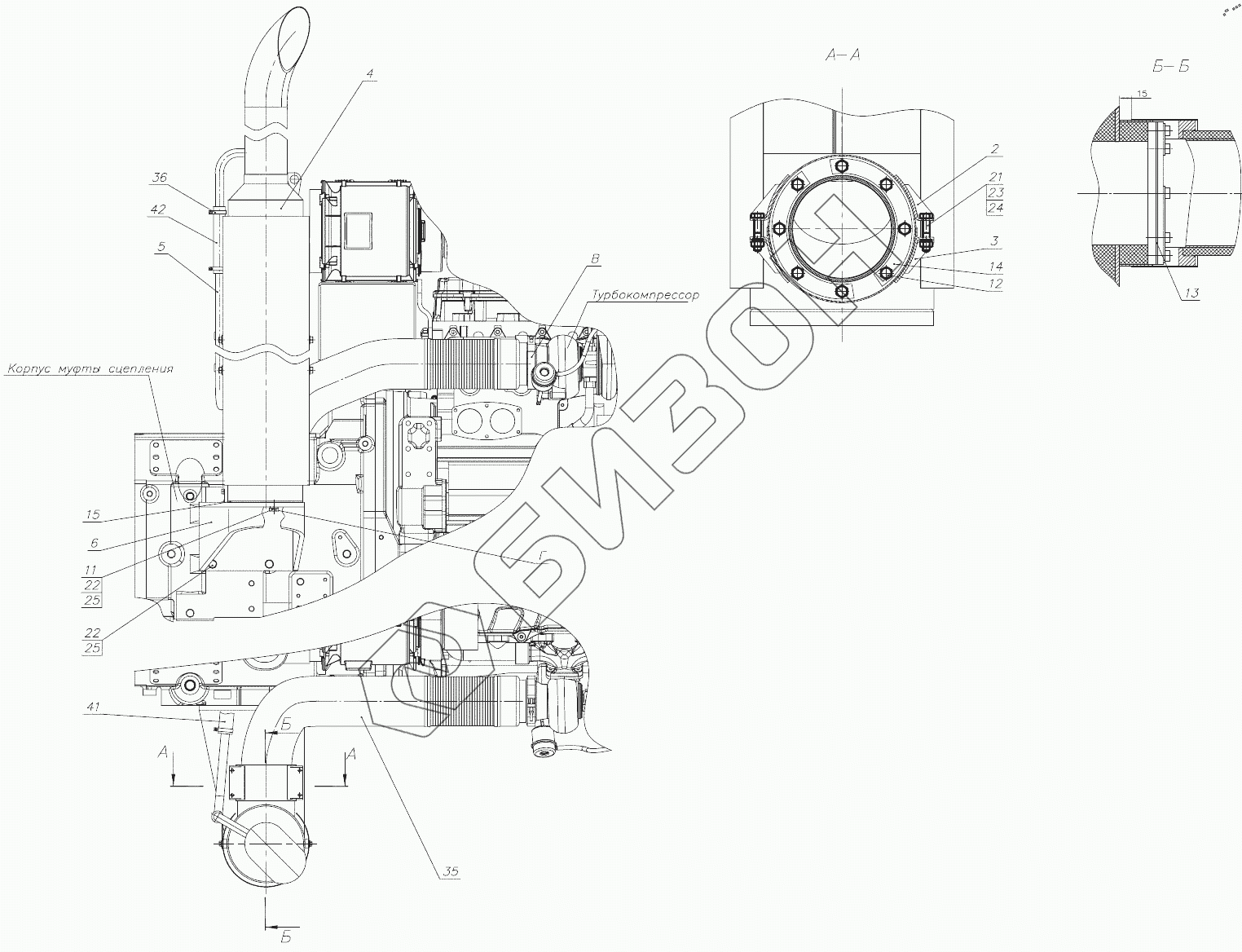

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Установка глушителя 3522С-1205005
2
3
4
5
6
11
12
13
14
15
21
22
22
23
24
25
25
35
36
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522С-1205005 | 3522С-1205005 | Установка глушителя |
Загрузка ...
|
|
| 2 | 3522С-1205450 | Крышка верхняя |
Загрузка ...
|
|
| 3 | 3522С-1205460 | Крышка нижняя |
Загрузка ...
|
|
| 4 | 3522С-1205800 | Глушитель в сборе |
Загрузка ...
|
|
| 5 | 3522-1205030 | Труба |
Загрузка ...
|
|
| 6 | 3522-1205090 | Кронштейн |
Загрузка ...
|
|
| 11 | 52-2301065 | Шайба |
Загрузка ...
|
|
| 12 | 265-1205028 | Болт |
Загрузка ...
|
|
| 13 | 2822-1205013 | Прокладка |
Загрузка ...
|
|
| 14 | 2822ДЦ-1205006 | Шайба |
Загрузка ...
|
|
| 15 | 3022-1205012 | Прокладка |
Загрузка ...
|
|
| 21 | Болт М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | Болт М16-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 |
Загрузка ...
|
|
| 24 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 25 | Шайба 16 ОТ | Шайба |
Загрузка ...
|
|
| 35 | H-E64115-0629-Y-1 | Патрубок |
Загрузка ...
|
|
| 36 | 5000.05 | Хомут |
Загрузка ...
|
|
| 41 | Рукав 25х35,0-1,6 | Рукав |
Загрузка ...
|
|
| 42 | Рукав 25х35,0-1,6 | Рукав |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
