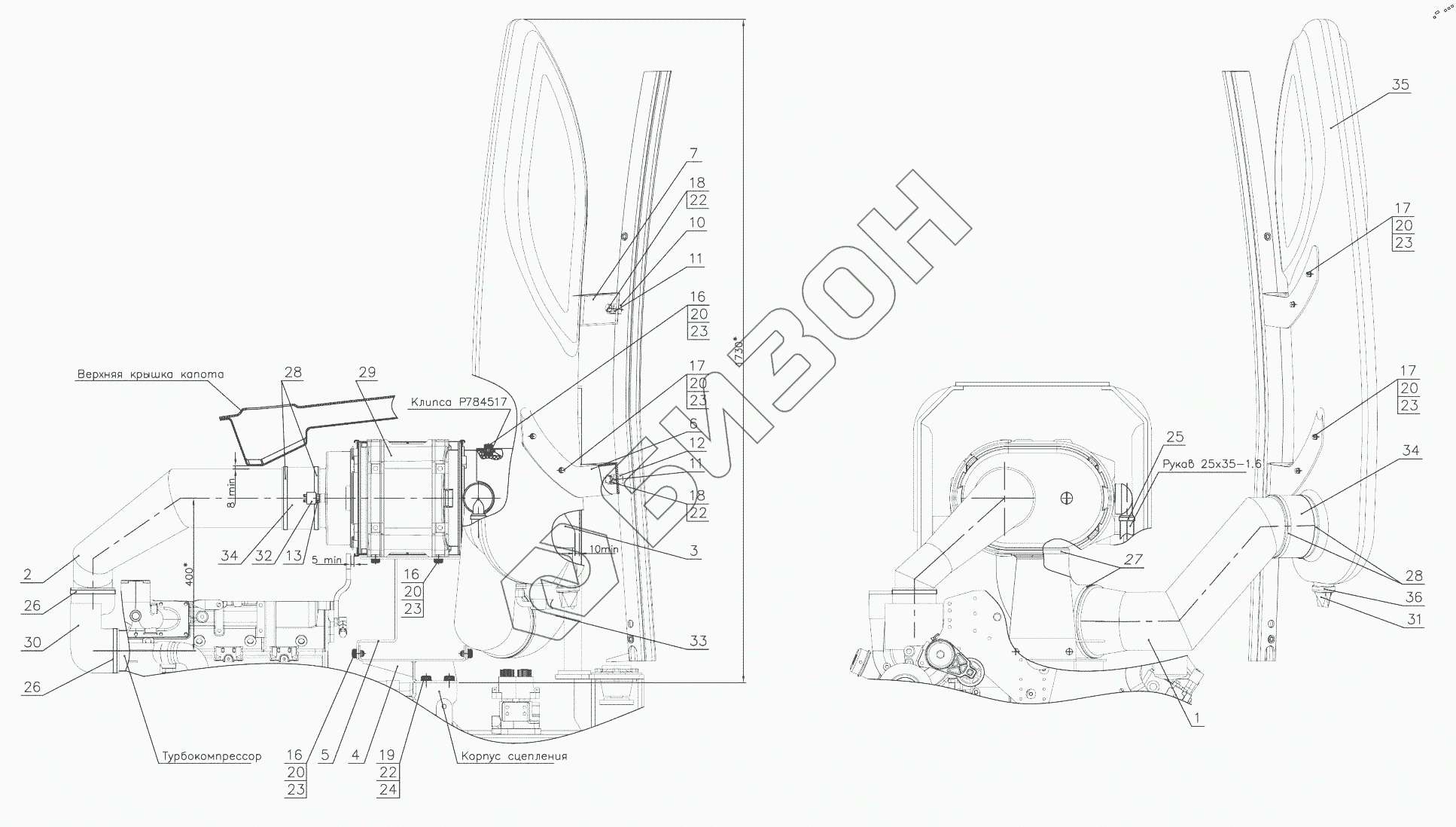

Графический каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Установка воздухоочистителя 3022С-1109125
1
2
3
4
5
6
7
10
11
11
12
13
16
16
16
17
17
17
18
18
19
20
20
20
20
20
20
22
22
22
23
23
23
23
23
23
24
25
26
26
27
28
28
29
30
31
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3022С-1109125 | 3022С-1109125 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | 3522С-1109010 | Воздуховод |
Загрузка ...
|
|
| 2 | 3522С-1109020 | Воздуховод |
Загрузка ...
|
|
| 3 | 3522С-1109030 | Воздухозаборник |
Загрузка ...
|
|
| 4 | 3522С-1109110 | Кронштейн |
Загрузка ...
|
|
| 5 | 3522С-1109115 | Кронштейн |
Загрузка ...
|
|
| 6 | 3522С-1109120 | Кронштейн |
Загрузка ...
|
|
| 7 | 3522С-1109130 | Кронштейн |
Загрузка ...
|
|
| 10 | 3522С-1109134 | Фиксатор |
Загрузка ...
|
|
| 11 | 3522С-1109136 | Фиксатор |
Загрузка ...
|
|
| 12 | 3522С-1109137 | Фиксатор |
Загрузка ...
|
|
| 13 | 80-1701549 | Штуцер |
Загрузка ...
|
|
| 16 | Болт М10-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | Болт М8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 18 | Болт М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | Болт М12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | Шайба С 12.01.019 | Шайба |
Загрузка ...
|
|
| 21 | Шайба С.8.01.019 | Шайба |
Загрузка ...
|
|
| 22 | Шайба 8Т | Шайба 8Т |
Загрузка ...
|
|
| 23 | Шайба 10 ОТ | Шайба |
Загрузка ...
|
|
| 24 | Шайба 12 ОТ | Шайба |
Загрузка ...
|
|
| 25 | 1109.00 | Воздухозаборник |
Загрузка ...
|
|
| 26 | X770062 | Датчик засорённости воздуха |
Загрузка ...
|
|
| 27 | P522958 | Клапан |
Загрузка ...
|
|
| 28 | 6R-1024 | Патрубок на турбину |
Загрузка ...
|
|
| 29 | Sico Rubena 270 003 010 | Патрубок силиконовый |
Загрузка ...
|
|
| 30 | Р105536 | Рукав-деталь |
Загрузка ...
|
|
| 31 | D120116 | Фильтр воздушный D120116 |
Загрузка ...
|
|
| 32 | 5100.15 | Хомут с червячной резьбой 100-120 |
Загрузка ...
|
|
| 33 | 5100.16 | Хомут с червячной резьбой 170-190 |
Загрузка ...
|
|
| 34 | 5000.04 | Хомут |
Загрузка ...
|
|
| 35 | 5000.17 | Хомут с червячной резьбой 50-70/12 |
Загрузка ...
|
|
| 36 | NORMA TORRO 150-170/1272 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
