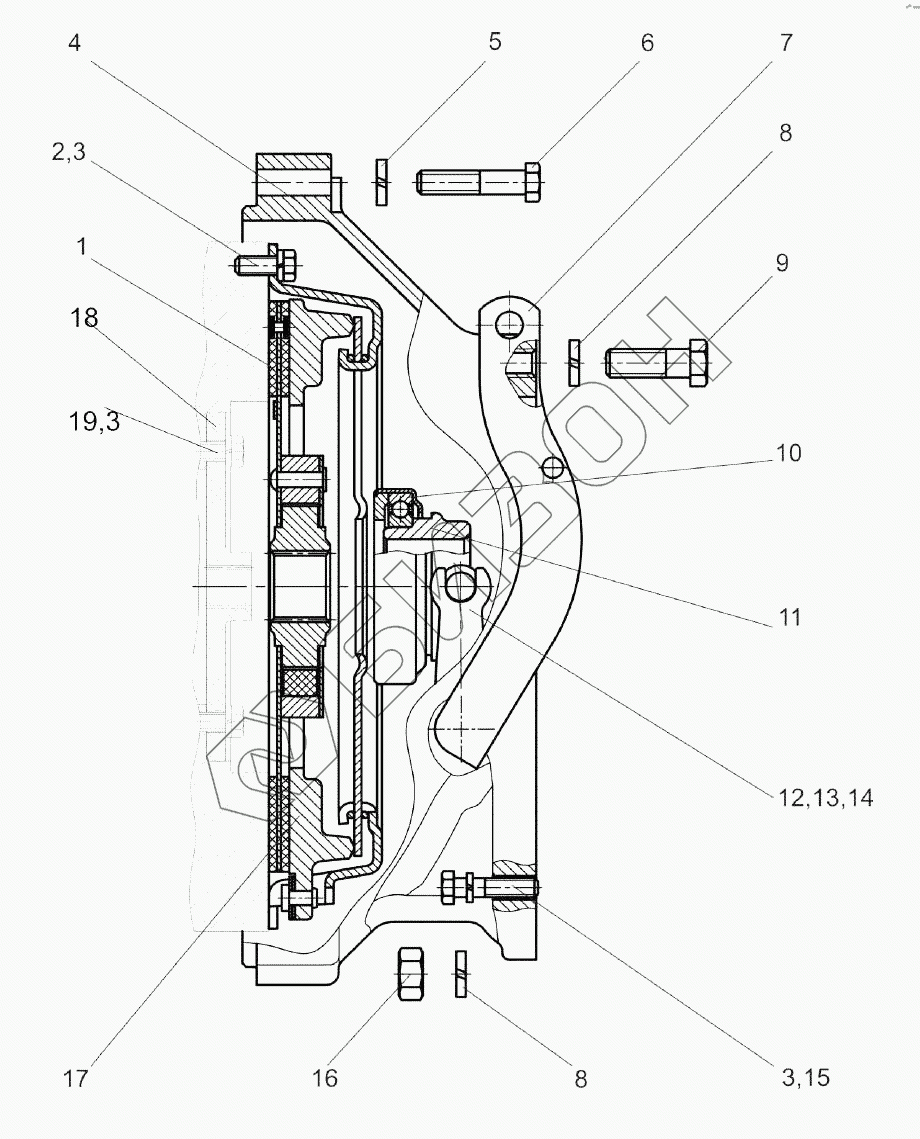

Графический каталог запасных частей к технике: МТЗ Беларус-422.1. Сцепление
1
2
3
3
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 422.1-1005009 | 422.1-1005009 | Установка сцепления |
Загрузка ...
|
|
| 1 | 422.1-1601130 | Диск ведомый |
Загрузка ...
|
|
| 2 | М8-6gx20.88.35.0.19 | Болт |
Загрузка ...
|
|
| 3 | 8ТОСТ37.001.115-75 | Шайба |
Загрузка ...
|
|
| 4 | 422-1601015 | Корпус сцепления |
Загрузка ...
|
|
| 5 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 6 | М10-6gx45.109.40X.019 | Болт |
Загрузка ...
|
|
| 7 | 320-1601150-Б1 | Вал с рычагом |
Загрузка ...
|
|
| 8 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 9 | М12-6gх40.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | 76-360710АУС9Ш | Подшипник |
Загрузка ...
|
|
| 10 | 76-360710АУ | Подшипник |
Загрузка ...
|
|
| 10 | 986710АЕ2.P6Q6/W63 | Подшипник |
Загрузка ...
|
|
| 11 | 420-1601185 | Отводка |
Загрузка ...
|
|
| 12 | 320-1601203 | Вилка |
Загрузка ...
|
|
| 13 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 14 | 1,6-0-S | Проволока |
Загрузка ...
|
|
| 15 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | 1601.090 | Диск сцепления |
Загрузка ...
|
|
| 17 | 406.1601090-05 | Диск сцепления |
Загрузка ...
|
|
| 18 | 320.3М-1005004 | Фланец |
Загрузка ...
|
|
| 19 | М8-6gх30.56.019 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
