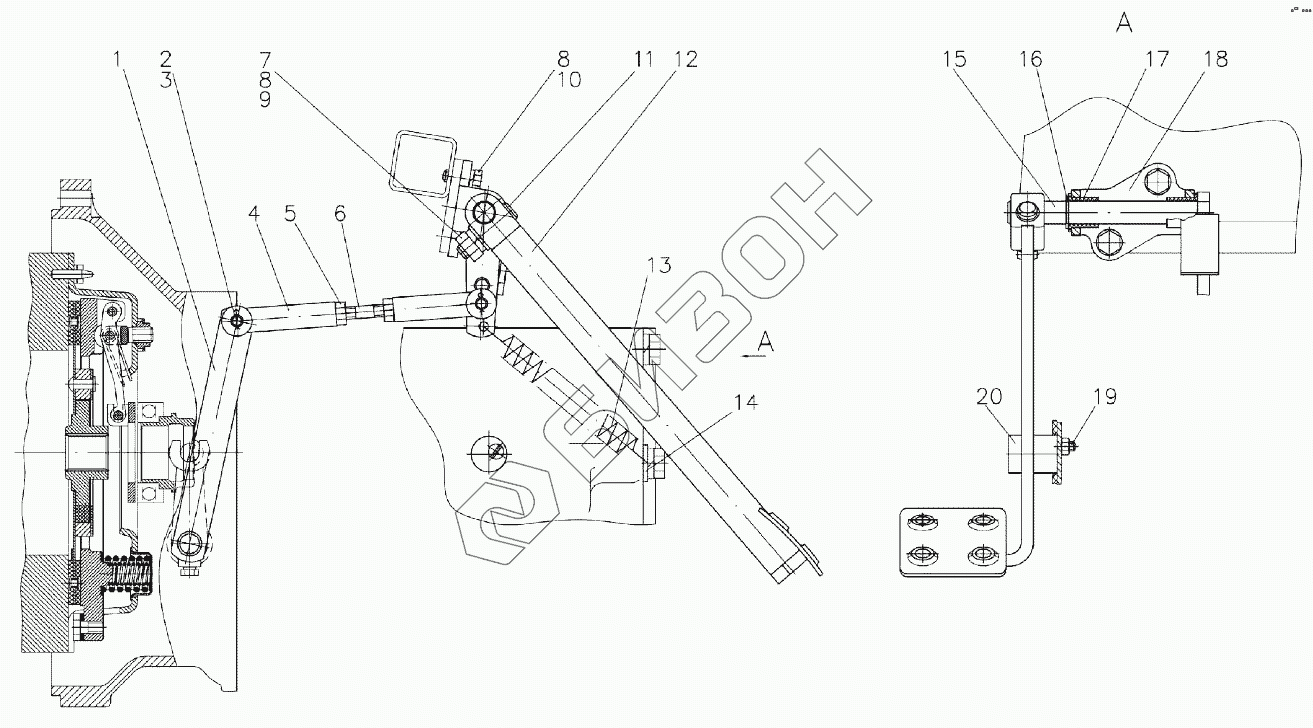

Графический каталог запасных частей к технике: МТЗ Беларус-422.1. Управление сцеплением
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 422.1-1602010 | 422.1-1602010 | Управление сцеплением |
Загрузка ...
|
|
| 1 | 320-1601150-Б1 | Вал с рычагом |
Загрузка ...
|
|
| 2 | 8х30 | Палец |
Загрузка ...
|
|
| 3 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 4 | A20-213-A | Вилка |
Загрузка ...
|
|
| 5 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 6 | 422.1-1602112 | Тяга |
Загрузка ...
|
|
| 7 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 9 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 10 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 70-1723063 | Клин |
Загрузка ...
|
|
| 12 | 220-1602020 | Педаль |
Загрузка ...
|
|
| 13 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 14 | 220-1602013 | Ушко |
Загрузка ...
|
|
| 15 | 422.1-1602040 | Вал с рычагом |
Загрузка ...
|
|
| 16 | С15 | Кольцо |
Загрузка ...
|
|
| 17 | 70-4605308-Б | Втулка |
Загрузка ...
|
|
| 18 | 422-1602070 | Кронштейн |
Загрузка ...
|
|
| 19 | В.М6-6gх40.58.019 | Винт |
Загрузка ...
|
|
| 20 | 220-4216013 | Втулка |
Загрузка ...
|
|
| 21 | 70-3503045 | Удлинитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
