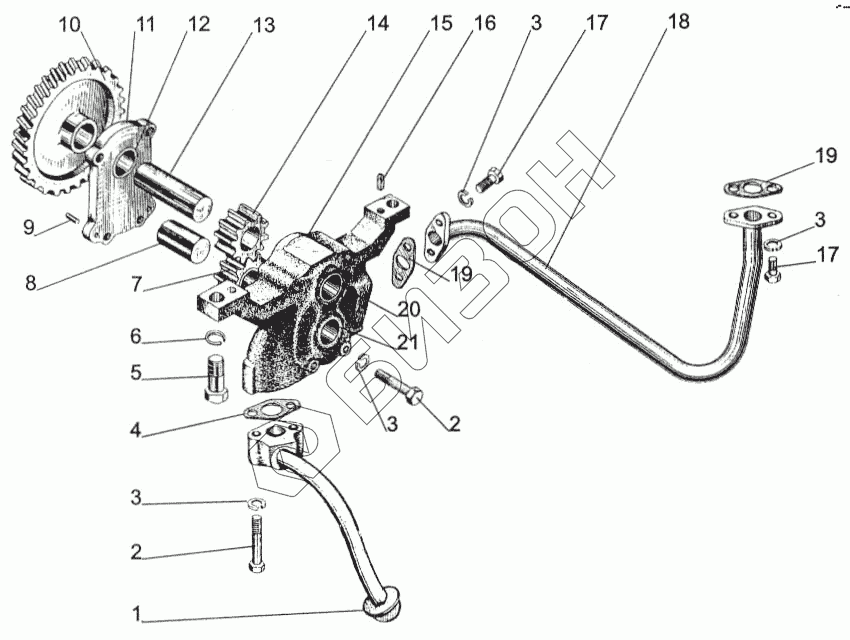

Графический каталог запасных частей к технике: МТЗ-1005. Масляный насос
245-1403010
1
2
2
3
3
3
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 245-1403010 | 245-1403010 | Насос масляный |
Загрузка ...
|
|
| 1 | 240-1402010-А3 | Маслоприемник |
Загрузка ...
|
|
| 2 | М8х50 | Болт |
Загрузка ...
|
|
| 3 | ШП8 | Шайба |
Загрузка ...
|
|
| 4 | 50-1402053 | Прокладка |
Загрузка ...
|
|
| 5 | М12х30 | Болт |
Загрузка ...
|
|
| 6 | ШП12 | Шайба |
Загрузка ...
|
|
| 7 | 50-1403115-В | Шестерня |
Загрузка ...
|
|
| 8 | 50-1403125-В | Палец |
Загрузка ...
|
|
| 9 | 50-1403233 | Штифт |
Загрузка ...
|
|
| 10 | 245-1403228 | Шестерня |
Загрузка ...
|
|
| 11 | 240-1403150 | Крышка со втулкой в сборе |
Загрузка ...
|
|
| 11 | 240-1403155 | Крышка |
Загрузка ...
|
|
| 12 | А57.03.027-А | Втулка |
Загрузка ...
|
|
| 13 | 50-1403052-В | Валик |
Загрузка ...
|
|
| 14 | 50-1403075-В | Шестерня |
Загрузка ...
|
|
| 15 | 240-1403020 | Корпус со втулкой в сборе |
Загрузка ...
|
|
| 15 | 240-1403025 | Корпус |
Загрузка ...
|
|
| 16 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 17 | М8х20 | Болт |
Загрузка ...
|
|
| 18 | 50-1403015-А | Патрубок |
Загрузка ...
|
|
| 19 | 50-1403033 | Прокладка |
Загрузка ...
|
|
| 20 | А57.03.026-А | Втулка |
Загрузка ...
|
|
| 21 | А57.03.028-А | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
