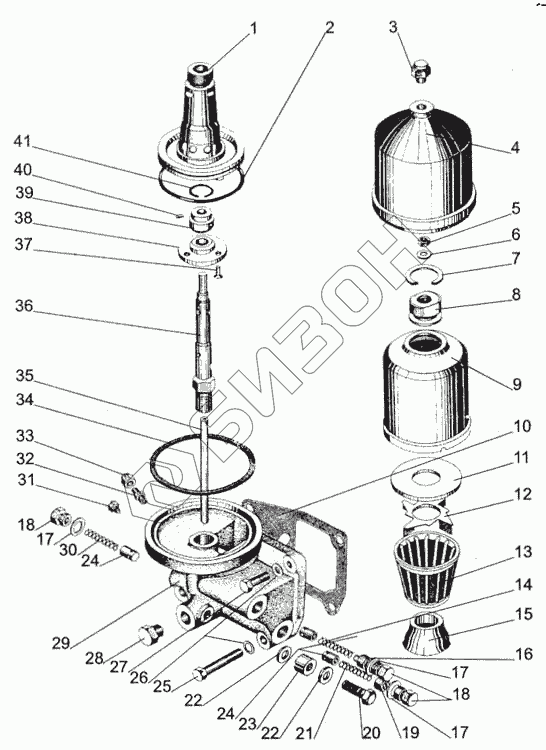

Графический каталог запасных частей к технике: МТЗ-1005. Центробежный масляный фильтр
240-1404010-А-01
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
17
18
18
19
20
21
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1404020-А2-01 | 240-1404020-А2-01 | Ротор с осью |
Загрузка ...
|
|
| 240-1404010-А-01 | 240-1404010-А-01 | Фильтр центробежный маслянный |
Загрузка ...
|
|
| А23.10.006 | А23.10.006 | Пробка |
Загрузка ...
|
|
| 1 | 240-1404017-В | Корпус ротора |
Загрузка ...
|
|
| 2 | 115-120-30-2-1 | Кольцо |
Загрузка ...
|
|
| 3 | 240-1404088 | Гайка колпака |
Загрузка ...
|
|
| 4 | 240-1404027 | Колпак |
Загрузка ...
|
|
| 5 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 6 | Д37А-1407607-Б | Шайба |
Загрузка ...
|
|
| 7 | 240-1404033 | Кольцо |
Загрузка ...
|
|
| 8 | 240-1404035-А | Гайка |
Загрузка ...
|
|
| 9 | 240-1404030-А | Стакан с гайкой и кольцом в сборе |
Загрузка ...
|
|
| 9 | 240-1404023 | Стакан |
Загрузка ...
|
|
| 10 | 50-1404068 | Прокладка |
Загрузка ...
|
|
| 11 | 240-1404113 | Крышка |
Загрузка ...
|
|
| 12 | 240-1404024 | Крыльчатка |
Загрузка ...
|
|
| 13 | 240-1404110 | Сетка фильтрующая |
Загрузка ...
|
|
| 14 | 50-1404081-А1 | Пружина |
Загрузка ...
|
|
| 15 | 240-1404049 | Стакан |
Загрузка ...
|
|
| 16 | 240-1404074 | Вставка |
Загрузка ...
|
|
| 17 | Д09-035-А | Прокладка |
Загрузка ...
|
|
| 18 | 50-1404075 | Пробка |
Загрузка ...
|
|
| 19 | 50-1404072 | Пробка |
Загрузка ...
|
|
| 20 | А12.01.003-03 | Болт |
Загрузка ...
|
|
| 21 | 50-1404083-А1 | Пружина |
Загрузка ...
|
|
| 22 | А23.10.002 | Кольцо |
Загрузка ...
|
|
| 23 | А23.10.003 | Втулка |
Загрузка ...
|
|
| 24 | 50-1404071-А | Клапан |
Загрузка ...
|
|
| 25 | М10х50 | Болт |
Загрузка ...
|
|
| 26 | 240-1404122 | Прокладка |
Загрузка ...
|
|
| 27 | М10х30 | Болт |
Загрузка ...
|
|
| 28 | 50-1404077-А | Пробка |
Загрузка ...
|
|
| 29 | 240-1404067-А | Корпус |
Загрузка ...
|
|
| 30 | 50-1404085-А1 | Пружина |
Загрузка ...
|
|
| 31 | КГ 1/4 (А 12.019) | Пробка |
Загрузка ...
|
|
| 32 | 6 (240-1404094) | Штуцер |
Загрузка ...
|
|
| 33 | Р143-10-А1 | Заглушка (деталь технологическая) |
Загрузка ...
|
|
| 34 | 50-1404059-В1 | Прокладка колпака |
Загрузка ...
|
|
| 35 | 240-1404013-В | Трубка |
Загрузка ...
|
|
| 36 | 240-1404080-А1-01 | Ось ротора |
Загрузка ...
|
|
| 36 | 240-1404012-В | Ось ротора |
Загрузка ...
|
|
| 37 | ВМ6х14 | Винт |
Загрузка ...
|
|
| 38 | 240-1404019-В | Крышка корпуса |
Загрузка ...
|
|
| 39 | 240-1404090-В-01 | Насадок |
Загрузка ...
|
|
| 40 | 240-1404028 (5х8М) | Штифт (Ролик) |
Загрузка ...
|
|
| 41 | 240-1404118 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
