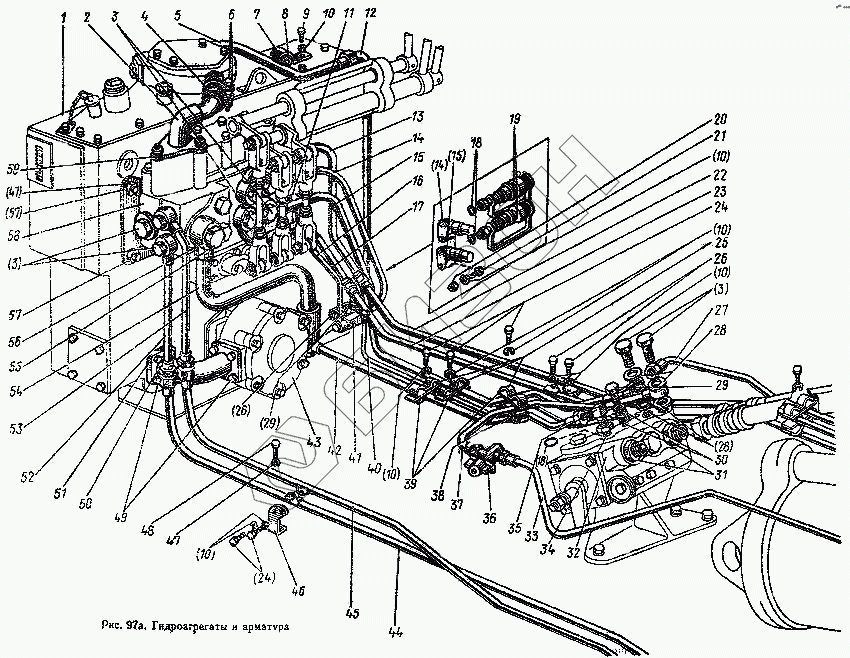

Графический каталог запасных частей к технике: МТЗ-100. Гидроагрегаты и арматура
1
2
3
3
3
4
5
6
7
8
9
10
10
10
10
10
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 2 | 85-4607425 | Угольник |
Загрузка ...
|
|
| 3 | 50-4607032 | Болт зажимной |
Загрузка ...
|
|
| 4 | 85-4607063 | Шланг |
Загрузка ...
|
|
| 5 | 85-4607010 | Труба |
Загрузка ...
|
|
| 6 | ХС-31 | Хомут |
Загрузка ...
|
|
| 7 | 85-4607429 | Кронштейн |
Загрузка ...
|
|
| 8 | 50-1111102 | Прокладка |
Загрузка ...
|
|
| 9 | 4М8х20 | Болт |
Загрузка ...
|
|
| 10 | ШП8 | Шайба |
Загрузка ...
|
|
| 11 | 80-4607142 | Штуцер |
Загрузка ...
|
|
| 12 | 85-4607015 | Труба |
Загрузка ...
|
|
| 13 | 85-4607060 | Труба |
Загрузка ...
|
|
| 14 | 85-4607100 | Труба |
Загрузка ...
|
|
| 15 | 85-4607105 | Труба |
Загрузка ...
|
|
| 16 | 85-4607110 | Труба |
Загрузка ...
|
|
| 17 | 85-4607080 | Труба |
Загрузка ...
|
|
| 18 | 017-022-30-2-2 | Кольцо |
Загрузка ...
|
|
| 19 | Н36.68 100 | Полумуфта наружная |
Загрузка ...
|
|
| 20 | М8 | Гайка |
Загрузка ...
|
|
| 21 | 4М8х45 | Болт |
Загрузка ...
|
|
| 22 | 85-4607090 | Труба |
Загрузка ...
|
|
| 23 | 85-4607065 | Труба |
Загрузка ...
|
|
| 24 | 4М8х35 | Болт |
Загрузка ...
|
|
| 25 | 70-3407146 | Планка |
Загрузка ...
|
|
| 26 | 4М8х30 | Болт |
Загрузка ...
|
|
| 27 | 85-4607125 | Труба |
Загрузка ...
|
|
| 28 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 29 | Д18-051 | Болт |
Загрузка ...
|
|
| 30 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 31 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 32 | 80-4614020 | Регулятор |
Загрузка ...
|
|
| 33 | 85-4607210 | Труба |
Загрузка ...
|
|
| 34 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 35 | 40-3405061-А | Штуцер М20х1,5 |
Загрузка ...
|
|
| 36 | 80-4609050 | Кран |
Загрузка ...
|
|
| 37 | 85-4607200 | Труба |
Загрузка ...
|
|
| 38 | 70-3407144 | Планка |
Загрузка ...
|
|
| 39 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 40 | 85-4607115 | Труба |
Загрузка ...
|
|
| 41 | 85-4607435 | Кронштейн |
Загрузка ...
|
|
| 42 | 85-4607120 | Труба |
Загрузка ...
|
|
| 43 | НШ32-3-00 | Насос шестеренный |
Загрузка ...
|
|
| 44 | 85-4607050 | Труба |
Загрузка ...
|
|
| 45 | 85-4607030 | Труба |
Загрузка ...
|
|
| 46 | 85-4607443 | Кронштейн |
Загрузка ...
|
|
| 47 | ШП10 | Шайба |
Загрузка ...
|
|
| 48 | М10х30 | Болт |
Загрузка ...
|
|
| 49 | М8х25 | Болт |
Загрузка ...
|
|
| 50 | 70-4607096 | Патрубок |
Загрузка ...
|
|
| 51 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 52 | 85-4607045 | Труба |
Загрузка ...
|
|
| 53 | 85-4607025 | Труба |
Загрузка ...
|
|
| 54 | 80-4607075 | Труба |
Загрузка ...
|
|
| 55 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 56 | 40-4607037 | Болт |
Загрузка ...
|
|
| 57 | М10 | Гайка |
Загрузка ...
|
|
| 58 | Р80-3/4-222 | Распределитель |
Загрузка ...
|
|
| 59 | 40-4607018 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
