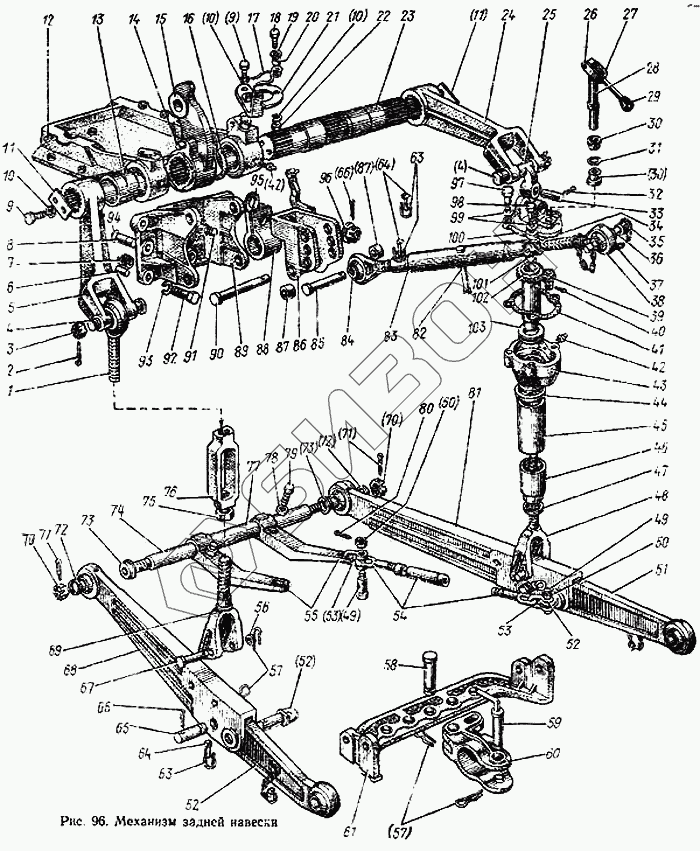

Графический каталог запасных частей к технике: МТЗ-100. Механизм задней навески
1
2
3
4
4
5
6
7
8
9
9
10
10
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
49
50
50
51
52
52
53
53
54
55
56
57
57
58
59
60
61
62
63
63
64
64
65
66
66
67
68
69
70
70
71
71
72
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-4605015 | 50-4605015 | Болт с гайкой в сборе |
Загрузка ...
|
|
| 85-4605145 | 85-4605145 | Кронштейн в сборе |
Загрузка ...
|
|
| 85-4604010 | 85-4604010 | Привод насоса |
Загрузка ...
|
|
| 80-4605025 | 80-4605025 | Поперечина в сборе |
Загрузка ...
|
|
| 80-4605012 | 80-4605012 | Раскос в сборе |
Загрузка ...
|
|
| 80-4605150 | 80-4605150 | Раскос |
Загрузка ...
|
|
| 80-4605115 | 80-4605115 | Стяжка в сборе |
Загрузка ...
|
|
| 80-4605030 | 80-4605030 | Тяга в сборе |
Загрузка ...
|
|
| 80-4605035 | 80-4605035 | Тяга в сборе |
Загрузка ...
|
|
| А61.03.000 | А61.03.000 | Тяга в сборе |
Загрузка ...
|
|
| 1 | А61.02.100 | Винт |
Загрузка ...
|
|
| 2 | 4х36 | Шплинт |
Загрузка ...
|
|
| 3 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 4 | 50-4605076 | Палец |
Загрузка ...
|
|
| 5 | 80-4605021 | Рычаг левый |
Загрузка ...
|
|
| 6 | 70-4605317 | Ограничитель |
Загрузка ...
|
|
| 7 | 21А-1601150 | Пружина |
Загрузка ...
|
|
| 8 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 9 | 4М12х25 | Болт |
Загрузка ...
|
|
| 10 | ШП12 | Шайба |
Загрузка ...
|
|
| 11 | 40-4605023-А2 | Шайба |
Загрузка ...
|
|
| 12 | 85-2401024 | Крышка |
Загрузка ...
|
|
| 13 | 70-4605032 | Втулка |
Загрузка ...
|
|
| 14 | 80-4605313 | Палец |
Загрузка ...
|
|
| 15 | 85-4605024 | Рычаг |
Загрузка ...
|
|
| 16 | 2Б65 | Кольцо |
Загрузка ...
|
|
| 17 | 50-4605077-Б | Пружина |
Загрузка ...
|
|
| 18 | 4М12х35 | Болт |
Загрузка ...
|
|
| 19 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 20 | 50-4605069 | Втулка |
Загрузка ...
|
|
| 21 | 85-4605240 | Кронштейн |
Загрузка ...
|
|
| 22 | М12 | Гайка |
Загрузка ...
|
|
| 23 | 70-4605023 | Вал поворотный |
Загрузка ...
|
|
| 24 | 80-4605022 | Рычаг правый |
Загрузка ...
|
|
| 25 | 70-4605168 | Серьга |
Загрузка ...
|
|
| 26 | А61.01.016-Б | Ось |
Загрузка ...
|
|
| 27 | А61.01.400 | Вилка |
Загрузка ...
|
|
| 28 | А61.01.600 | Вал |
Загрузка ...
|
|
| 29 | А61.01.014 | Рукоятка |
Загрузка ...
|
|
| 30 | А61.01.017 | Втулка |
Загрузка ...
|
|
| 31 | 016-021-30-2-4 | Кольцо |
Загрузка ...
|
|
| 32 | 8х45 | Штифт |
Загрузка ...
|
|
| 33 | А61.01.004 | Палец |
Загрузка ...
|
|
| 34 | А61.02.003 | Контргайка |
Загрузка ...
|
|
| 35 | А61.05.001 | Кольцо |
Загрузка ...
|
|
| 36 | А61.03.001-02 | Палец |
Загрузка ...
|
|
| 37 | А61.08.001 | Цепочка |
Загрузка ...
|
|
| 38 | А61.02.100-04 | Винт |
Загрузка ...
|
|
| 39 | А61.01.001 | Шестерня |
Загрузка ...
|
|
| 40 | А61.01.005 | Заклепка |
Загрузка ...
|
|
| 41 | А61.01.003 | Прокладка |
Загрузка ...
|
|
| 42 | 1.3Ц6 | Масленка |
Загрузка ...
|
|
| 43 | А61.01.100-А | Корпус |
Загрузка ...
|
|
| 44 | А61.01.013 | Втулка |
Загрузка ...
|
|
| 45 | А61.01.008 | Труба |
Загрузка ...
|
|
| 46 | А61.01.011 | Колпак |
Загрузка ...
|
|
| 47 | А61.01.009 | Ограничитель |
Загрузка ...
|
|
| 48 | 70-4605100 | Вилка |
Загрузка ...
|
|
| 49 | 50-4605086 | Болт серьги |
Загрузка ...
|
|
| 50 | М12 | Гайка |
Загрузка ...
|
|
| 51 | 80-4605040 | Тяга |
Загрузка ...
|
|
| 52 | 70-4605048 | Проушина |
Загрузка ...
|
|
| 53 | А61.09.002 | Серьга |
Загрузка ...
|
|
| 54 | 80-4605080 | Растяжка |
Загрузка ...
|
|
| 55 | 80-4605033 | Кронштейн |
Загрузка ...
|
|
| 56 | ШЧ18 | Шайба |
Загрузка ...
|
|
| 57 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 58 | 50-4605072-Б | Палец |
Загрузка ...
|
|
| 59 | 50-4605079-Б | Шкворень |
Загрузка ...
|
|
| 60 | 36-2701036-А3 | Вилка |
Загрузка ...
|
|
| 61 | 80-4605046 | Поперечина |
Загрузка ...
|
|
| 62 | 80-4605040-01 | Тяга |
Загрузка ...
|
|
| 63 | 70-4605122 | Кольцо |
Загрузка ...
|
|
| 64 | 70-4605121 | Чека |
Загрузка ...
|
|
| 65 | 50-4605049-Б | Палец |
Загрузка ...
|
|
| 66 | 5х36 | Шплинт |
Загрузка ...
|
|
| 67 | 50-4605084 | Палец |
Загрузка ...
|
|
| 68 | 80-4605050-01 | Тяга |
Загрузка ...
|
|
| 69 | 85-4605100 | Вилка |
Загрузка ...
|
|
| 70 | А04.02.020-01 | Гайка |
Загрузка ...
|
|
| 71 | 5х45 | Шплинт |
Загрузка ...
|
|
| 72 | 80-4605047 | Шайба |
Загрузка ...
|
|
| 73 | 80-4605068 | Шайба |
Загрузка ...
|
|
| 74 | 80-4605026 | Ось |
Загрузка ...
|
|
| 75 | А61.02.003 | Контргайка |
Загрузка ...
|
|
| 76 | А61.02.001 | Стяжка раскоса |
Загрузка ...
|
|
| 77 | 80-4605018 | Втулка |
Загрузка ...
|
|
| 78 | М16 | Гайка |
Загрузка ...
|
|
| 79 | 50-4605019 | Болт |
Загрузка ...
|
|
| 80 | 3,2х18,2 | Шплинт |
Загрузка ...
|
|
| 81 | 80-4605050 | Тяга |
Загрузка ...
|
|
| 82 | А61.03.102 | Рукоятка |
Загрузка ...
|
|
| 83 | А61.03.101 | Труба |
Загрузка ...
|
|
| 84 | А61.02.100-02 | Винт |
Загрузка ...
|
|
| 85 | 70-4605312 | Палец |
Загрузка ...
|
|
| 86 | 85-4605330 | Серьга |
Загрузка ...
|
|
| 87 | 40-4605047 | Втулка |
Загрузка ...
|
|
| 88 | 70-4605302-Б | Пружина |
Загрузка ...
|
|
| 89 | 85-4605016 | Кронштейн |
Загрузка ...
|
|
| 90 | 80-4605071-01 | Палец |
Загрузка ...
|
|
| 91 | 70-4605320 | Болт |
Загрузка ...
|
|
| 92 | 70-4605036 | Болт |
Загрузка ...
|
|
| 93 | ШП20 | Шайба |
Загрузка ...
|
|
| 94 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 95 | 70-4605304-Б | Шайба |
Загрузка ...
|
|
| 96 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 97 | А61.01.006 | Болт раскоса |
Загрузка ...
|
|
| 98 | М14х40 | Болт |
Загрузка ...
|
|
| 99 | ШП14 | Шайба |
Загрузка ...
|
|
| 100 | А61.01.204 | Крышка |
Загрузка ...
|
|
| 101 | А61.01.012 | Ограничитель |
Загрузка ...
|
|
| 102 | А61.01.300 | Труба с шестерней |
Загрузка ...
|
|
| 103 | 8109 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
