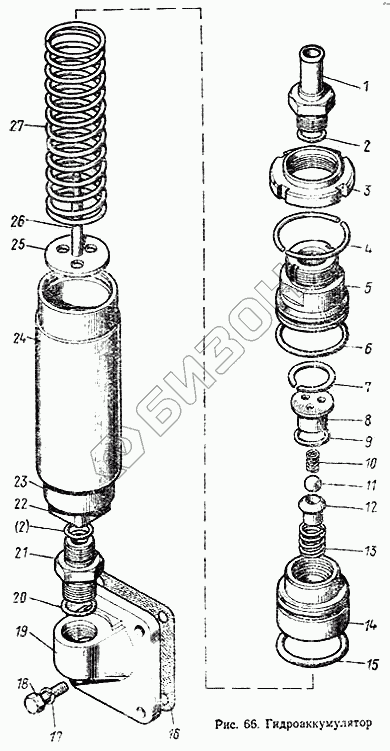

Графический каталог запасных частей к технике: МТЗ-100. Гидроаккумулятор
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3407210 | 80-3407210 | Корпус в сборе |
Загрузка ...
|
|
| 80-3407220 | 80-3407220 | Толкатель с опорой в сборе |
Загрузка ...
|
|
| 85-3407150 | 85-3407150 | Установка гидроаккумулятора в сборе |
Загрузка ...
|
|
| 80-3407200 | 80-3407200 | Гидроаккумулятор |
Загрузка ...
|
|
| 1 | 85-3407120 | Штуцер |
Загрузка ...
|
|
| 2 | 017-021-25-1-4 | Кольцо |
Загрузка ...
|
|
| 3 | 80-3407222 | Гайка |
Загрузка ...
|
|
| 4 | 80-3407223 | Полукольцо |
Загрузка ...
|
|
| 5 | 80-3407214 | Крышка |
Загрузка ...
|
|
| 6 | 045-050-30-2-4 | Кольцо |
Загрузка ...
|
|
| 7 | 1А30 | Кольцо |
Загрузка ...
|
|
| 8 | 80-3407216 | Седло |
Загрузка ...
|
|
| 9 | 022-026-25-2-4 | Кольцо |
Загрузка ...
|
|
| 10 | 80-3407221 | Пружина |
Загрузка ...
|
|
| 11 | У-11,906 | Шарик |
Загрузка ...
|
|
| 12 | 80-3407217 | Клапан |
Загрузка ...
|
|
| 13 | 80-3407219 | Пружина |
Загрузка ...
|
|
| 14 | 80-3407215 | Поршень |
Загрузка ...
|
|
| 15 | 042-050-46-2-4 | Кольцо |
Загрузка ...
|
|
| 16 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 17 | ШП8 | Шайба |
Загрузка ...
|
|
| 18 | М8х25 | Болт |
Загрузка ...
|
|
| 19 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 20 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 21 | 85-3407104 | Штуцер |
Загрузка ...
|
|
| 22 | 80-3407213 | Дно |
Загрузка ...
|
|
| 23 | 80-3407212 | Втулка |
Загрузка ...
|
|
| 24 | 80-3407211 | Гильза |
Загрузка ...
|
|
| 25 | 80-3407226 | Опора |
Загрузка ...
|
|
| 26 | 80-3407227 | Толкатель |
Загрузка ...
|
|
| 27 | 80-3407218 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
