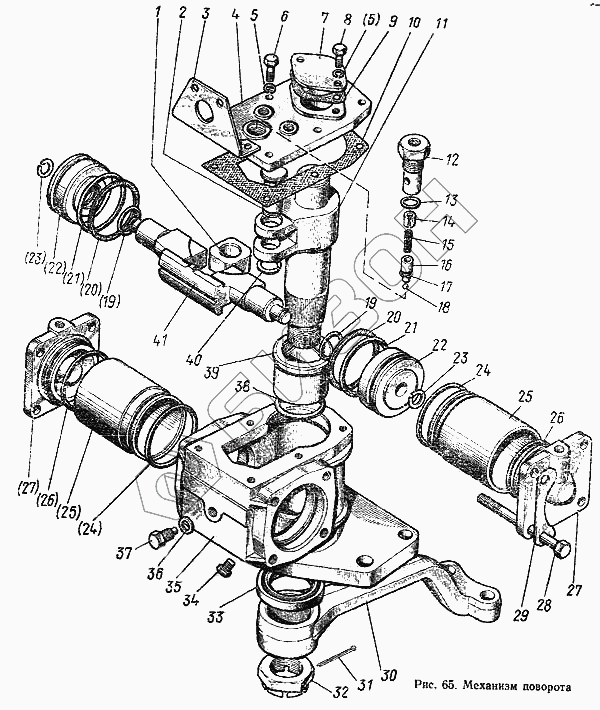

Графический каталог запасных частей к технике: МТЗ-100. Механизм поворота
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3405045 | 80-3405045 | Клапан и кольцо в сборе |
Загрузка ...
|
|
| 80-3405040 | 80-3405040 | Клапан блокировки в сборе |
Загрузка ...
|
|
| 82-3405023 | 82-3405023 | Сошка |
Загрузка ...
|
|
| 80-3405020-01 | 80-3405020-01 | Механизм поворота в сборе |
Загрузка ...
|
|
| 80-3405030 | 80-3405030 | Корпус со втулкой в сборе |
Загрузка ...
|
|
| 80-3405020 | 80-3405020 | Механизм поворота в сборе |
Загрузка ...
|
|
| 1 | 80-3405033 | Сухарь |
Загрузка ...
|
|
| 2 | 80-3405029 | Палец |
Загрузка ...
|
|
| 3 | 80-3405039 | Кронштейн |
Загрузка ...
|
|
| 4 | 80-3405021 | Крышка |
Загрузка ...
|
|
| 5 | ШП80 | Шайба |
Загрузка ...
|
|
| 6 | М8х25 | Болт |
Загрузка ...
|
|
| 7 | 80-3405051 | Крышка |
Загрузка ...
|
|
| 8 | М8х20 | Болт |
Загрузка ...
|
|
| 9 | 80-3405052 | Прокладка |
Загрузка ...
|
|
| 10 | 80-3405028 | Прокладка |
Загрузка ...
|
|
| 11 | 80-3405022 | Вал |
Загрузка ...
|
|
| 12 | 80-3405041 | Корпус |
Загрузка ...
|
|
| 13 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 14 | 80-3405042 | Пробка |
Загрузка ...
|
|
| 15 | 80-3405044 | Пружина |
Загрузка ...
|
|
| 16 | 80-3405046 | Клапан |
Загрузка ...
|
|
| 17 | 162.49.115 | Кольцо |
Загрузка ...
|
|
| 18 | У-5,566 | Шарик |
Загрузка ...
|
|
| 19 | 030-036-36-1-4 | Кольцо |
Загрузка ...
|
|
| 20 | 80-3405034 | Шайба |
Загрузка ...
|
|
| 21 | 070-080-58-1-4 | Кольцо |
Загрузка ...
|
|
| 22 | 80-3405026 | Поршень |
Загрузка ...
|
|
| 23 | 2Б18 | Кольцо |
Загрузка ...
|
|
| 24 | 085-090-30-1-4 | Кольцо |
Загрузка ...
|
|
| 25 | 80-3405024 | Гильза |
Загрузка ...
|
|
| 26 | 075-080-30-1-4 | Кольцо |
Загрузка ...
|
|
| 27 | 80-3405025 | Крышка |
Загрузка ...
|
|
| 28 | 80-3405037 | Болт |
Загрузка ...
|
|
| 29 | 80-3405036 | Пластина |
Загрузка ...
|
|
| 30 | 80-3405023 | Сошка |
Загрузка ...
|
|
| 31 | 8х70 | Палец |
Загрузка ...
|
|
| 32 | 80-3405035 | Гайка |
Загрузка ...
|
|
| 33 | II-2-55х80-1 | Манжета |
Загрузка ...
|
|
| 34 | КГ1/4" | Пробка |
Загрузка ...
|
|
| 35 | 80-3405031 | Корпус |
Загрузка ...
|
|
| 36 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 37 | 80-3405053 | Болт стопорный |
Загрузка ...
|
|
| 38 | 055-063-46-1-4 | Кольцо |
Загрузка ...
|
|
| 39 | 80-3405032 | Втулка |
Загрузка ...
|
|
| 40 | 2Б25 | Кольцо |
Загрузка ...
|
|
| 41 | 80-3405027 | Шток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
