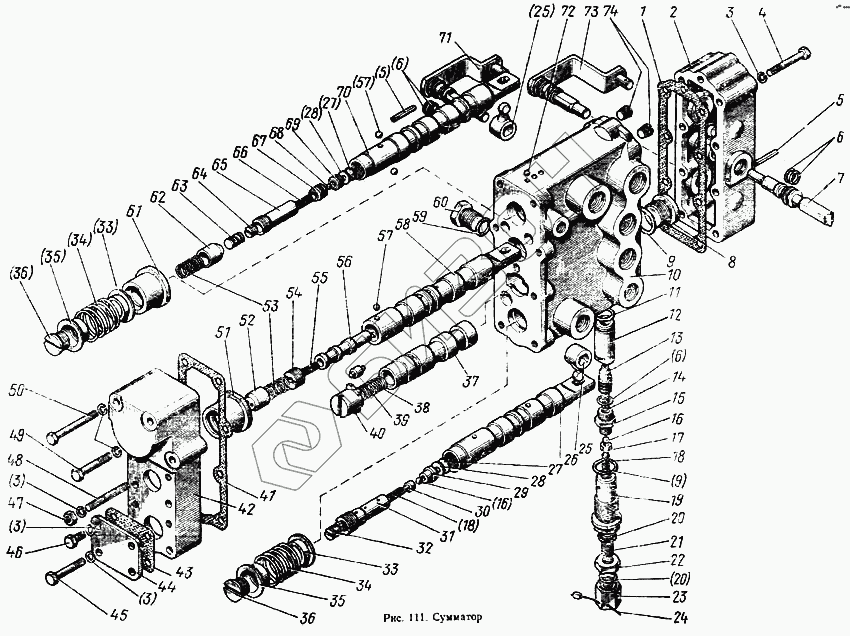

Графический каталог запасных частей к технике: МТЗ-100. Сумматор
1
2
3
3
3
3
4
5
5
6
6
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
18
19
20
20
21
22
23
24
25
25
26
27
27
28
28
29
30
31
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 101-4602040 | 101-4602040 | Золотник 101-4602016 в сборе |
Загрузка ...
|
|
| Р75-В-006 | Р75-В-006 | Гильза золотника в сборе |
Загрузка ...
|
|
| 101-4602010 | 101-4602010 | Сумматор |
Загрузка ...
|
|
| 101-4602020 | 101-4602020 | Корпус с шариком в сборе |
Загрузка ...
|
|
| 101-4602060 | 101-4602060 | Клапан Р40/75-0808062 в сборе |
Загрузка ...
|
|
| 101-4602030 | 101-4602030 | Золотник в сборе |
Загрузка ...
|
|
| 101-4602070 | 101-4602070 | Клапан 101-4602039 в сборе |
Загрузка ...
|
|
| 101-4602050 | 101-4602050 | Золотник 101-4602017 в сборе |
Загрузка ...
|
|
| 1 | 101-4602019 | Прокладка |
Загрузка ...
|
|
| 2 | 101-4602012 | Крышка |
Загрузка ...
|
|
| 3 | ШП8 | Шайба |
Загрузка ...
|
|
| 4 | 4М8х60 | Болт |
Загрузка ...
|
|
| 5 | 4х30 | Штифт |
Загрузка ...
|
|
| 6 | 013-017-25-2-2 | Кольцо |
Загрузка ...
|
|
| 7 | 101-4602080 | Рычаг |
Загрузка ...
|
|
| 8 | 101-4602027 | Пробка |
Загрузка ...
|
|
| 9 | 024-028-25-2-4 | Кольцо |
Загрузка ...
|
|
| 10 | 101-4602011 | Корпус |
Загрузка ...
|
|
| 11 | 018-021-19-2-4 | Кольцо |
Загрузка ...
|
|
| 12 | 101-4602037 | Гильза |
Загрузка ...
|
|
| 13 | 101-4602039 | Клапан |
Загрузка ...
|
|
| 14 | 101-4602041 | Пружина |
Загрузка ...
|
|
| 15 | 101-4602038 | Седло |
Загрузка ...
|
|
| 16 | Р40/75-0808062 | Клапан |
Загрузка ...
|
|
| 17 | Р80-23.20.059 | Направляющая |
Загрузка ...
|
|
| 18 | Р40/75-0808048-Б | Пружина |
Загрузка ...
|
|
| 19 | 101-4602036 | Корпус |
Загрузка ...
|
|
| 20 | 018-022-25-2-2 | Кольцо |
Загрузка ...
|
|
| 21 | Р80-049 | Винт |
Загрузка ...
|
|
| 22 | Р75-058-Б | Гайка |
Загрузка ...
|
|
| 23 | Р75-051-Б | Колпачок |
Загрузка ...
|
|
| 24 | 0,8-1х150 | Проволока |
Загрузка ...
|
|
| 25 | 101-4602028 | Рычаг |
Загрузка ...
|
|
| 26 | 101-4602017 | Золотник |
Загрузка ...
|
|
| 27 | Р75-В-052 | Фильтр |
Загрузка ...
|
|
| 28 | Р75-В-028-А | Прокладка |
Загрузка ...
|
|
| 29 | 101-4602048 | Седло |
Загрузка ...
|
|
| 30 | 101-4602042 | Направляющая |
Загрузка ...
|
|
| 31 | 101-4002047 | Гильза |
Загрузка ...
|
|
| 32 | 101-4602046 | Винт |
Загрузка ...
|
|
| 33 | Р75-034 | Стакан верхний |
Загрузка ...
|
|
| 34 | Р75-В-035 | Пружина золотника |
Загрузка ...
|
|
| 35 | Р75-033 | Стакан нижний |
Загрузка ...
|
|
| 36 | 101-4602024 | Пробка |
Загрузка ...
|
|
| 37 | 101-4602018 | Золотник |
Загрузка ...
|
|
| 38 | 101-4602031 | Пружина |
Загрузка ...
|
|
| 39 | 101-4602051 | Штифт |
Загрузка ...
|
|
| 40 | 101-4602029 | Упор |
Загрузка ...
|
|
| 41 | 101-4602021 | Прокладка |
Загрузка ...
|
|
| 42 | 101-4602013 | Крышка |
Загрузка ...
|
|
| 43 | 101-4602053 | Прокладка |
Загрузка ...
|
|
| 44 | 101-4602052 | Крышка |
Загрузка ...
|
|
| 45 | 4М8х55 | Болт |
Загрузка ...
|
|
| 46 | 4М8х16 | Болт |
Загрузка ...
|
|
| 47 | М8 | Гайка |
Загрузка ...
|
|
| 48 | М8х60 | Шпилька |
Загрузка ...
|
|
| 49 | 4М8х50 | Болт |
Загрузка ...
|
|
| 50 | 4М8х75 | Болт |
Загрузка ...
|
|
| 51 | 101-4602023 | Обойма |
Загрузка ...
|
|
| 52 | 101-4602026-01 | Втулка |
Загрузка ...
|
|
| 53 | Р75-В-032 | Пружина |
Загрузка ...
|
|
| 54 | 101-4602033 | Пробка |
Загрузка ...
|
|
| 55 | 101-4602034 | Пружина |
Загрузка ...
|
|
| 56 | 101-4602032 | Золотник |
Загрузка ...
|
|
| 57 | Р75-В-30 | Фиксатор |
Загрузка ...
|
|
| 58 | 101-4602016 | Золотник |
Загрузка ...
|
|
| 59 | 018-022-25-2-3 | Кольцо |
Загрузка ...
|
|
| 60 | Р75-066 | Заглушка |
Загрузка ...
|
|
| 61 | 101-4602022 | Обойма |
Загрузка ...
|
|
| 62 | 101-4602026 | Втулка |
Загрузка ...
|
|
| 63 | Р75-В-025-Б | Бустер |
Загрузка ...
|
|
| 64 | Р75-В-044-А | Винт регулировочный |
Загрузка ...
|
|
| 65 | Р75-В-046-А | Гильза золотника |
Загрузка ...
|
|
| 66 | Р75-В-036 | Пружина бустера |
Загрузка ...
|
|
| 67 | Р75-В-045 | Направляющая клапана |
Загрузка ...
|
|
| 68 | Р75-В-026 | Клапан бустера |
Загрузка ...
|
|
| 69 | Р75-В-027-А | Гнездо клапана |
Загрузка ...
|
|
| 70 | 101-4602014 | Золотник |
Загрузка ...
|
|
| 71 | 101-4602090 | Рычаг |
Загрузка ...
|
|
| 72 | IV 5,556 | Шарик |
Загрузка ...
|
|
| 73 | 101-4602090-01 | Рычаг |
Загрузка ...
|
|
| 74 | 4КГ1/4" | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
