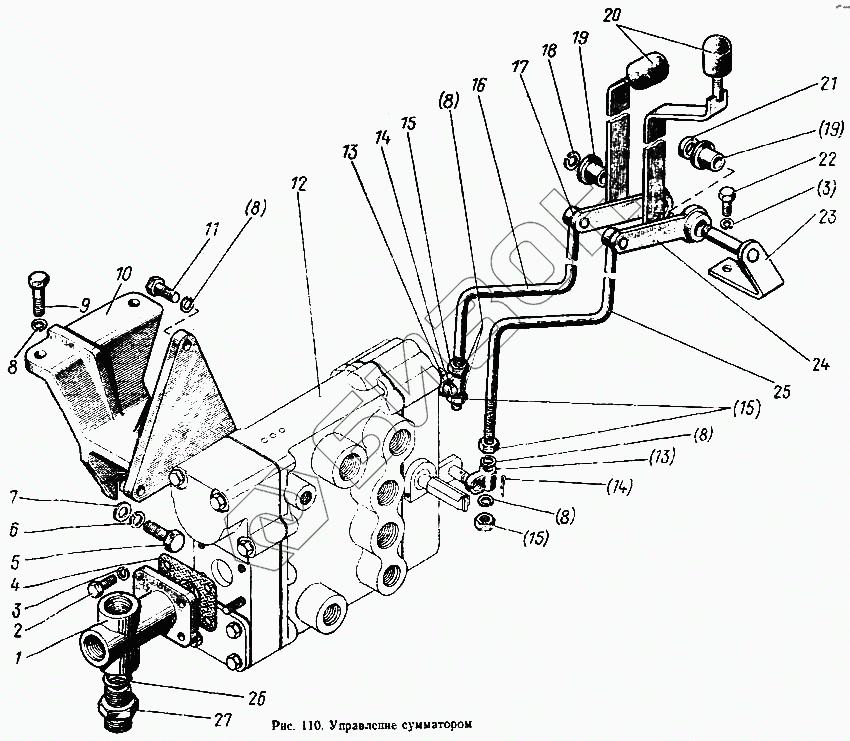

Графический каталог запасных частей к технике: МТЗ-100. Управление сумматором
1
2
3
3
4
5
6
7
8
8
8
8
8
9
10
11
12
13
13
14
14
15
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-4602150 | 85-4602150 | Тяга 85-4602114 в сборе |
Загрузка ...
|
|
| 85-4602150-01 | 85-4602150-01 | Тяга 85-4602114-01 в сборе |
Загрузка ...
|
|
| 85-4602110 | 85-4602110 | Механизм управления в сборе |
Загрузка ...
|
|
| 1 | 85-4602212 | Патрубок |
Загрузка ...
|
|
| 2 | М8х25 | Болт |
Загрузка ...
|
|
| 3 | ШП8Т | Шайба |
Загрузка ...
|
|
| 4 | 85-4602216 | Прокладка |
Загрузка ...
|
|
| 5 | 4М12х35 | Болт |
Загрузка ...
|
|
| 6 | ШП12 ОТ | Шайба |
Загрузка ...
|
|
| 7 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 8 | ШП10Т | Шайба |
Загрузка ...
|
|
| 9 | 4М10х40 | Болт |
Загрузка ...
|
|
| 10 | 85-4602111 | Кронштейн |
Загрузка ...
|
|
| 11 | М10х25 | Болт |
Загрузка ...
|
|
| 12 | 101-4602010 | Сумматор |
Загрузка ...
|
|
| 13 | 80-4616051 | Ползун |
Загрузка ...
|
|
| 14 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 15 | М10 | Гайка |
Загрузка ...
|
|
| 16 | 85-4602114 | Тяга |
Загрузка ...
|
|
| 17 | 85-4602140 | Рычаг |
Загрузка ...
|
|
| 18 | 1Б12 | Кольцо |
Загрузка ...
|
|
| 19 | 50-4607082-А | Втулка |
Загрузка ...
|
|
| 20 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 21 | 85-462122 | Втулка |
Загрузка ...
|
|
| 22 | 4М8х20 | Болт |
Загрузка ...
|
|
| 23 | 85-4602120 | Кронштейн |
Загрузка ...
|
|
| 24 | 85-4602130 | Рычаг |
Загрузка ...
|
|
| 25 | 85-4602114-01 | Тяга |
Загрузка ...
|
|
| 26 | 021-024-19-1-4 | Кольцо |
Загрузка ...
|
|
| 27 | 85-4602228 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
