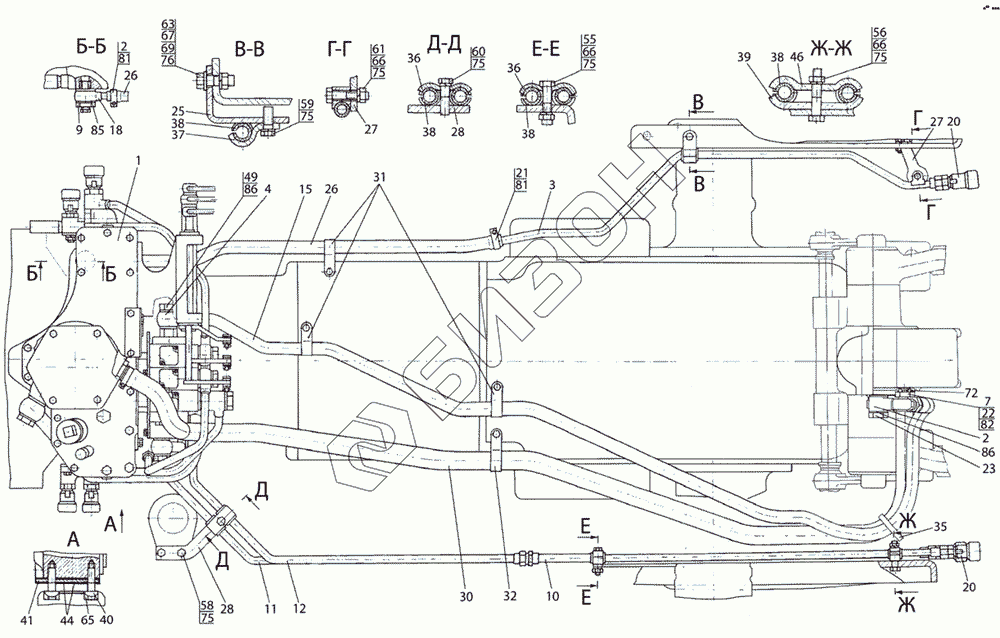

Графический каталог запасных частей к технике: МТЗ-1021.3. Гидросистема 1021-4600010
1021-4600010
1
2
2
3
4
7
9
10
11
12
15
18
20
20
20
20
21
21
22
22
23
25
26
26
27
27
28
28
30
31
32
35
35
36
37
38
38
38
38
39
40
41
44
46
49
55
56
58
59
60
61
63
65
66
66
66
67
69
72
75
75
75
75
75
75
76
81
81
82
85
86
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1021-4600010 | 1021-4600010 | Гидросистема |
Загрузка ...
|
|
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| 1 | 1021-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 2 | Р1221-4607070 | Штуцер |
Загрузка ...
|
|
| 3 | К1221 -4607125 | Труба |
Загрузка ...
|
|
| 4 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 7 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 9 | 80-4607455 | Болт |
Загрузка ...
|
|
| 10 | Н80-4607150 | Труба |
Загрузка ...
|
|
| 11 | Н80-4607160 | Труба |
Загрузка ...
|
|
| 12 | Н80-4607170 | Труба |
Загрузка ...
|
|
| 15 | П80-4607120 | Рукав |
Загрузка ...
|
|
| 18 | С80-4607380 | Труба |
Загрузка ...
|
|
| 20 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 20 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 20 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 21 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 21 | ХС-21 | Хомут |
Загрузка ...
|
|
| 22 | ХС-21 | Хомут |
Загрузка ...
|
|
| 22 | 16-25/40-C6W | Хомут НОРМА TORRO |
Загрузка ...
|
|
| 23 | 820-4635160 | Клапан |
Загрузка ...
|
|
| 25 | 1321-3407022 | Кронштейн |
Загрузка ...
|
|
| 26 | К1221 -4607011 | Шланг |
Загрузка ...
|
|
| 27 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 28 | Н80-4607206 | Кронштейн |
Загрузка ...
|
|
| 30 | П80-4607012 | Шланг |
Загрузка ...
|
|
| 31 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 32 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 35 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 36 | 70-3407146 | Планка |
Загрузка ...
|
|
| 37 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 38 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 39 | 70-4607156 | Планка |
Загрузка ...
|
|
| 40 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 41 | 70-4608072 | Пластина |
Загрузка ...
|
|
| 44 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 46 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 49 | 40-4607037 | Болт |
Загрузка ...
|
|
| 55 | M8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | M8-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 59 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 61 | M8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 63 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 65 | М14х1,5-6gx45.88.35.019 | Болт |
Загрузка ...
|
|
| 66 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 67 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 68 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 69 | С 10.01.019 | Шайба |
Загрузка ...
|
|
| 72 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 75 | 8Т | Шайба |
Загрузка ...
|
|
| 76 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 81 | 16-27 | Хомут |
Загрузка ...
|
|
| 82 | 25-40 | Хомут |
Загрузка ...
|
|
| 85 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 86 | РМ24 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
