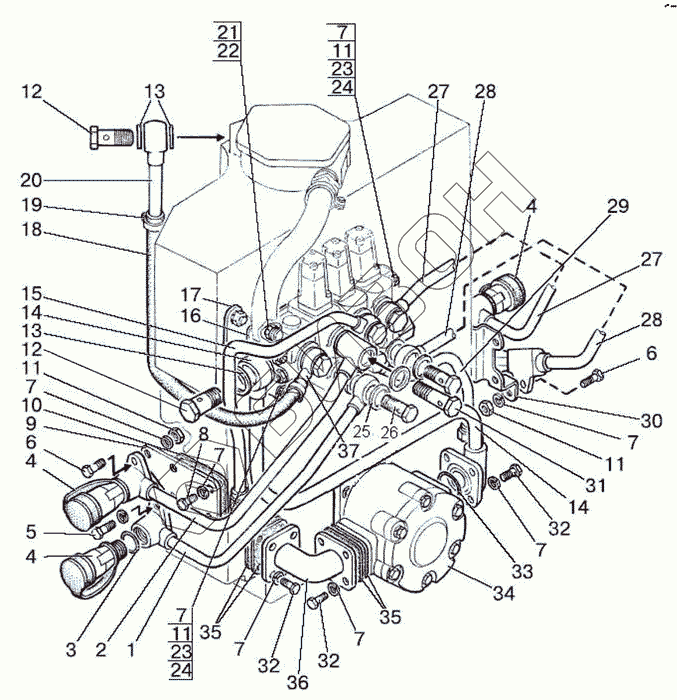

Графический каталог запасных частей к технике: МТЗ-1021.3. Корпус гидросистемы 1021-4600015
1021-4600015
1
2
3
4
4
4
4
4
5
6
6
7
7
7
7
7
7
7
7
8
9
10
11
11
11
11
12
12
13
13
13
14
14
15
16
17
18
19
19
20
21
22
23
23
24
24
25
25
26
27
27
28
28
29
30
31
32
32
32
33
34
34
34
34
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1021-4600015 | 1021-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 1 | С80-4607130 | Труба |
Загрузка ...
|
|
| 2 | С80-4607120 | Труба |
Загрузка ...
|
|
| 3 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 4 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 4 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 4 | PPV3.1320.703 | Корпус левый |
Загрузка ...
|
|
| 5 | M8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | 8Т | Шайба |
Загрузка ...
|
|
| 8 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 80-4608019-01 | Крышка |
Загрузка ...
|
|
| 10 | 70-4608033-01 | Прокладка |
Загрузка ...
|
|
| 11 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | 40-4607037 | Болт |
Загрузка ...
|
|
| 13 | 40-4607033-А | Шайба |
Загрузка ...
|
|
| 13 | РМ 24 | Шайба |
Загрузка ...
|
|
| 14 | С80-4607075-Г | Труба |
Загрузка ...
|
|
| 15 | С80-4607165 | Труба |
Загрузка ...
|
|
| 16 | С80-4607030 | Кронштейн |
Загрузка ...
|
|
| 17 | 50-4607032-Б | Кронштейн |
Загрузка ...
|
|
| 18 | С80-4607063 | Шланг |
Загрузка ...
|
|
| 19 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 19 | ХС-21 | Хомут |
Загрузка ...
|
|
| 20 | С80-4607375 | Труба |
Загрузка ...
|
|
| 21 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 23 | M8-6gx65.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 25 | 40-4607038А | Шайба |
Загрузка ...
|
|
| 25 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 26 | 40-4607032 | Болт |
Загрузка ...
|
|
| 27 | С80-4607110 | Труба |
Загрузка ...
|
|
| 28 | 1021-4607115 | Труба |
Загрузка ...
|
|
| 29 | С80-4607175 | Труба |
Загрузка ...
|
|
| 30 | 80В-1108570 | Кронштейн |
Загрузка ...
|
|
| 31 | 50-4607031 | Болт |
Загрузка ...
|
|
| 32 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 34 | НШ 32М-3 | Насос шестеренный |
Загрузка ...
|
|
| 34 | НШ 32МА-3 | Насос шестеренный |
Загрузка ...
|
|
| 34 | НШ 32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 34 | НШ 32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 34 | НШ 32УВ-3 | Насос шестеренный |
Загрузка ...
|
|
| 35 | 50-4607097-01 | Прокладка |
Загрузка ...
|
|
| 36 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 37 | С80-4607380 | Труба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
