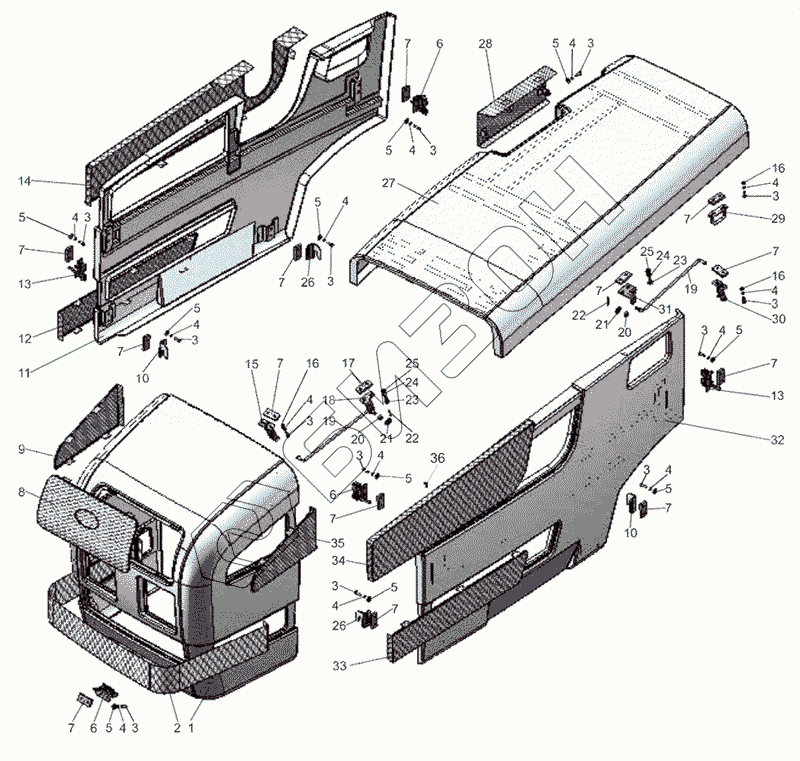

Графический каталог запасных частей к технике: МТЗ-1021.3. Облицовка
950.3-8400005
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
8
9
10
10
11
12
13
13
14
15
16
16
16
17
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 950.3-8400005 | 950.3-8400005 | Облицовка |
Загрузка ...
|
|
| 1 | 950.3-8400015 | Маска |
Загрузка ...
|
|
| 2 | 950.3-8401087 | Решетка |
Загрузка ...
|
|
| 3 | M6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 4 | 6Т | Шайба |
Загрузка ...
|
|
| 5 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 923-8402410 | Замок |
Загрузка ...
|
|
| 7 | 950.3-8400012 | Платик |
Загрузка ...
|
|
| 8 | 950.3-8401090 | Решетка |
Загрузка ...
|
|
| 9 | 950.3-8400017-01 | Решетка |
Загрузка ...
|
|
| 10 | 950.3-8402313-01 | Зацеп |
Загрузка ...
|
|
| 11 | 950.3-8402320 | Боковина |
Загрузка ...
|
|
| 12 | 950.3-8402318-01 | Решетка |
Загрузка ...
|
|
| 13 | 923-8402410-01 | Замок |
Загрузка ...
|
|
| 14 | 950.3-8402322 | Решетка |
Загрузка ...
|
|
| 15 | 950.3-8400050-01 | Зажим |
Загрузка ...
|
|
| 16 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 17 | 950.3-8400012-01 | Платик |
Загрузка ...
|
|
| 18 | 950.3-8400101 | Кронштейн |
Загрузка ...
|
|
| 19 | 90-8400070-01 | Тяга |
Загрузка ...
|
|
| 20 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 21 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 3.2x25.019 | Шплинт |
Загрузка ...
|
|
| 23 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 8Т | Шайба |
Загрузка ...
|
|
| 25 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 26 | 950.3-8402313 | Зацеп |
Загрузка ...
|
|
| 27 | 950.3-8402020 | Капот |
Загрузка ...
|
|
| 28 | 950.3-8400095 | Решетка |
Загрузка ...
|
|
| 29 | 1221-8402420 | Скоба |
Загрузка ...
|
|
| 30 | 950.3-8400050 | Зажим |
Загрузка ...
|
|
| 31 | 950.3-8400102 | Кронштейн |
Загрузка ...
|
|
| 32 | 950.3-8402310 | Боковина |
Загрузка ...
|
|
| 33 | 950.3-8402318 | Решетка |
Загрузка ...
|
|
| 34 | 950.3-8402319 | Решетка |
Загрузка ...
|
|
| 35 | 950.3-8400017 | Решетка |
Загрузка ...
|
|
| 36 | WFS-4213 | Саморез |
Загрузка ...
|
|
| 37 | 950.3-8400035 | Кронштейн |
Загрузка ...
|
|
| 38 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 39 | M10-3p/6gx35.66.019 | Шпилька |
Загрузка ...
|
|
| 40 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 41 | 950.3-8402025 | Рамка |
Загрузка ...
|
|
| 42 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 43 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 44 | М10-6gx18.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | 1321-8402095-Б-01 | Фиксатор |
Загрузка ...
|
|
| 46 | 950.3-8400056-01 | Втулка |
Загрузка ...
|
|
| 47 | 950.3-8400060 | Кронштейн |
Загрузка ...
|
|
| 48 | 923-8402095-Б | Фиксатор |
Загрузка ...
|
|
| 49 | 923-8400060 | Кронштейн |
Загрузка ...
|
|
| 50 | 923-8400045 | Петля |
Загрузка ...
|
|
| 51 | 950.3-8400040 | Опора |
Загрузка ...
|
|
| 52 | 923-8400031 | Ось |
Загрузка ...
|
|
| 53 | 950.3-8400011 | Платик |
Загрузка ...
|
|
| 54 | 1025-8402040-01 | Стяжка |
Загрузка ...
|
|
| 55 | 950.3-8400056-02 | Втулка |
Загрузка ...
|
|
| 56 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 57 | 80-6707096 | Ось |
Загрузка ...
|
|
| 58 | 950.3-8401050-01 | Кронштейн |
Загрузка ...
|
|
| 59 | 950.3-8400140-01 | Опора |
Загрузка ...
|
|
| 60 | 950.3-8401065 | Стойка |
Загрузка ...
|
|
| 61 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 62 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 63 | 1021-8401060 | Кронштейн |
Загрузка ...
|
|
| 64 | В.М5-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 65 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 66 | 920-8400190 | Опора |
Загрузка ...
|
|
| 67 | 923-8400033-02 | Стержень |
Загрузка ...
|
|
| 68 | 80-8402410 | Замок |
Загрузка ...
|
|
| 69 | М6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 70 | 1021-8401065 | Кронштейн |
Загрузка ...
|
|
| 71 | 950.3-8401060 | Стойка |
Загрузка ...
|
|
| 72 | 822-8400080 | Трос управления |
Загрузка ...
|
|
| 73 | М12х1.25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 74 | 80-6708225 | Кронштейн |
Загрузка ...
|
|
| 75 | 950.3-8401050 | Кронштейн |
Загрузка ...
|
|
| 76 | 950.3-8400140 | Опора |
Загрузка ...
|
|
| 77 | 21054 | Пневмоподъемник |
Загрузка ...
|
|
| 78 | 90-8400012 | Кронштейн |
Загрузка ...
|
|
| 79 | 950.3-8400150 | Кронштейн |
Загрузка ...
|
