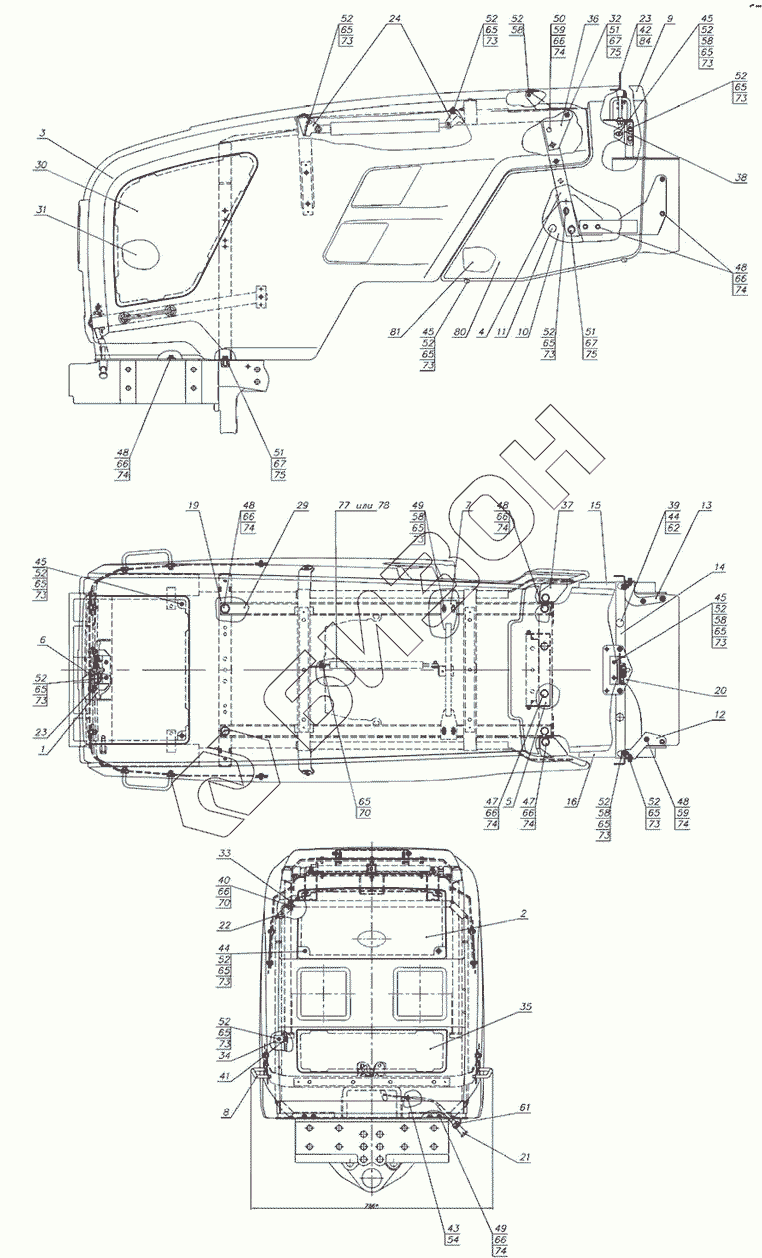

Графический каталог запасных частей к технике: МТЗ-1021.3. Облицовка
921.3-8400005-03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
19
20
21
22
23
23
24
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
45
45
47
47
48
48
48
48
48
49
49
50
51
51
51
52
52
52
52
52
52
52
52
52
52
52
52
52
52
54
58
58
58
58
58
59
59
61
62
65
65
65
65
65
65
65
65
65
65
65
65
65
65
65
66
66
66
66
66
66
66
66
66
67
67
67
70
70
73
73
73
73
73
73
73
73
73
73
73
73
73
73
74
74
74
74
74
74
74
74
74
75
75
75
77
78
80
81
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 921.3-8400005-03 | 921.3-8400005-03 | Облицовка |
Загрузка ...
|
|
| 1 | 921.3-8400040 | Рама |
Загрузка ...
|
|
| 2 | 921.3-8401090 | Решетка |
Загрузка ...
|
|
| 3 | 921.3-8402020-01 | Капот |
Загрузка ...
|
|
| 4 | 952.3-8402050-А | Дуга |
Загрузка ...
|
|
| 5 | 921.3-8402080 | Опора |
Загрузка ...
|
|
| 6 | 921.3-8402095 | Фиксатор |
Загрузка ...
|
|
| 7 | 921.3-8402150 | Кронштейн |
Загрузка ...
|
|
| 8 | 921.3-8402250-А | Поручень |
Загрузка ...
|
|
| 9 | 952.3-8402330 | Люк |
Загрузка ...
|
|
| 10 | 952.3-8402470-А | Опора |
Загрузка ...
|
|
| 11 | 952.3-8402470-А-01 | Опора |
Загрузка ...
|
|
| 12 | 952.3-8402060 | Кронштейн |
Загрузка ...
|
|
| 13 | 952.3-8402065 | Кронштейн |
Загрузка ...
|
|
| 14 | 952.3-8402070 | Кронштейн |
Загрузка ...
|
|
| 15 | 952.3-8402080 | Кронштейн |
Загрузка ...
|
|
| 16 | 952.3-8402080-01 | Кронштейн |
Загрузка ...
|
|
| 19 | 950.3-8402025-А | Рамка |
Загрузка ...
|
|
| 20 | 950.1-8402420 | Скоба |
Загрузка ...
|
|
| 21 | 822-8400080 | Трос управления |
Загрузка ...
|
|
| 22 | 90-8400070 | Тяга |
Загрузка ...
|
|
| 23 | 80-8402410 | Замок |
Загрузка ...
|
|
| 24 | 80-6708225-01 | Кронштейн |
Загрузка ...
|
|
| 29 | 921.3-8400013 | Стяжка |
Загрузка ...
|
|
| 30 | 921.3-8400017 | Решетка |
Загрузка ...
|
|
| 31 | 921.3-8400017-01 | Решетка |
Загрузка ...
|
|
| 32 | 921.3-8400077 | Втулка |
Загрузка ...
|
|
| 33 | 921.3-8400101 | Кронштейн |
Загрузка ...
|
|
| 34 | 921.3-8400102 | Кронштейн |
Загрузка ...
|
|
| 35 | 921.3-8401088 | Решетка |
Загрузка ...
|
|
| 36 | 921.3-8402071 | Кронштейн |
Загрузка ...
|
|
| 37 | 921.3-8402071-01 | Кронштейн |
Загрузка ...
|
|
| 38 | 952.3-8402067 | Кронштейн |
Загрузка ...
|
|
| 39 | 923-8400033-02 | Стержень |
Загрузка ...
|
|
| 40 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 41 | 90-8400021 | Зажим |
Загрузка ...
|
|
| 42 | 80-6105056 | Рукоятка |
Загрузка ...
|
|
| 43 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 44 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 45 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 47 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | M6-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | M8-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | M6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 54 | В.М5-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 58 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 59 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 61 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 62 | М10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 65 | С 6.01.019 | Шайба |
Загрузка ...
|
|
| 66 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 67 | С 10.01.019 | Шайба |
Загрузка ...
|
|
| 70 | 3,2x20.019 | Шплинт |
Загрузка ...
|
|
| 73 | 6Т | Шайба |
Загрузка ...
|
|
| 74 | 8Т | Шайба |
Загрузка ...
|
|
| 75 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 77 | 11.5.6308010 | Пружина газовая |
Загрузка ...
|
|
| 78 | 01625033А | Пружина газовая |
Загрузка ...
|
|
| 80 | 952.3-8402310 CT2/IV | Боковина |
Загрузка ...
|
|
| 81 | 952.3-8402310-01 CT2/IV | Боковина |
Загрузка ...
|
|
| 84 | 4x10.019 | Шуруп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
