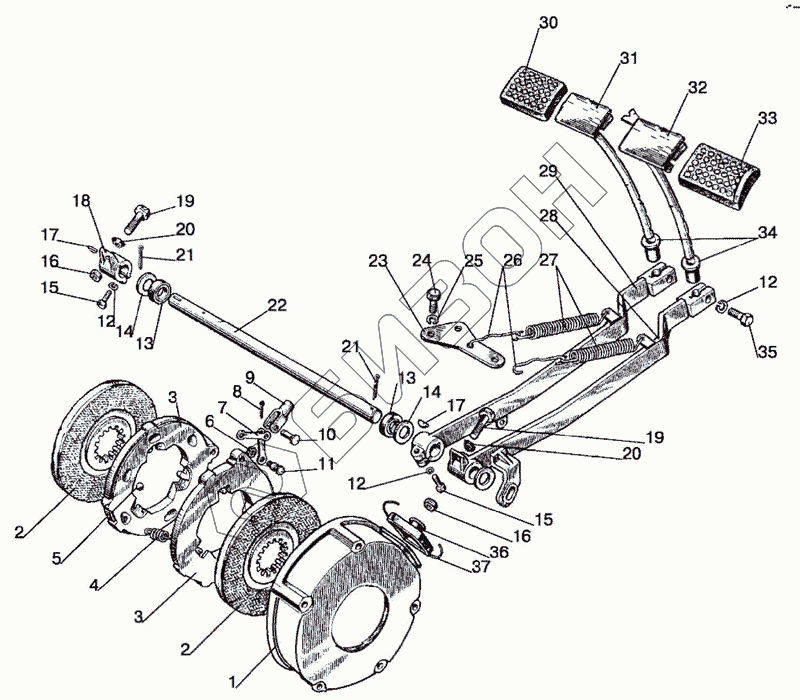

Графический каталог запасных частей к технике: МТЗ-1025.4. Тормоза, управление тормозами
85-3502010
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
12
12
13
13
14
14
15
15
16
16
17
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-3502010 | 85-3502010 | Тормоз |
Загрузка ...
|
|
| 70-3503080 | 70-3503080 | Тяга тормоза |
Загрузка ...
|
|
| 80-3503080 | 80-3503080 | Педаль правая с чехлом в сборе |
Загрузка ...
|
|
| 80-3503090 | 80-3503090 | Педаль левая с чехлом в сборе |
Загрузка ...
|
|
| 1 | 85-3502035 | Кожух |
Загрузка ...
|
|
| 2 | 85-3502040-01 | Диск тормозной |
Загрузка ...
|
|
| 2 | 85-3502040-04 | Диск |
Загрузка ...
|
|
| 3 | 85-3502030 | Диск нажимной в сборе |
Загрузка ...
|
|
| 3 | 85-3502036 | Диск нажимной |
Загрузка ...
|
|
| 4 | 77.38.163 | Пружина |
Загрузка ...
|
|
| 5 | 22,225-100 | Шарик |
Загрузка ...
|
|
| 6 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 85-3502196 | Тяга |
Загрузка ...
|
|
| 8 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 9 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 10 | 12x32 | Палец |
Загрузка ...
|
|
| 11 | 50-3502198 | Палец |
Загрузка ...
|
|
| 12 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 13 | 2.2-25x42-1 | Манжета |
Загрузка ...
|
|
| 14 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 15 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | М12x1,25-61-1.6.019 | Гайка |
Загрузка ...
|
|
| 17 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 18 | 70-3503017-А | Рычаг |
Загрузка ...
|
|
| 19 | 70-3503019 | Болт |
Загрузка ...
|
|
| 20 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 21 | 5x36.019 | Шплинт |
Загрузка ...
|
|
| 22 | 50-3503015 | Валик |
Загрузка ...
|
|
| 23 | 85-3503046 | Кронштейн |
Загрузка ...
|
|
| 24 | М10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 26 | 70-3503045 | Удлинитель |
Загрузка ...
|
|
| 27 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 28 | 85-3503110-А | Рычаг |
Загрузка ...
|
|
| 29 | 85-3503120-А | Рычаг |
Загрузка ...
|
|
| 30 | А13.34.001 | Чехол |
Загрузка ...
|
|
| 31 | 80-3503140 | Педаль |
Загрузка ...
|
|
| 32 | 80-3503130 | Педаль |
Загрузка ...
|
|
| 33 | А13.33.002 | Чехол |
Загрузка ...
|
|
| 34 | 80-3503158-А | Чехол |
Загрузка ...
|
|
| 35 | M12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 36 | 50-3502202 | Чехол |
Загрузка ...
|
|
| 37 | 1,6-О-С | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
