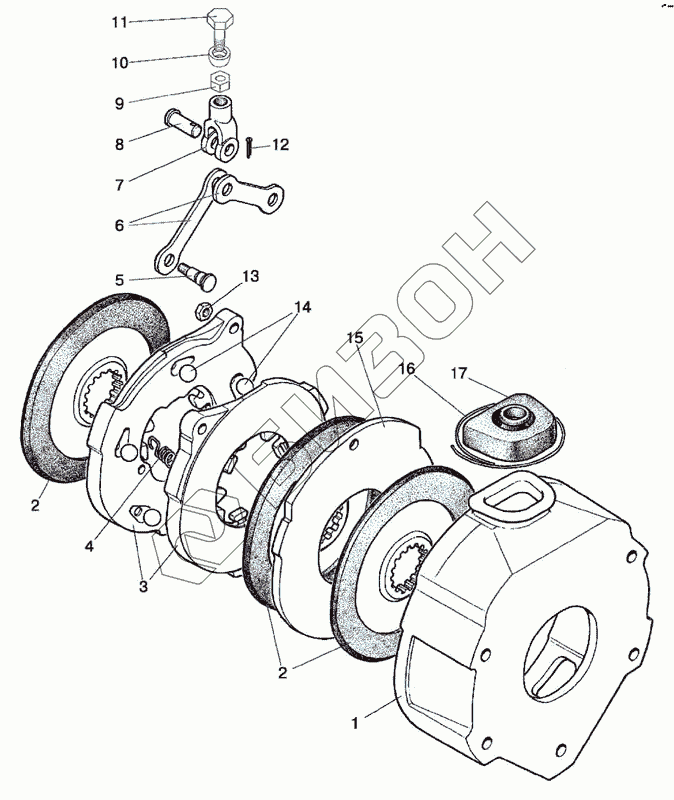

Графический каталог запасных частей к технике: МТЗ-1025.4. Тормоза (вариант исполнения)
1522-3502010
1
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-3503080 | 70-3503080 | Тяга тормоза |
Загрузка ...
|
|
| 1522-3502010 | 1522-3502010 | Тормоз |
Загрузка ...
|
|
| 1 | 1522-3502035 | Кожух |
Загрузка ...
|
|
| 2 | 85-3502040-01 | Диск тормозной |
Загрузка ...
|
|
| 2 | 85-3502040-04 | Диск |
Загрузка ...
|
|
| 3 | 85-3502030 | Диск нажимной в сборе |
Загрузка ...
|
|
| 3 | 85-3502036 | Диск нажимной |
Загрузка ...
|
|
| 4 | 77.38.163 | Пружина |
Загрузка ...
|
|
| 5 | 50-3502198 | Палец |
Загрузка ...
|
|
| 6 | 85-3502196 | Тяга |
Загрузка ...
|
|
| 7 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 8 | 12x32 | Палец |
Загрузка ...
|
|
| 9 | М12x1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 11 | 70-3503019 | Болт |
Загрузка ...
|
|
| 12 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 13 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | 22,225-100 | Шарик |
Загрузка ...
|
|
| 15 | 1522-3502037-Б | Диск |
Загрузка ...
|
|
| 16 | 1,6-О-С | Проволока |
Загрузка ...
|
|
| 17 | 50-3502202 | Чехол |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
